Производство двутавровой балки — двутавр стоимость от производителя 270-02-02

  1. Главная
  2. Сварная балка
  3. Производство двутавровой балки — двутавр размеры, стоимость

Производство двутавровой балки — двутавр размеры, стоимость

В Челябинске такую продукцию металлургов, как двутавр производит Завод сварной балки. Предприятие «ЧЗСБ» предлагает продукцию собственного производства. Мы производим только качественный двутавр цена которого адекватна. Текущую стоимость двутавра всегда можно узнать у наших менеджеров по телефону 8 (343) 288-72-12, 8 (351) 220-72-12.

Производство двутавровой балки


Производство двутавровой балки основано на черном металлопрокате. Она является основой профиля многих конструкций. Поперечное сечение такого элемента напоминает собой форму буквы «Н». Такая необычная форма — это преимущество двутавровых балок перед обычными, с квадратным сечением балками.

Другое их преимущество заключается в жесткости и прочности. Примером может являться железнодорожный рельс, ведь по своей сути он и есть самый обычный двутавр. Применяется этот элемент конструкций при строительстве мостов, шахт, подземных туннелей, перекрытий. Иными словами, он применяется везде, где требуется повышенная прочность. И, с учетом этих особенностей, к производству двутавра гост очень требователен. Мы гарантируем, что наши двутавровые балки по своим параметрам не хуже, чем горячекатаные по СТО АСЧМ 20-93, ГОСТ 26020-83.

Двутавр размеры

Мы производим двутавр Б, Ш, К типоразмеров из сталей углеродистых С255(3сп) и низколегированных С345(09Г2С). Стандартная длина изделия от 3-х метров до 12-ти метров, высота вертикальной стенки от 0.26 метра до 2-х метров. Производимый сварной двутавр не имеет поперечных стыков в длину, в следствии использования при изготовлении цельного 12-метрового листа.

По требованию потребителя может быть изготовлен двутавр, размеры которого могут превысить и ограниченные ГОСТом 12 метров

. Купить в Челябинске двутавровую балку, имея в поставщиках нашу компанию, достаточно просто. Мы представим покупателю весь ассортимент продукции, выпускаемой на нашем предприятии.

При производстве двутавровой балки наш завод использует строго сертифицированный металлопрокат. На всю выпускаемую продукцию имеются сертификаты, подтверждающие документы о качестве по ТУ 1031-09, ГОСТ 23118-2012 и СП 53-101-98. Отгружая продукцию ЧЗСБ предоставляет сертификаты качества на саму продукцию и на все применяемые материалы при производстве.

Деревянные двутавровые балки перекрытия от производителя.

Невозможно представить себе дом без перекрытий. Для этого раньше использовался металлический двутавр. Сегодня тяжелый и неудобный в транспортировке и при монтаже материал заменяют деревянные двутавровые балки, которые изготавливаются из ОСБ-плит и строганного бруса.

Деревянная двутавровая балка заменяет громоздкие, уступающие по характеристикам металлические конструкции. Она используется в строительстве для:

  • монтажа стропильных систем;
  • обустройства каркаса здания;
  • устройства межэтажных перекрытий;
  • реконструкции зданий (балконов, мансард и т.д.).

Однако не только такая многофункциональность выгодно выделяет деревянный двутавр на фоне привычных материалов.

Преимущества двутавровых балок из дерева

  • универсальность использования
  • легкость при перевозке и монтаже
  • высокая прочность
  • не подверженность деформации и изменению параметров под воздействием внешних факторов
  • не требуется специальная пропитка и покраска

Двутавровые деревянные балки не деформируются, не рассыхаются, не подвержены коррозии. Их параметры и свойства остаются неизменными при любых воздействиях извне. Несмотря на сверхпрочность, двутавр из дерева можно распилить любой пилой и получить необходимый размер для строительства или реконструкции.

Балка легко выдерживает большие нагрузки без вспомогательных усиливающих конструкций. Благодаря этой особенности, полы можно монтировать без стяжки.

Техническая документация и подбор сечения балок

Производство

Предлагаем широкий ассортимент качественных изделий из древесного шпона в разных размерах. У нас есть даже деревянная двутавровая балка размером 9 метров. Ее покупают для работ над масштабными проектами для обеспечения максимальной надежности конструкции.

  • Серия БП – балки, верхняя и нижняя полка которых изготовлена из сухого строганного бруса с максимальной длиной 9 метров.

Для создания деревянной двутавровой балки мы используем качественно просушенный и проклеенный брус из дерева (в серии БП) , а также особые клеевые материалы, обладающие повышенной огнеупорностью и влагостойкостью.

Двутавр изготавливается на современном оборудовании (Германия) и супермощном прессе. На выходе мы получаем высокопрочный однородный продукт, сразу готовый к эксплуатации.

Двутавровые балки серии БП (с верхней и нижней полкой из бруса сухого строганного) длина до 9 м. OSB 12 мм.

Тип и серия балок Высота мм. Размер и материал Цена за м.пог.
БП — 150 150 90х40 мм брусок, OSB 12мм 495 руб
БП — 200 200 90х40 мм брусок, OSB 12мм 505 руб
БП — 250 250 90х40 мм брусок, OSB 12мм 545 руб
БП — 300 300 90х40 мм брусок, OSB 12мм 555 руб
БП — 350 350 90х40 мм брусок, OSB 12мм 595 руб
БП — 400 400 90х40 мм брусок, OSB 12мм 570 руб
БП — 450 450 90х40 мм брусок, OSB 12мм 620 руб

Доставка по всей России. Сроки изготовления: 5 рабочих дней.

Балки производятся на автоматизированном оборудовании из высококачественных материалов:

  • Стойка балки: OSB-3 толщиной 12 мм.
  • Полки балки: брус сухой строганный
  • Клей: AkzoNobel (Швеция) двухкомпонентный конструкционный
  • Балки производим длиной до 9м.
  • Обработка балок биозащитой NEOMID 430 ECO. — 30 руб/м.пог
  • Доплата за изготовление балок по длинам согласно проекта составляет + 15% к цене погонного метра.

Балки перекрытия (двутавровые) не растрескиваются и не деформируются со временем. Отличная альтернатива тяжелым и сложным в работе металлическим и железобетонным перекрытиям, монтаж которых связан с необходимостью выполнения «мокрых» работ, дополнительного привлечения арматурщиков, бетонщиков.

Видео

Фотогалерея

производство, расчет, как сделать своими руками

Если вы слышали об инновационном методе легкого, и, в то же время, прочного и надежного строительства из балок необычного вида и заинтересовались им, значит, эта статья как раз для вас! Давно используемые за рубежом деревянные двутавровые балки перекрытия пока еще в новинку на отечественном рынке, хотя у них куда больше преимуществ, чем у любого другого материала.

А, самое приятное во всем этом то, что их совершенно реально изготовить прямо в домашних условиях при помощи стандартных подручных инструментов. Строите дом своими силами? Тогда познакомьтесь еще с одной технологией, которая облегчит вам жизнь!

Для начала предлагаем вам посмотреть интересное видео про основные характеристики двутавровых балок:

Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?

Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.

И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.

И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2.

Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше. И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной.

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

Вам наверняка интересно узнать, почему двутавровая балка называется именно так? Дело в том, что она состоит из двух основных элементов, которые напоминают соединенные буквы Т. А балка Т-образной формы, в свою очередь, называется тавром. Вот откуда произошло это необычное название.

Что представляет собой такая балка в разрезе? Прежде всего, это заготовка из OSB или фанеры, которые выступают в роли ребер жесткости. А для этого в балках предварительно фрезеруют паз нужной формы. Высота балки получается от 140 до 470 миллиметров, и на практике та оказывается достаточно жесткой на прогиб. Если говорить о выборе проекта балок для стандартного коттеджного строительства с самыми популярными пролетами до 6 м, наиболее выгодной будет балка высотой 302 мм.

Самыми первыми в России стали выпускаться наскоровские балки, и их обозначениями современные производители пользуются до сих пор. Их делят на серии в зависимости от толщины полок: на тонкие балки и широкополочные:

  • Тонкие окантовочные балки серии NJ. Это балки с толщиной полок 38 мм. Такие заготавливают для обустройства периметра внешнего контура перекрытия, там, где необходим проем под лестницу или для других нагруженных мест. Они бывают однослойным и многослойными.
  • Широкополочные балки серии NJH и NJU. Это балки с толщиной полок 64 мм или 89 мм, конкретно для несущих пролетов. Как вы понимаете, в таких местах нагрузка на балки наиболее сильна.

Вот как отличаются обе серии:

Отметим такой важный момент. В интернете часто можно встретить опасное заблуждение, согласно которому изготавливают деревянные двутавровые балки перекрытия: расчет производится по старой таблице наскоровских балок. Хотя на самом деле на то время еще не существовало СНиПов для двутавров, и эта таблица предполагала снеговую нагрузку около 90 кг/м, которые соответствуют как раз Ростовской области.

Но сегодня использовать такие данные неправильно, так как вы понимаете, что снеговая нагрузка может быть намного выше в более северных районах РФ. А поэтому руководствуйтесь только такой таблицей, которую составили уже современные производители:

Помните также, что не все виды двутавровых балок, которые сегодня применяются при строительстве, пригодны для устройства перекрытия. Например, двутавровые балки опалубки.

В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:

  • Пункт 1. Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
  • Пункт 2. По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
  • Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
  • Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
  • Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

Выглядеть качественные двутавровые балки должны так:

Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.

Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.

Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:

  • Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
  • Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
  • Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
  • Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.

Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.

Высоту балки рассчитывайте по такому принципу:

  • Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
  • Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.

В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.

Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

Соединяйте балки между собой при помощи специальных блок-вставок:

Вот небольшой видео-урок, как вставлять лист в древесину:

И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.

Сверление отверстий для коммуникаций

А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине.   Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.

Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.

Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.

Узлы крепления балок со стеной

Если вы подготовили балки правильно, можете смело приступать их монтажу:

Вот основные узлы крепление двутавровых деревянных балок к стене:

В готовое перекрытие из деревянных двутавров вставьте утеплитель:

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

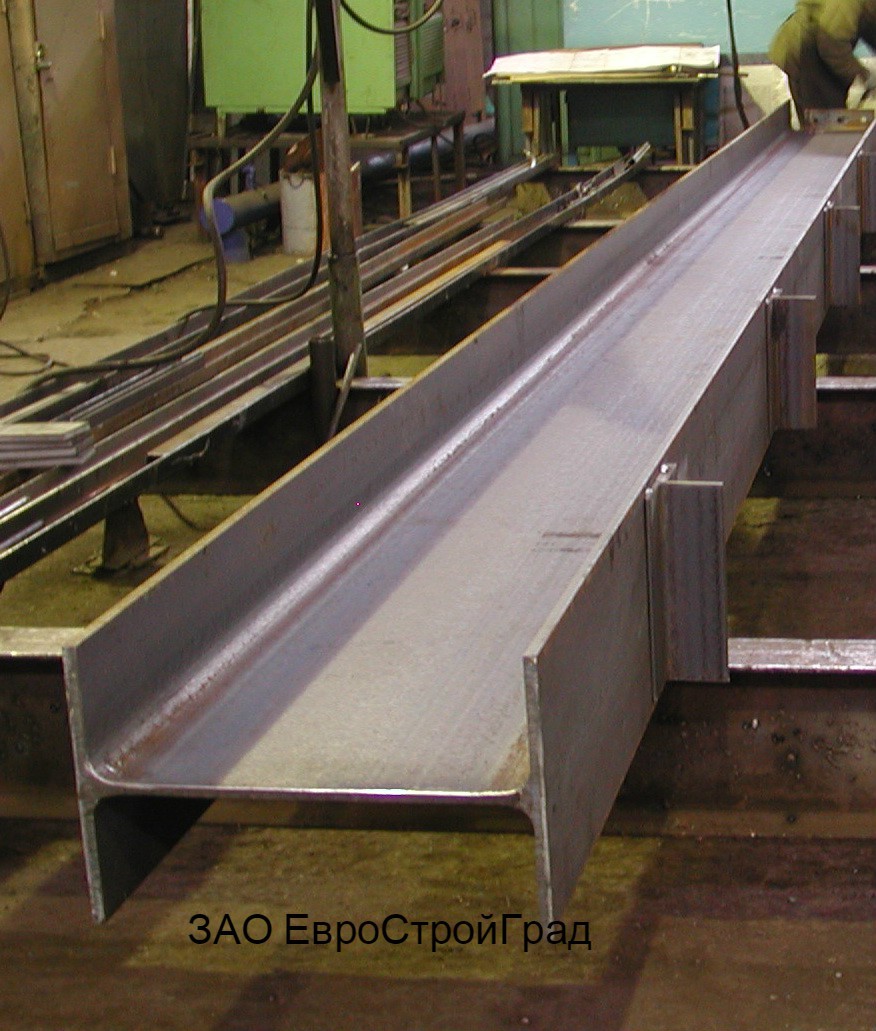

Изготовление сварной балки

Производство сварной двутавровой балки — одна из специализаций нашей компании. На нашем предприятии Вы всегда можете заказать двутавровую балку, которая будет полностью отвечать Вашим потребностям. Сварные двутавровые балки незаменимы в современном строительстве. Они являются очень прочным и надежным элементом несущих конструкций и применяются в современных зданиях и сооружениях промышленного, социального и сельскохозяйственного назначения.

Сварные балки выполняют функции колонн, служат поддерживающим элементом для кровли и перекрытий между этажами. Основные преимущества использования сварных двутавровых балок:

  • снижение массы конструкций до 10% по сравнению с горячекатаными балками, за счет оптимального подбора составного сечения;
  • возможность применения в сечении балки двутавровой разных типов сталей для полок и стенок;
  • возможность изготовления несимметричных сечений.
  • минимизация отходов за счет производства балки требуемой длины.
  • снижение стоимости изготовления и монтажа.

Балка сварная двутавровая представляет собой сварную конструкцию из стальных листов, с расчетными механическими свойствами, не уступающими аналогичным горячекатаным балкам по ГОСТ 26020-83 или по СТО АСЧМ 20-93.

  • В зависимости от вида и характера силового воздействия, по своему назначению и несущей способности двутавры разделяются на:
  • Б — нормальные;
  • Ш — широкополочные;
  • К — колонные;
  • У — усиленные;
  • Д — дополнительной серии.

Изготовление балки производится на специализированной технологической линии, путем высокоточного позиционирования заготовок и сборки двутаврового профиля, автоматической сварки под флюсом с применением омедненной сварочной проволоки различного диаметра и коррекции геометрии двутавра (правка «грибовидности» полки). Мы изготавливаем на своем предприятии балки всех типоразмеров, в том числе, больших размеров (от 1000 до 1500 миллиметров), а также балки переменного сечения — балки с изменением высоты стенки вдоль длины.

Сварная балка – производство и технология сварки

Если раньше в строительстве использовались балки, элементы которых соединялись между собой многочисленными болтами, штырями и заклепками, что значительно утяжеляло всю конструкцию, то сейчас им на смену пришли прочные и надежные сварные балки, отличающиеся небольшим весом.

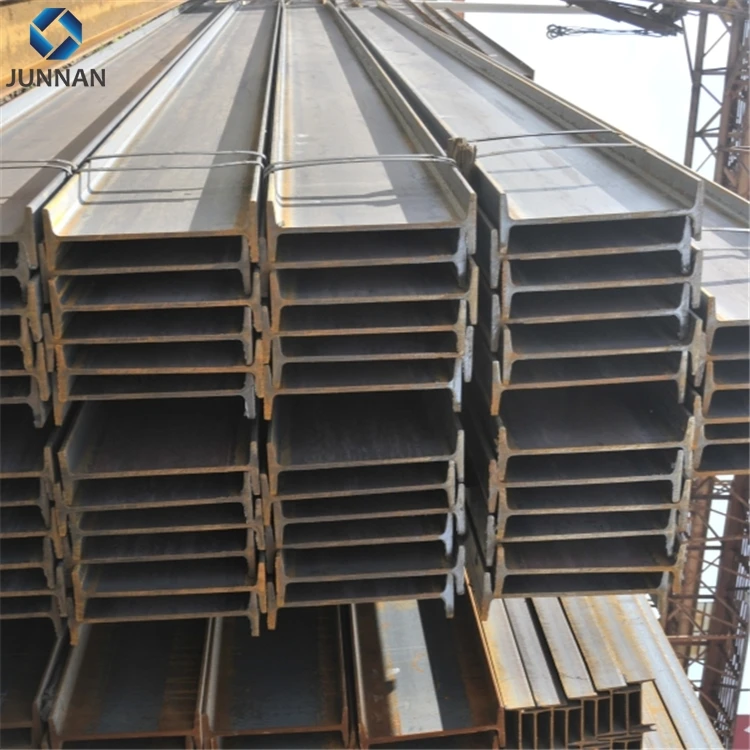

Готовые двутавровые балки на складе

Преимущества сварных двутавровых балок

В наше время очень сложно найти строительный объект, который возвели без использования сварных двутавровых балок. Балки, имеющие такое сечение, широко распространены потому, что позволяют значительно снижать затраты на строительство сооружений различного назначения, обеспечивая при этом высокую надежность возводимых конструкций.

Сварная балка, сечение которой имеет форму двутавра, способна выдерживать значительные статические и динамические нагрузки, не теряя при этом, своих эксплуатационных характеристик. Важным фактором является и то, что использование таких сварных балок позволяет снизить вес строительных конструкций, что в итоге уменьшает нагрузку на фундамент здания и на его несущие конструкции.

Использование двутавровых балок при изготовление каркаса здания

Сварной двутавр особенно незаменим в тех элементах строительных конструкций, где особенно важны прочность и способность успешно противостоять механическим нагрузкам различной направленности. К таким элементам, в частности, относятся каркасы для различных конструкций, колонны, межэтажные перекрытия, эстакады, рабочие площадки и прочее.

Очень востребована сварная балка в различных отраслях машиностроения и при строительстве сооружений быстровозводимого типа, поскольку технология ее производства очень экономична.

Несмотря на то, что организовать изготовление сварных балок двутаврового сечения достаточно несложно, экономически более выгодно производить их с использованием автоматизированного оборудования. Автоматизированные линии, на которых производство таких сварных балок поставлено на поток, позволяют не только значительно снизить себестоимость продукции, но и строго соблюдать технологию ее изготовления.

Перекрытия по металлическим двутавровым балкам

Технологический процесс производства сварных балок двутаврового сечения

Технология изготовления сварных балок, имеющих двутавровое сечение, состоит из нескольких последовательных процессов, каждый из которых на сегодняшний день уже отлично отработан. Итак, изготовление качественной и надежной сварной балки требуемого сечения состоит из нескольких процедур.

Создание заготовки по чертежу

Для ее изготовления используется оборудование термической резки, на котором листы металла требуемой толщины раскраиваются по заданным размерам. Итогом выполнения такой технологической операции являются штрипсы, имеющие длину и ширину, оговоренные в чертеже. На современных предприятиях для выполнения такой операции используются станки с ЧПУ, на которых раскрой металла может производиться несколькими резаками одновременно.

Обработка кромок методом фрезеровки

Для данной операции уже не требуется чертеж и выполняется она на специальном оборудовании (кромкофрезерном станке). Это этап производства необходим для того, чтобы обеспечить лучшую провариваемость стенки балки двутаврового сечения и ее полок.

Сборочная операция

На этой стадии будущая сварная балка собирается в готовую конструкцию, для чего используются специальные сборочные приспособления, позволяющие увеличить производительность процесса в 2–3 раза по сравнению с ручной сборкой. При осуществлении сборочной операции перед сваркой балки, имеющей двутавровое сечение, важно обеспечить правильное взаимное положение стенки двутавра и его полок (симметричность и взаимная перпендикулярность).

Целесообразнее всего для выполнения этих важных требований использовать специальное сборочное оборудование, оснащенное быстродействующими прижимными элементами. Оно позволяет не только точно позиционировать составные элементы будущего двутавра, но и делать это оперативно и с высокой надежностью. Технология сборки с использованием таких приспособлений состоит из двух основных этапов: сначала собирается только часть балки, составляющая Т-образный профиль, затем собранную конструкцию при помощи приспособления переворачивают на 180 градусов и комплектуют ее второй полкой. На современных предприятиях, как правило, используются сборочные приспособления с гидравлическими прижимными механизмами, что дает возможность сократить время выполнения данного технологического процесса.

Сварка

На тонкостях данного этапа мы подробнее остановимся в следующем разделе нашей статьи.

Автоматическая сварка элементов двутавровой балки

Правка конструктивных элементов готового изделия

Производство любых конструкций с использованием сварки предполагает сильный нагрев, что неизбежно приводит к возникновению деформации отдельных составных элементов изделия. Не является исключением и сварная балка, имеющая двутавровое сечение. Как правило, у таких балок после окончания процесса сварки наблюдается эффект «грибовидности», выражающийся в нарушении геометрии полок двутавра. Для того чтобы исправить этот дефект, как раз и необходима операция правки, заключающаяся в прокатывании сварной балки через ролики специального стана. После выполнения такой процедуры получают балку двутаврового сечения, геометрия которой четко соблюдена.

Как выполняется сварка балок двутаврового сечения

Конструкция сборочного оборудования, используемого для изготовления сварных балок, имеющих двутавровое сечение, определяется способом сварки для формирования поясных швов. Выбор такого оборудования зависит также и от того, какие приспособления планируется использовать в процессе производства. На современных предприятиях для формирования длинных поясных швов двутавровых сварных балок чаще всего используют автоматическую сварку под слоем флюса. Такой метод позволяет получить сварные швы, отличающиеся высоким качеством и надежностью по всей их длине.

Сварка балки как этап её изготовления

Использование для производства балок двутаврового сечения автоматизированного оборудования для сварки под слоем жидкого флюса позволяет не только снизить себестоимость готовой продукции, но и обеспечить ее высокое качество и надежность. Принцип работы такого оборудования предусматривает, что нерасплавленный флюс, защищающий зону сварки, находится под давлением. Благодаря этому минимизируется разбрызгивание жидкого металла из зоны сварки, что позволяет качественно выполнять данную операцию даже при высоких значениях силы тока (до 4 тысяч Ампер). Кроме этого, флюс защищает расплавленный металл от быстрого остывания, что способствует более эффективному отводу газа из него.

Между тем, сварная балка могут изготавливаться с использованием ручной дуговой и полуавтоматической сварки. В таких случаях для их сборки используют специальные кондукторы с зажимными элементами, либо обычные прихватки и хомуты. Однако следует иметь в виду, что в таком случае придется столкнуться с большими потерями расплавленного металла, которые будут происходить по причине его разбрызгивания и угара. Такие потери могут доходить до 30%.

Сварочные установки, используемые в производстве балок двутаврового сечения

Кроме того, что при изготовлении сварных балок двутаврового сечения необходимо выполнять сварку между собой их основных конструктивных элементов – полок и стенки, также часто требуется соединять уже готовые балки между собой. В таких случаях балки соединяются методом сварки «встык» и для выполнения такой операции может использоваться следующее оборудование.

Оборудование портального и консольного типа

На таком оборудовании, кроме самой сварочной головки, могут быть смонтированы устройства, обеспечивающие контроль за качеством получаемого шва, подачу и удаление флюса. Большим преимуществом такого оборудования является и то, что сварка с его помощью выполняется под углом в 45 градусов, что гарантирует отличную провариваемость деталей и получение шва с хорошим катетом.

Консольная сварочная установка с ЧПУ

Сварочные манипуляторы

Сварочные манипуляторы позволяют автоматизировать процесс сварки, для их комплектации можно использовать различное навесное оборудование. Например, рабочим органом такого манипулятора может быть автоматическая головка, выполняющая сварку в среде защитных газов или под жидким флюсом. Универсальность сварочных манипуляторов позволяет решать самые разнообразные задачи, связанные с процессом сварки.

Самоходные сварочные тракторы

Наиболее простой тип оборудования, который можно использовать для сварки длинных балок двутаврового сечения. Однако применять сварочные тракторы целесообразно только при изготовлении балок небольшими партиями.

Производство металлических и деревянных изделий

Расчет двутаврового профиля следует производить исходя из требований, которые впоследствии изготовления он должен выполнять. Также важно учитывать размеры ГОСТ, прочность, нагрузку, производимую непосредственно на элемент.

Процесс производства осуществляется путем сваривания трех стальных деталей в виде обычных удлиненных пластин. После проделывания работы получаются поясные швы, однако чтобы материал имел повышенную прочность, сварку требуется производить со всех сторон.

Процесс изготовления сварной двутавровой балки

Сварная двутавровая балка должна иметь две стенки, плотно прилегающие к основанию и расположенные в строгой параллельности по отношению друг к другу. Цена на продукт, произведенное собственноручным образом намного ниже товара, предоставленного на строительном рынке. Однако, взявшись за работу самостоятельного создания стального опорного элемента, следует учитывать все государственные стандарты, иначе изделие не будет выполнять функции по предназначению и сэкономленные денежные средства уйдут в двукратном размере на восстановление сооружения.

Спецификации балок деревянных двутавровых

Как уже было сказано раннее, стройматериал может быть изготовлен не только из стального продукта, но и из древесины. Для создания деревянного конструктивного изделия требуется применение калиброванного сухого товара, например, брус, ОСБ. Они считаются материалами древесного происхождения, предназначенные для применения в строительных сферах деятельности. Брусья, плиты обладают меньшими значениями устойчивости, однако при правильном изготовлении, обработке, установке, могут выполнять служить длительное время.

Главный минус двутавровой балки

Если во внимание брать изделия, изготовленные из стальных сплавов, то они имеют подверженность к образованию коррозии. Чтобы избежать неприятной ситуации, предварительно перед применением продукт следует обработать антикоррозийным средством.

Древесные стройматериалы не рекомендуется устанавливать в конструкциях с большими весовыми нагрузками или в помещениях, где возникает высокая вероятность возгорания.

ВИДЕО: Как посчитать балку на изгиб – сталь+дерево


Как производятся широкополочные балки?

Балки с широкими полками получили свое название благодаря своей форме. Параллельные стороны балки известны как полки, и они изготавливаются так, что они шире, чем двутавровые балки, отсюда и название «широкая полка». Балки с широкими полками имеют отличную несущую способность и устойчивы к изгибу и скручиванию. Поскольку балки с широкими полками могут выдерживать чрезмерное давление, они обеспечивают структурную целостность и устойчивость здания. Широкополочные балки обычно используются в качестве конструкционных опорных материалов в зданиях, колоннах, балках и мостах.

Процесс изготовления и прокатки широкополочных балок

Широкополочные балки производятся с помощью процесса, называемого прокаткой или калибровочной прокаткой. Калибровочную прокатку проводят на черновой стадии формирования балки. Сначала сталь прокатывают калибровочными валками, чтобы создать такую ​​же форму поперечного сечения, как и у валков. Этот процесс называется «раскатыванием», потому что заготовка балки (несформированный отрезок стали) нагревается, а затем «раскатывается», подобно тому, как скалкой раскатывают тесто.

После прокатки калибра балка будет иметь примерно Н-образную форму и готова к точной настройке. Для этого брус подается через универсальную мельницу. В универсальном стане есть валки, называемые Н-образными и V-образными валками, которые прокатываются горизонтально и вертикально вдоль балки, гарантируя, что балка остается на месте, продолжая придавать стали Н-образную форму. Н-образное сечение полностью формируется при прохождении материала через универсальную мельницу. Балка также может быть подана через кромкообрезной станок для регулировки ширины полки.

Материалы, используемые в широкополочных балках

Сталь

является наиболее распространенным материалом, используемым для изготовления широкополочных балок. В частности, используются углеродистая конструкционная сталь и высокопрочная низколегированная конструкционная сталь. Сталь предпочтительнее, потому что она легко настраивается, долговечна, с ней легко работать и она долговечна.

Широкие фланцевые балки, размеры

Балки с широкими полками имеют диапазон несущей способности от девяти фунтов на фут до 350 фунтов на фут и более. Они также поставляются с различной толщиной стенки и фланца. Длину и толщину балки с широкими полками лучше всего определять в зависимости от конкретной работы. При поиске наилучшего размера балки для любого проекта важно учитывать силу, которая будет приложена к балке, вес, который будет нести балка, а также растяжение и сжатие, которым будет подвергаться балка. Меньшие балки хорошо работают, когда давление и вес минимальны, в то время как большие и толстые балки следует использовать для поддержки конструкций, которые несут большой вес.

Покупка нестандартных прокатных балок с широкими полками по сравнению со стандартными

Приобретете ли вы изготовленные на заказ прокатные балки или широкополочные балки со склада, зависит от проекта. Для многих проектов стандартных размеров запасов будет достаточно, поскольку они покрывают потребности большинства проектов. Однако для уникальных проектов могут потребоваться нестандартные прокатные балки. Как правило, купить нестандартные прокатные балки дороже.

Если необходимо отрегулировать размер, это делается во время производственного процесса с помощью универсальной фрезы (поскольку можно изменять толщину полки и толщину стенки, регулируя зазор между Н-образными и V-образными валками).Однако, когда необходимо прокатывать балки с различной высотой стенки и шириной полки, вместо этого будут использоваться валки, изготовленные исключительно для этих размеров.

Комбинируя калибровочную прокатку с универсальной прокаткой, можно также создавать стальные изделия не Н-образной формы, такие как шпунтовые сваи и рельсы.

КУПИТЬ И ПРОДАТЬ С EIFFEL TRADING

Eiffel Trading теперь предлагает новых широкополочных балок по низкой цене! Доставка от побережья до побережья доступна как для складских опций, так и для нестандартных прокатов.Свяжитесь с 800-541-7998 или по электронной почте [email protected] для получения дополнительной информации.

Как изготавливаются балки из конструкционной стали и являются ли они рентабельными или нет? — Набор обширных блогов

Конструкционная сталь может быть определена как категория стали, которая в основном используется в качестве строительного материала. Он бывает разной формы и поэтому удобен в использовании в строительных целях. Форма этой стали представляет собой профиль, сформированный специально с поперечным сечением.Формирование также зависит от конкретных стандартов, которые используются для химического состава. Структурированная сталь используется в различных крупных и мелких отраслях промышленности, и важно получить лучшие характеристики стали вместе с ценами, чтобы вы могли получить хорошие и долговечные балки по меньшей цене.

Производство конструкционной стали

балки из конструкционной стали
  • В последнее время для изготовления конструкционной стали используются два процесса. Одним из них являются горячекатаные профили, включающие участки с широкой полкой.Швеллеры и уголки, используемые в производстве, производятся на сталелитейных заводах. Для производства используются электродуговые печи.
  • Другие стальные профили, такие как полая сталь, изготавливаются из рулонов листового металла. Листовая сталь — это еще один тип, который изготавливается либо в кислородной печи, либо в ЭДП.
  • Основным материалом в процессе производства конструкционной стали является стальной лом. Его собирают из старых приборов или любых отходов материалов, которые перерабатываются в больших печах.
  • Примеси удаляются из жидкой стали, а затем производители вводят добавки, чтобы придать металлургический баланс. Эта жидкая сталь далее отливается в заготовки балок.

Повторный нагрев и охлаждение балок для производства структурированной стали:

балки из конструкционной стали

Эти заготовки балок затем охлаждают и дополнительно нагревают. Затем производители пропускают их через серию роликов, придающих балке определенную геометрическую форму.

  • Приняв определенную форму, балки выпрямляются, а затем нарезаются на стандартную длину, охлаждаются и подготавливаются к отправке. Это переработанное содержание конструкционной стали, произведенной с использованием процесса ЭДП.
  • Конвертерный конвертер, используемый для производства конструкционной стали, немного традиционен. Они используют железную руду и кокс, где железная руда плавится. Он превращается в кокс, который называется переработанной формой угля.
  • Расплавленное железо, перелитое в ковш, подвергается химической обработке.Затем его перерабатывают, вводя в него стальной лом.
  • Вся смесь нагревается в кислородном конвертере, затем охлаждается и выливается в ковш для раскатывания в лист. В этом традиционном методе также используется переработанный контент.

Экономичны ли структурные балки?

конструкционные балки
  • Крупные производители стали являются пионерами в производстве тяжелых и средних катаных параллельных балок. Они снизили затраты, так как потребление стали очень меньше, но, кроме того, обеспечивают гибкость конструкции.
  • Технический прогресс привел к техническим инновациям в производстве балок. Они не имеют себе равных в производстве балок по качеству, стоимости и производительности.
  • Эти конструкционные балки имеют номинальную толщину, которая изготавливается с помощью общепринятого метода прокатки. Таким образом, балки из конструкционной стали удерживают вес вашей конструкции.
  • Клиенты получают преимущество, поскольку могут выбирать из множества вариантов с точки зрения веса секций и их свойств.Они были приняты во всем мире и соответствуют международным стандартам.

Нравится:

Нравится Загрузка…

Родственные

Двутавровая балка и двутавровая сталь (анализ 14 различий)

Процесс производства двутавровых балок

Часто спрашивают, что двутавровая и двутавровая балки похожи по форме, как выбрать в практическом применении?

Многие люди, проработавшие в строительной отрасли много лет, не могут подробно объяснить.

Вот подробное объяснение.

Если вы хотите рассчитать вес стальной двутавровой или двутавровой балки, вы можете использовать наш онлайн-калькулятор веса двутавровой и двутавровой балки.

Двутавровая и двутавровая балки различаются по форме, как показано ниже:

Что такое двутавровая сталь?

двутавровая сталь Двутавровая сталь

, как видно из названия, представляет собой тип стали с поперечным сечением, похожим на букву «I».

Внутренняя поверхность верхней и нижней полки двутавра имеет уклон, как правило, 1:6, что делает полки снаружи тонкими, а внутри толстыми.

В результате характеристики поперечного сечения двутавровых балок в двух основных плоскостях сильно различаются, и трудно применить прочность на практике.

Хотя на рынке двутавровой стали есть более толстые двутавровые балки, структура двутавровой балки уже определила ее недостаток в сопротивлении кручению.

Что такое сталь двутавровой балки?

Сталь Н-образного сечения

широко используется в современных зданиях из стальных конструкций. Имеет много отличий по сравнению с двутаврами.

Во-первых, это отличие фланца, а во-вторых, он не имеет наклона внутрь фланца, а верхняя и нижняя поверхности параллельны.

Характеристика поперечного сечения двутавровой балки значительно лучше, чем у традиционной двутавровой балки, швеллерной стали и уголковой стали.

Сталь двутавровой балки

, которая названа в честь буквы «H», потому что ее форма поперечного сечения похожа на эту букву, представляет собой экономичную профильную сталь с более оптимизированным распределением площади сечения, более разумным соотношением прочности и веса.

Между двумя внешними стальными двутавровыми балками нет наклона, а именно они прямые.

Это упрощает сварку двутавровой балки по сравнению с двутавровой.

Сталь двутавровой балки

имеет лучшие механические свойства на единицу веса, что может сэкономить много материала и время строительства.

Поперечное сечение стальной двутавровой балки лучше выдерживает прямое давление и устойчиво к растяжению. Однако размер сечения слишком мал, чтобы сопротивляться скручиванию. Стальная двутавровая балка наоборот.

У обоих есть преимущества и недостатки.

Двутавровая балка и двутавровая стальная балка (различия и области применения)

① Разница между двутавровой балкой и двутавровой балкой №1

Момент инерции секции совершенно другой, потому что размер поперечного сечения двутавровой балки относительно высокий и узкий, независимо от того, обычная это двутавровая балка или двутавровая балка легкой нагрузки.

Поэтому их, как правило, можно наносить только непосредственно на детали с изгибом в плоскости стенки или для формирования силовых деталей решетчатого типа.

Не подходит для сжатых в осевом направлении деталей конструкции или изгибающихся частей перпендикулярно плоскости стенки, что делает его очень ограниченным в применении.

② Разница между двутавровой балкой и двутавровой балкой №2

Сталь двутавровой балки относится к высокоэффективному экономичному режущему профилю (другие включают холодногнутую тонкостенную сталь, профилированные стальные листы и т. Д.)

Благодаря разумной форме поперечного сечения они могут улучшать работу стали и выдерживать более высокие нагрузки.

В отличие от обычной двутавровой балки полки стальной двутавровой балки расширены, а внутренняя и внешняя поверхности обычно параллельны, что делает их прочными при соединении высокопрочных болтов и других компонентов.

Имея разумные размеры и полные модели, они удобны для проектирования и выбора (кроме двутавровой стали для подкрановых балок).

③ Разница между двутавровой балкой и двутавровой балкой №3

Полки из двутавровой балки все одинаковой толщины, с прокатными сечениями.Двутавровые балки также имеют комбинированное сечение, состоящее из 3 пластин, сваренных между собой.

Двутавры сортового проката. Внутренние края внутренних фланцев имеют наклон 1:10 из-за плохой технологии производства.

Прокатка двутавровой балки отличается от прокатки обычной двутавровой балки, в которой используется только один набор горизонтальных валков.

Из-за широкой полки и отсутствия уклона (или очень малого уклона) для одновременной прокатки необходимо добавить набор вертикальных валков. В результате процесс прокатки и оборудование более сложны, чем на обычном прокатном стане.

Максимальная высота катаной двутавровой балки, которая может быть произведена в Китае, составляет 800 мм, и если требуется большая высота, ее необходимо сварить.

④ Разница между двутавровой балкой и двутавровой балкой №4

В Китае национальный стандарт горячекатаной двутавровой балки (GB/ t11263-1998) делит двутавровую сталь на три категории с кодами hz, hk и hu соответственно:

  • узкая полка
  • широкая полка
  • стальная свая

двутавровая балка с узкими полками подходит для балок или гнутых деталей, в то время как стальная двутавровая балка с широкими полками и стальная двутавровая балка подходят для осевого сжатия конструкции детали или гнутые детали.

Сравнивая двутавровую балку со стальной двутавровой балкой при одинаковом весе, w, ix и iy двутавровой балки не так хороши, как стальной двутавровой балки.

⑤ Разница между двутавровой балкой и двутавровой балкой №5

Двутавровая балка имеет небольшую длину, большую высоту и может воспринимать силу только в одном направлении.

⑥ Разница между двутавровой балкой и двутавровой балкой #6

Сталь двутавровой балки

имеет глубокую канавку, большую толщину и может выдерживать нагрузки в двух направлениях.

⑦ Разница между двутавровой балкой и двутавровой балкой #7

Поскольку спрос на строительство стальных конструкций растет, одни только двутавровые балки не могут удовлетворить спрос, потому что даже толстые двутавровые балки нестабильны при использовании в несущих колоннах.

⑧ Разница между двутавровой балкой и двутавровой балкой #8

Двутавровая балка

может использоваться только для балок, а стальная двутавровая балка может использоваться для несущих колонн.

⑨ Разница между двутавровой балкой и двутавровой балкой #9

Сталь двутавровой балки

представляет собой экономичную профильную сталь с лучшими механическими свойствами в сечении, чем двутавровая балка.

Назван так потому, что форма его поперечного сечения такая же, как у английской буквы «Н».

Полки горячекатаной двутавровой балки шире, чем у двутавровой, имеют большую поперечную жесткость и более устойчивы к изгибу.

Двутавровые балки

легче двутавровых балок с теми же характеристиками.

⑩ Разница между двутавровой балкой и двутавровой балкой #10

Полка двутавровой балки толстая у стенки и тонкая снаружи. Полка из двутавровой балки в поперечном сечении одинаковая.

⑪ Разница между двутавровой балкой и двутавровой балкой #11

HW, HM, HN, H — общие названия стали двутавровой балки. Стальные двутавровые балки свариваются, а HW, HM, HN — горячекатаными.

⑫ Разница между двутавровой балкой и двутавровой балкой #12

HW относится к стальной двутавровой балке, которая в основном имеет одинаковую высоту и ширину полки, в основном используется для колонны со стальным сердечником в колонне с железобетонным каркасом, также известной как колонна из жесткой стали. Он в основном используется для колонны в стальной конструкции.

⑬ Разница между двутавровой и двутавровой балкой #13

HM относится к стали двутавровой балки с отношением высоты к ширине полки примерно 1,33 ~ ~ 1,75; HM в основном используется в стальных конструкциях: в качестве колонны стальной рамы или рамной балки в конструкции рамы, несущей динамическую нагрузку, например: платформы для оборудования.

⑭ Разница между двутавровой балкой и двутавровой балкой #14

HN относится к стали двутавровой балки, у которой отношение высоты к ширине полки больше или равно 2; HN в основном используется в балках, что аналогично использованию стали двутавровой балки.

Двутавр стальной, купить двутавр от производителя Метинвест

Различные стандарты (Европейские, США, Японии, СНГ и др.) имеют различные классификации, обозначения и диапазоны размеров для двутавровых балок. Основным классификационным признаком, общим для всех систем, является взаимное расположение полок балок, по которому балки классифицируются на плоскополочные и конические балки.

В стандартный ассортимент горячекатаных двутавров входят балки высотой 100-710 мм, шириной полки 55-440 мм, толщиной стенки 3.8-100 мм и длиной балки 4-12 м. Другие размеры также могут быть изготовлены для удовлетворения индивидуальных потребностей клиентов.

Стандарты

для двутавровых балок также определяют такие параметры, как толщина полки, радиус корня, площадь поперечного сечения и вес в погонных метрах, а также несколько других справочных значений для расчета свойств балки.



Двутавры по европейским стандартам

Основными европейскими стандартами технических характеристик горячекатаных двутавровых балок являются EN 10025-1, EN 10025-2, а также EN 10365 по размерам и весу.В соответствии с этими стандартами изготавливаются следующие виды двутавра:

  • IPE – двутавры с параллельными полками
  • HE – балки широкополочные
  • HL и HLZ – балки сверхширокие полки
  • HD – широкополочные колонны
  • HP и UBP – широкополочные опорные сваи
  • UB – универсальные балки
  • UC – универсальные стойки
  • IPN и J – двутавры с коническими фланцами

Основными марками стали, применяемыми для изготовления горячекатаных двутавров по стандарту EN 10025-2, являются S235JR, S235J0, S235J2, S275JR, S275J0, S275J2, S355JR, S355J0 и S355J2. Балки также могут быть изготовлены нормализованными, термообработанными, закаленными и отпущенными из марок стали, произведенных в соответствии со стандартами EN 10025-3, EN 10025-4 и EN 10025-6.



Двутавр по стандартам Украины и СНГ

В Украине и СНГ двутавры выпускаются по техническим условиям ДСТУ 4484/ГОСТ 535 и ДСТУ 8541/ГОСТ 19281 из марок Ст3кп, Ст3пс, Ст3сп, Ст3Гпс, Ст3Гсп, Ст4кп, Ст4пс, Ст4сп, Ст5сп , стали марок Ст5Гпс и 09Г2С и др.При этом конструкция и размеры стальных горячекатаных двутавров должны соответствовать параметрам, описанным в ГОСТ 8239, а специальные двутавры (для эстакады и армирования шахтных стволов) должны соответствовать требованиям ГОСТ 19425. Такие балки могут иметь следующую точность прокатки:

По ГОСТ 8239 двутавры изготовляют высотой 100-600 мм, шириной полки 55-190 мм, толщиной стенки 4,5-12,0 мм и длиной 4-12 м (изготовление более длинных двутавров также возможно).ГОСТ 19425 применяют для изготовления двутавров высотой 140-450 мм, шириной полки 80-150 мм, толщиной стенки 5,5-14,0 мм и длиной 4-13 м.

Двутавры с параллельными полками, изготавливаемые по техническим условиям ДСТУ 4484/ГОСТ 535 и ДСТУ 8541/ГОСТ 19281, должны соответствовать требованиям ГОСТ 26020. Настоящий стандарт распространяется на двутавры нормальнополочные, широкополочные и колонные с высота 100-1000 мм, ширина полки 55-400 мм и длина 6-24 м.

В России введен стандарт ГОСТ Р 57837, устанавливающий технические требования к горячекатаным двутавровым балкам с параллельными полками из нелегированной и легированной стали, предназначенным для сварных и болтовых стальных конструкций.В зависимости от условий эксплуатации и габаритов эти двутавры классифицируются как:

  • балки
  • столбцов
  • сваи
  • дополнительных приложений

В зависимости от длины изделия могут быть:

  • нарезка по длине
  • нарезка произвольной длины
  • случайная длина
  • ограниченная длина в пределах размера нарезки

Прокат также можно классифицировать по прочности (по ГОСТ Р 57837, ГОСТ 27772 и ГОСТ 19281) и состоянию поставки (горячекатаный или прокат с ускоренным охлаждением). ГОСТ 57837 применяют для изготовления двутавров высотой 100-780 мм, шириной полки 55-435 мм, толщиной стенки 3,8-96 мм и длиной 4-24 м.



Производство балок

Наиболее распространенными двутавровыми балками являются горячекатаные стальные двутавровые балки, производимые рельсовыми и конструкционными, балочными или сортовыми прокатными станами. Исходным сырьем для балок являются блюмы и квадратная заготовка из углеродистых и низколегированных марок стали, а требуемые размеры и допуски обеспечиваются специальной конструкцией калибра.

Сварка металлических полос — еще одна широко используемая технология изготовления двутавровых балок. При этом в качестве исходного материала используются стальные листы и рулоны разных марок и размеров.



Купить двутавры от производителя

Метинвест производит двутавры из углеродистых и низколегированных марок стали для строительства и специализированного машиностроения. Приобрести продукцию можно через глобальную сеть Группы из 38 офисов продаж в Европе, Азии, Африке и Северной Америке, а также 16 металлосервисных центров в Украине. Также двутавры можно приобрести у официальных дилеров, которые предлагают весь спектр данной продукции Метинвест.

Что такое двутавровая балка и как купить двутавровую балку?

Эта запись была опубликована 25 февраля 2021 г. пользователем admin.

Что такое двутавровая балка?

Двутавровая балка — это продукт строительной промышленности из конструкционной стали с разнообразным использованием. Двутавровая балка также известна как универсальная балка (UB). Это разновидность стальной балки. Другими типами стальных балок являются U-образные и двутавровые балки, и они отличаются друг от друга по форме.Двутавровая балка имеет форму буквы I, U-образная балка имеет форму буквы U, а двутавровая балка имеет форму буквы H.

Двутавр

изготавливается из конструкционной стали и часто используется в строительстве и гражданском строительстве.

Для чего используется двутавровая балка?

Двутавровая балка — очень полезный стальной продукт. Производители используют двутавровую балку по всему миру в качестве однонаправленного несущего элемента. Наиболее популярно использование этого продукта в строительных конструкциях, и они часто используются в строительстве из конструкционной стали.Больше применений:

  • Двутавровые балки играют ключевую роль в качестве опорных элементов в конструкциях.
  • Должны выдерживать различные виды нагрузок.
  • Наиболее часто используются для формирования балок и колонн различных размеров.
  • Они используются в каркасах зданий, так как обеспечивают прочную и несущую конструкцию.
  • Используется в нестандартных процессах сварки и металлообработки.
  • Использование двутавровых балок экономит время и деньги, поскольку их прочность снижает потребность в большом количестве опорных конструкций.
  • Двутавровые балки наиболее эффективны для однонаправленного изгиба параллельно стенке.
  • Могут выдерживать различные виды нагрузок и напряжений без коробления.

Какова типичная прочность двутавровой балки?

Двутавровая балка способна выдержать большой вес, потому что:

  • Двутавровая балка является более эффективным поперечным сечением для балки.
  • Более жесткий.
  • Это единственная наиболее эффективная балка при однонаправленном изгибе: вверх и вниз, если смотреть на профиль буквой I.
  • Двутавровая балка благодаря своей форме выдерживает весовую нагрузку на полку.
  • При высоких нагрузках изгибается, а не коробится. Это структурное качество делает его прочнее других.

Необходимо принять во внимание правильный уход и установку двутавровой балки, чтобы избежать любых нежелательных эффектов.

Как вы производите двутавровую балку?

На заводах двутавр изготавливают методом горячекатаного формования. В этом методе гибкий металл пропускают через большие ролики, чтобы сгладить его и придать ему I-образную форму. Горячекатаные двутавры изготавливаются из металла, нагретого более чем на 1000 градусов, чтобы сделать его более ковким, а затем прокатываются. Станки для резки стальных балок используются для изготовления двутавровых балок.

Какие страны производят двутавровые балки оптом?

Основными производителями двутавра являются:

  • Китай
  • Индия
  • Япония
  • Южная Корея
  • США

Потребление двутавровой балки резко возросло во всем мире, особенно в развивающихся странах.

Как транспортировать двутавровую балку? Двутавровые балки

обычно экспортируются морем, но их можно перевозить в связках на грузовиках на рабочие места. Прежде чем сталь будет готова к экспорту, проводится тщательный процесс проверки. В этом процессе во время упаковки и маркировки необходимо учитывать несколько моментов. Это может включать проверку количества, проверку качества, определение веса и т. д.

Двутавр отгружается в пачках по 1 тонне.

Где купить двутавровую балку?

Вы можете найти двутавр в небольшом количестве в вашем районе.Но если вы хотите купить двутавр в больших количествах, то предпочтительнее импортировать напрямую от производителей. Они могут выдавать сертификаты и обеспечивать экономию средств, что лучше, чем покупка стали в небольших количествах на месте или у дистрибьютора.

Если вам нужны оптовые партии этой стали, вы можете купить двутавр на нашем сайте.

Здесь, в Camasteel, у нас есть двутавровая балка на продажу. Мы экспортируем продукцию по всему миру, поэтому вы можете связаться с нами, чтобы получить БЕСПЛАТНОЕ предложение, по электронной почте [email protected] или отправить сообщение в WhatsApp для быстрого ответа по телефону +86-131-2037-9271.

Как и зачем проектировать металлические двутавровые балки?

Когда приходит время снизить производственные затраты или увеличить размер прибыли в производстве металлических изделий, ответственность за определение того, как лучше всего сократить затраты на продукцию без ущерба для качества и структурной целостности, может ложиться на группу инженеров производителя.

Зачастую снижение затрат начинается с выбора материала и профиля конструкции. Например, если вы привыкли производить двутавровые или тавровые балки, то C-образные балки (C-профили) могут стать эффективной заменой для многих проектов.При забивке свай С-образные сечения обеспечивают высокий изгиб при несущей способности и трении грунта для надежной анкеровки. С-образная балка поддерживает допуски по прочности при более низком калибре, чем двутавровая балка, что приводит к более тонким и легким компонентам.

Если вы никогда раньше не работали с C-образными профилями, продолжайте читать. Мы познакомим вас с основами, чтобы вы могли определить, является ли это правильным выбором для ваших потребностей в дизайне.

Обычное применение C-образной балки C-образные профили

обычно используются для небольших пролетов или легких условий эксплуатации и часто изготавливаются из алюминия, стали и нержавеющей стали.Ниже приведены некоторые распространенные варианты использования кесарева сечения.

  • Кронштейны
  • Обшивка
  • Крышки
  • Украшение
  • Каркас
  • Гирты
  • Опора для решетки
  • Держатели
  • Вставки
  • Балки
  • сообщений
  • Прогоны
  • Рельсы
  • Перила
  • Подкрепление
  • Диски
  • Слайды
  • Стандарты
  • Элементы жесткости
  • Опоры
  • Гусеницы
  • Отделка
  • Кабельный лоток
  • Кронштейны наклона

Общие применения кесарева сечения С-образные сечения

используются в таких отраслях, как солнечная энергия, строительство, сельское хозяйство и транспорт.Взгляните на диапазон распространенных применений кесарева сечения:

  • Каркасы строительных конструкций, мостовые и ферменные конструкции
  • Конвейерные рельсы
  • Опоры для передачи данных, телевидения, радио и линий электропередач
  • Конструкции ворот и ограждений
  • Конструкции бытовой техники
  • Металлическая мебель и опоры для мебели
  • Солнечные монтажные системы, заземляющие сваи, опорные каналы панелей и фотоэлектрические каркасы
  • Модульные направляющие

Какой процесс изготовления металла лучше всего подходит для вашего проекта C-Beam?

C-образные профили

обычно изготавливаются методом прокатки или экструзии. То, как вы решите изготовить свою деталь, может существенно повлиять на общую цену и время изготовления вашего проекта. Ознакомьтесь со следующими соображениями, чтобы определить, какой процесс лучше подходит для вашего кесарева сечения.

Статья по теме: Хотите узнать больше о различиях между экструзией и профилированием? Читать Выдавливание: общий инженерный запасной вариант .

Материал

Алюминий является наиболее часто экструдируемым материалом, за ним следуют такие материалы, как керамика, пластмассы и полимеры.Профилегибка, однако, способна обрабатывать более прочные и легкие металлы, чем экструзия. Процесс профилирования формирует детали медленно, что позволяет уменьшить толщину C-образного сечения без ущерба для прочности.

Длина

Хотя с помощью экструзии можно эффективно изготавливать длинные детали, длина детали зависит от количества материала в заготовке и ее профиля. Профилированные С-образные профили, однако, ограничены только рулоном, подаваемым на линию.

Вторичные процессы

Экструзия не может эффективно производить детали с вторичными процессами, такими как тиснение, выемки или прорези.Перед выполнением каких-либо вторичных операций экструдированные детали должны пройти процесс вторичного старения в печи. С другой стороны, в процессе профилирования второстепенные операции могут быть объединены в одну непрерывную последовательность.

Стоимость

С точки зрения затрат, экструзия идеально подходит для небольших объемов производства C-образных профилей по сравнению с профилированием. Однако, если вы ищете крупносерийное производство, затраты на настройку и оплату труда при профилировании сделают вашу общую цену ниже, чем при экструзии.

Если вы никогда не проектировали детали C-образного сечения или хотите сократить время проектирования, загрузите бесплатное Руководство по проектированию стандартных профилей для четырех профилей C-образного сечения, а также Z-образных профилей, U-образных профилей и т. д.



Источник изображения: Hynes Industries

Стальная балка

Семейство балочных мельниц

Основанная в 1987 году как совместное предприятие Nucor Corporation и Yamato Kogyo, Co., компания Nucor-Yamato Steel была основана на стремлении произвести революцию в производстве профилей из конструкционной стали в Северной Америке.Первоначальное партнерство объединило две независимые технологии, которые ранее были успешными в сталелитейной промышленности: мини-завод и литье балочных заготовок. Эта комбинация привнесла неиспользованную эффективность в производство профилей из конструкционной стали. Это позволило нам добиться успеха в нашем стремлении стать самым безопасным, высококачественным, экономически эффективным и производительным сталелитейным предприятием в мире, и сегодня Nucor-Yamato Steel является крупнейшим заводом по производству конструкционной стали в Западном полушарии.

Успех Nucor Yamato привел к открытию нашего второго строительного завода в Беркли, Южная Каролина, в 1998 году. Имея общую мощность более 3,25 млн тонн, мы можем производить широкий спектр профилей и материалов. Наша конструкционная сталь помогла сформировать горизонты и соединить людей с городами, пригородами и пригородами, выступая в качестве структурных систем в зданиях и мостах по всему миру.

Наш успех является прямым результатом стремления всей нашей команды постоянно улучшать наше портфолио, тем самым позволяя проектам наших клиентов быть эффективными, экономичными и экологически безопасными.Мы демонстрируем это обещание, инвестируя в наших товарищей по команде, наше оборудование и инновации, необходимые для постоянного производства стали более высокого качества и диверсификации нашего ассортимента продукции.

Универсальность и адаптируемость, продемонстрированные нашими коллегами из Nucor-Yamato Steel и Nucor Steel Berkeley, не только способствовали нашему признанию в качестве лидера в сфере производства конструкционной стали, но и позволили нам добиться успеха в наших усилиях, направленных на то, чтобы всегда заботиться о наших клиентов, будучи культурными и экологическими попечителями в сообществах, где мы живем и работаем.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
