Размеры Лего кирпича

Кирпич ЛЕГО выпускается нескольких типов, его размеры зависят от формовочной зоны вибрационного пресса и типа матрицы, используемой в производстве.

Основные размеры кирпича ЛЕГО

Основные размеры кирпича ЛЕГО

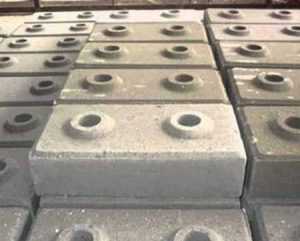

Обычные размеры ЛЕГО кирпича 250 х 125 х 65мм. Стандартное изделие имеет 2-а отверстия, диаметром 65мм, они расположены на расстоянии 60мм друг от друга. Основным преимуществом изделия является простота кладки, выполняемой по принципу соединения отверстий с шипами, выступающими на лицевой части кирпича. Высота этих шипов должна быть ровно 5мм, в противном случае будет невозможно реализовать концепцию кладки, обеспечивающую эксплуатационные преимущества изделия.

Точная кладка, возможна при правильном расположении отверстий, относительно боковых кромок. Расстояние от края до центра отверстия с внешней стороны, должно быть 30мм, что позволит укладывать кирпичи в ровные ряды. Углы кирпича имеют размер 15мм, если показатель больше, то изделие теряет эстетическую привлекательность. Указанные размеры ЛЕГО кирпича актуальны только для стандартного изделия, однако на рынке множество других типов, преимущественно изготавливаемых с импортными матрицами.

Утолщённые и удлинённые кирпичи

Наиболее популярные матрицы (пресс LY1-10):

  • SHAFT MASSIVE;
  • MODULAR MASSIVE;
  • CONVENTIONAL MASSIWE.

Используя эти матрицы, изготавливают кирпичи разной формы, но все они имеют один размер — 250×125×100мм. Такие изделия немногим выше стандартных образцов, выпускаемых на отечественном оборудовании, следовательно, для выполнения кладки нужно меньше кирпичей, а это прямая экономия. Есть образцы, имеющие размер 300×150×100, однако такие изделия не имеют отверстий, в центре у них углубление по всей длине, с одной из сторон выступает паз, а с другой шип.

Популярные публикации:

Стандартные размеры желтого облицовочного кирпича.

Особенности облицовочного евро кирпича.

Что такое кирпич — рваный камень?

Возможные отклонения размеров в процессе производства

Определяющее значение, размеры ЛЕГО кирпича имеют для производителей, расширяя ассортимент, они повышают конкурентоспособность продукции, так как предоставляют потребителям больше вариантов для строительства. Основной задачей производителя является правильная регулировка станка, от которой зависит равномерность геометрии кирпича. Толщина изделия с одной из сторон может быть меньше на 1.5 – 2мм. Исправить это, можно воспользовавшись регулировочными болтами, оснащёнными опорными гайками. Правильно отрегулировав станок, можно выпускать кирпич нужных размеров.

tvoikirpichi.ru

Лего-кирпич: что это такое, характеристики

Лего-кирпич – это особый продукт, изготавливаемый в виде кирпича с замковой частью, которая позволяет сцеплять эти блоки между собой.

На многих из нас слово «лего» навевает тёплые, детские воспоминания, связанные с долгим и кропотливым процессом сборки чего-то нового из разноцветных деталей. По сути, лего-кирпич – это тоже строительный материал, но игрушкой его не назовёшь. С английского языка термин interlocking brick переводится, как «кирпич с блокировкой».

При выборе того или иного строительного материала, человек руководствуется несколькими аспектами. Как правило, это:

  • Цена. Один из первых вопросов, которые интересуют владельца перед началом любых строительных работ: во что мне встанет эта стройка? Лего-кирпич – интересный в этом плане, так как для его производства не требуются дорогостоящие составляющие.
  • Количество рабочих необходимых для проведения укладки/монтажа и прочих действий, связанных со строительным процессом. Часто применение сложных, высокотехнологичных материалов требуют не только физических затрат, большего количества людей, но и специальных профессиональных знаний. Ввиду того что монтаж лего-кирпича удобен и прост, приглашать высокооплачиваемых специалистов нет нужды, с работой справятся обычные рабочие под руководством опытного и грамотного руководителя.
  • Простота укладки. Важна сама возможность сделать всё своими руками, ведь тем самым можно реально сэкономить на найме строительной бригады и получить моральное удовлетворение от собственного труда. Разобраться с технологией приготовления раствора и этапами укладки довольно легко – главное, следовать инструкциям и рекомендациям.

Технология производства лего-кирпича

Для того чтобы получить качественную единицу строительного материала необходимо соединить следующие компоненты с соблюдением правильных пропорций:

  • песок;
  • отсев щебня/известняка с красителями;
  • цемент;
  • глина;
  • вода;
  • пластификаторы.

После соединения всех компонентов происходит процесс замешивания.

Следующий этап – формирование блока из полученной массы. Это делается при помощи специального оборудования – станков для производства лего-кирпича.

В завершение, необходимо оставить готовый элемент до полного высыхания, как правило, это не занимает много времени. В результате всех манипуляций получается хороший кирпич, с отличными техническими показателями, такими как прочность, плотность, водопоглощение и другие.

Область применения полученных блоков велика. Они активно используются в строительстве, например, можно полностью построить дом из лего-кирпича, заложить несущие стены или межкомнатные перегородки. По своей сути этот материал заменяет стандартный кирпич, но благодаря тому, что можно изготовить разные виды и размеры, он более функционален и практичен.

Особенности кладки лего-кирпича

Используя лего-кирпич для строительства дома можно за малый промежуток времени стать настоящим профессиональным каменщиком. Это возможно, если проявить терпение, старание и аккуратность, а также потратить немного времени на изучение теоретической части.

В интернете есть много подобной информации, в том числе и видео этапов укладки лего-кирпича, а многочисленные отзывы о работе с материалом и дельные советы опытных строителей уберегут от «косяков» и ошибок.

Благодаря тому, что происходит плотное сцепление блоков при помощи замковой части, возможность произвести укладку неправильно или неровно сводится к нулю.

Соблюдение технологии приготовления смеси для блоков и ожидание полного затвердевания материала – вот основные моменты, от которых будет зависеть качество итоговой работы.

Максимальное внимание и сосредоточенность необходимо проявить при укладке первого ряда под уровень – любая ошибка на этом этапе, может свести на нет все дальнейшие усилия.

«Ахиллесовой пятой» практически всех строителей, которые только начинают работать с лего-кирпичом считаются места, где будут располагаться углы будущего здания. Рабочие со стажем однозначно рекомендуют поручить столь важный вопрос профессионалу или делать укладку строго под его руководством. В принципе, после прохождения этого этапа работы необходимо лишь точно следовать схеме укладки, а также помнить о закладных элементах и армировании.

Процесс обучения редко когда бывает лёгким и простым, всегда есть трудности, но, как говорится: «Было бы желание!».

Классический кирпич vs Лего-кирпича

Как это обычно бывает, помимо поклонников того или иного новшества есть те, кто является ярым противником нововведений и выступает на стороне «старого доброго, проверенного». Неудивительно, что у набирающего популярность лего-кирпича то и дело появляются недоброжелатели, оставляющие отрицательные, негативные мнения об этом материале. В большинстве своём, все подобные отзывы надуманны, не имеют отношения к реальному практическому применению блоков и их эксплуатационным качествам. Для того чтобы полностью закрыть тему «за и против», можно провести сравнительный анализ технических характеристик керамического, полнотелого кирпича и лего-кирпича.

Такой детальный подход позволит чётко увидеть основные различия в столь похожих материалах и сделать разумный, обдуманный выбор в пользу первого или второго.

Для удобства все характеристики занесены в таблицу. Нижеперечисленные данные взяты из различных интернет-источников, которые находятся в свободном доступе.

Техническая характеристикаКерамический, полнотелый кирпичЛего-кирпич
Плотность материала1600–1900 кг/м³1550 кг/м³
Марка прочности *М 150М 150
Морозостойкость35–40 циклов35–40 циклов
Средний вес3,3–4 кг3–3,5 кг
Водопоглощениеот 6 до 14%от 5 до 6%
Коэффициент теплопроводности0,5–0,8 Вт/м*К0,4–0,56 Вт/м*К

*Примечание: для сравнения взята минимальная, рекомендуемая прочность, которая требуется для строительства многоэтажного жилья.

Основываясь на указанных данных, можно сделать несколько важных выводов:

  • При одинаковых значениях плотности, средний вес лего-кирпича чуть меньше. Это имеет значение, например, при перевозке большого количества или его подъёма до места проведения строительных работ. В итоге вся возведённая из лего-блоков конструкция будет легче и, соответственно, требования к несущей способности возводимого дома уменьшатся.
  • Благодаря тому, что лего-кирпич обладает меньшей способностью поглощать влагу, продолжительность его эксплуатации в условиях переменчивой российской зимы, будет значительно больше.

Ещё одним преимуществом перед более «старшим» аналогом, является то, что производство лего-кирпича можно наладить прямо на территории строительства дома. Для этого понадобится приобрести/взять в аренду оборудование и купить расходные материалы, из которых состоит кирпич.

Не секрет, что обыкновенный кирпич – это популярный материал. В разгар строительного сезона на заводах-изготовителях часто образуются очереди из клиентов, ожидающих поставку. Соответственно, производство на месте позволит сэкономить деньги и время.

Лего-кирпич своими руками

Перед тем как заняться производством лего-кирпича своими силами, нужно понимать, что процесс потребует материальных вложений, наличия определённой площади для размещения станков и складирования готовой продукции, а также продуманного, отлаженного механизма логистики.

Российский рынок предлагает большой ассортимент оборудования для лего-кирпича. Выбор целиком зависит от суммы, которую готов потратить покупатель. Если речь идёт о серьёзном деле, подразумеваются большие объёмы, то станки для производства лего-кирпича должны быть рассчитаны на интенсивную работу.

Одним из самых дешёвых вариантов, например, для строительства частного дома из лего-кирпича, своими руками будет приобретение «базового набора»: ручного пресса для создания формы и бетономешалки небольшого размера.

Лего-кирпич – прекрасный материал, медленно, но верно, завоёвывающий строительный рынок, доверие профессионалов и простых «пользователей» по всему миру.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обычно просматривают еще и эти статьи:

kvartirnyj-remont.com

состав, размеры и кладка своими руками

Лего-кирпич: состав, размеры, кладка

Содержание статьи

Лего-кирпич представляет собой стройматериал нового поколения. За счёт своей уникальной формы, а также особого состава изготовления, кирпич лего обладает рядом весомых преимуществ по сравнению с традиционными стройматериалами.

Сегодня всё больше людей при строительстве дома, отдаёт предпочтение новым видам строительных материалов и это неспроста. То же самое, можно сказать и про лего-кирпич, который обладает очень низким водопоглощением (всего 5%), имея при этом высокую степень морозостойкости, а также идеальные геометрические формы.

Лего-кирпич и его характеристики

Но кроме всех вышеперечисленных преимуществ этого материала, самым весомым, пожалуй, является простота укладки. В форме лего-кирпича предусмотрены специальные направляющие отверстия, которые значительно упрощают процесс кладочных работ. Так, например, достаточно выложить всего лишь первый ряд материала идеально ровно, и с укладкой остальных рядов особых трудностей не возникнет.


Из-за идеального внешнего вида, лего-кирпич чаще всего используется в отделочных работах, например при облицовке фасадов и внутренней отделке зданий. Однако не редко этот популярный материал применяют и для выкладки стен, если в роли наполнителя выступает пенобетон.

Характеристики лего-кирпича следующие:

  1.  Плотность материала 1550 кг/м3;
  2.  Прочность на сжатие М-150, на изгиб М-120;
  3.  До 35 циклов морозостойкости.
  4.  Водопоглощение 5-6%;
  5.  Теплопроводность 0,56;

Следует знать, что последний показатель материала в плане морозостойкости, можно легко улучшить посредством изменения состава изготовления.


Что же касается размеров лего-кирпича, то традиционными считаются размеры в 250х125х65 мм. Вес материала не более 3,4 кг при диаметре технологических отверстий в 50 мм.

Состав лего-кирпича

Лего-кирпич может изготавливаться на основе цементно-глиняных и известняковых растворов. Цементно-глиняный состав лего-кирпича представляет собой смесь с содержанием 80-90% глины и всего лишь 10% портландцемента с водой.


Для регионов с суровым климатом, в состав лего-кирпича входит больший процент цемента (до 20%) с добавлением отсева щебня и красителя. Чтобы сделать лего-кирпич своими руками, понадобится, прежде всего:

  1.  Цемент марки 400;
  2.  Щебень и песок;
  3.  Вода;
  4.  Краситель при необходимости.

или

  1.  Цемент 8-10%;
  2.  Глина 80-90%;
  3.  Вода -3 %.

Как было сказано выше, состав лего-кирпича для приготовления раствора сильно зависит от той климатической зоны, где будет использоваться материал. Куда гораздо сложнее найти или сделать самостоятельно формы для лего-кирпич, которые будут отвечать всем необходимым требованиям.

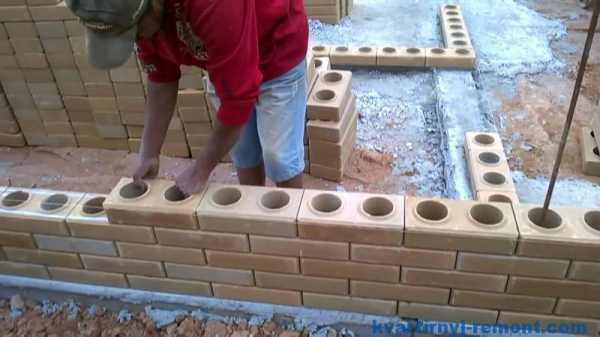

Кладка лего-кирпича

Самым важным преимуществом лего-кирпича является простота в укладке. В отличие от монтажа традиционного материала для стен, процесс кладки лего-кирпича значительно проще из-за наличия в нём технологических отверстий.


Кроме того, ровные формы, позволяют класть лего-кирпич с идеальной подгонкой друг к другу. Достаточно ровно выложить первый кирпичный ряд и с выкладкой остальных рядов проблем не возникнет. Возможность идеальной перевязки швов, достигается наличием направляющих, так что ошибиться здесь попросту невозможно.

Если говорить о скорости кладки лего-кирпича, то она также существенно выше, чем при использовании силиконового или красного кирпича, а также их аналогов. Отверстия материала в процесс укладки могут быть заполнены различными наполнителями, например пенобетоном.

Это позволяет существенно увеличить теплоизоляционные характеристики стен из лего кирпича, а также существенно повысить их прочность.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Система индийского лего-кирпича. Виды лего-кирпичей, их разновидности и описание.

.

 (цикл - статей о лего кирпиче)

Краткий перевод части диссертации
Доктора технических наук  Университета "Warwick"
Simion Hosea Kintingu
"DESIGN OF INTERLOCKING BRICKS FOR ENHANCED WALL
CONSTRUCTION FLEXIBILITY, ALIGNMENT ACCURACY AND LOAD BEARING"

Инженерная школа
май 2009

2.2.7 AURAM - СИСТЕМА ИЗ ИНДИИ

Этот тип лего-кирпича имеет некоторое сходство с кирпичами системы Бамба и Тайского типа, но обладает более простой формой и имеет размеры, которые как правило составляют 295 х 145 х 95 мм.

Рисунок 2.9 показывает, что данное категория кирпича (промежуточный, три четверти кирпича, половина кирпича и канального типа) имеет более близкое отношение к Тайской системе лего-кирпича, но без канавок и с уменьшенной перфорацией.

Рисунок 2.9 Auram-система лего-кирпича

Система Auram сокращает количество кирпича размером три четверти, по сравнению с требуемыми двумя замковыми кирпичами Bamba-системы (рис. 2.7). В этом типе лего-кирпича размер три-четверти используется в качестве углового; у него имеются плоские торцы, чтобы избежать появления полукруглой выемки на внешней поверхности стенки.

Кирпич системы Auram прочнее и тяжелее (его вес находится в пределах между 9 кг и 10 кг), чем кирпич Тайского типа и системы Bamba (их вес от 7 до 8кг).
Но замковые механизмы полностью зависит от выступов и углублений; это требовало многочисленных испытаний на разрыв и практических опытов для определения оптимальной высоты выступов и глубины впадин (<10 мм), чтобы придать достаточную стеновую прочность.



2.2.8 Танзанийский Лего-кирпич (замковый кирпич) (TIB-система)

TIB система (Рисунок 2.10) был разработан автором после наблюдения слабых мест в системе Bamba (Kintingu 2003 года). Новая система (TIB) была разработана для соответствующих технологических приложений, принимая во внимание, то обстоятельство, чтобы она обладала простотой и доступностью для пользователей.

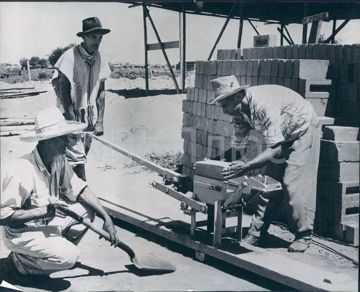

Пресс  местного производства с ручным управлением  является модификацией пресса  CINVA-Рам (VITA 1975, Weinhuber 1995 года).

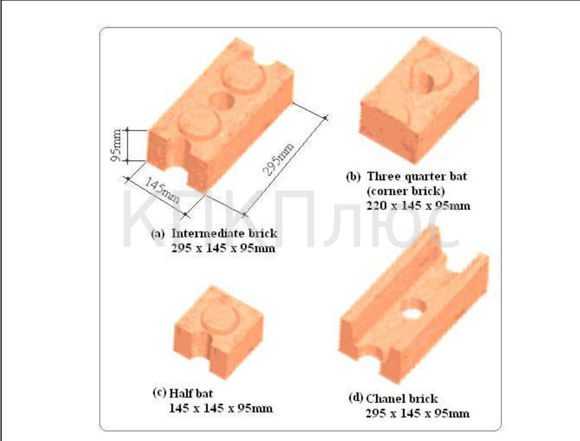

Рисунок 2.10. Танзанийский тип замкового кирпича (лего-кирпича) (TIB)



Автор сделал важные изменения для улучшения блокировки кирпича в соответствии с требованиями Танзании. В частности, размер кирпича составляет 300 х 150 х 100 мм, т.е. такой же, как размер кирпича Тайского типа и Bamba-системы соответственно.

Замковых выступов и впадин у такого кирпича два, также, как и у кирпича Auram-системы, но они имеют форму усеченной пирамиды с отверстиями, проходящими через  этих пирамид.

Кирпич скошен к передним и задним торцам, обеспечивая остроконечные горизонтальные и вертикальные швы стен для создания красивой расшивки.

С другой стороны, такая фаска дает хорошее сцепление штукатурки со стеной, если нанесение такой штукатурки необходимо в ходе строительных работ (как правило, кирпичи, изготавливаемые путём прессования, уже имеют достаточно гладкую и презентабельную лицевую поверхность, однако не редки случаи, когда применение штукатурки является обязательным моментов в ходе строительства).

В качестве дополнительного положительного момента, следует отметить, фаска также уменьшает угол трения при производстве кирпича; т.е. уменьшая усилие, необходимое для выпрессовки кирпича из пресс-формы пресса.

Число различных частей кирпича сократилось до четырех (рис. 2.10), из шести кирпичей Bamba-системы (рис. 2.6 и 2.7) исходя из следующего:

- Танзанийский тип замкового кирпича (лего-кирпича) (TIB) - полный кирпич, кирпич размера три четверти, половина кирпича и канальный кирпич.

- Bamba система - базовый кирпич, промежуточный кирпич кирпичные три четверти, половинный кирпич и канальный кирпич.

Кроме хорошего замкового механизма у Танзанийского типа лего-кирпича (TIB) (рис. 2.10), необходимо обратить внимание на предел прочности выступов и пазов при сдвиге для определения оптимального размера, который обеспечит достаточную устойчивость стены в ходе строительства. Также следует учитывать то обстоятельство, что вертикальное соединение не обеспечено хорошим сцеплением, так как кирпичные торцы в этих плоских на своих поверхностях не имеют хорошего замкового соединения. Желательно, чтобы такие кирпичи были бы предоставлены с внутренним пазом, по крайней мере, в 2,5 мм на обоих концах кирпича, чтобы создать полость для заполнения минимумом раствора (накачкой) или строительного клея.
И всё же, TIB-системе, как и другим системам, доступным на рынке, не удалось гарантированно удовлетворить некоторые требования строительной индустрии, таких, например, как изготовление:
- различных кирпичных стыков
- идеальной лицевой поверхности стены, которую может легко выполнить обычная (оштукатуренная) кирпичная кладка
- более массивных стен (толщина более, чем половина длины кирпича) и различных конфигураций стен (круглые, многоугольные, и т.д.).

Устранение вышеперечисленных недостатков технологии кладки кирпичных стен без раствора, является дальнейшей работой данного исследования  и рассматривается в главе 4.

2.2            ФАКТОРЫ, ВЛИЯЮЩИЕ НА КИРПИЧНУЮ  СТЕНУ

Стена является основой для кровли, потолка, дверей и окон, балок, штукатурки, окраски и внутренней отделки, монтажа электрических и водопроводных сетей и т.д.

По словам Коллинза (1995), стена определяется как вертикальная структура из камня, кирпича или дерева, с длиной и высотой гораздо большей, чем ее толщина, используемая для ограждения здания и разделения его на объемы или комнаты и поддерживания других элементов / частей.

Вышеупомянутые элементы, которые поддерживаются стеной, составляют более 50% от общей стоимости здания. Стена же, сама по себе, едва ли принимает на себя, в затратных составляющих, 10% от общего объема затрат на строительство.

Несмотря на это, наши требования всегда указывают на то, что стена должна прежде всего соответствовать своему целевому назначению и была бы надежной и долговечной, а так же являлась хорошей основой всех элементов, фиксированных к ней, в течение всего срока службы здания.

Когда мы говорим: «кирпичная стена», мы имеем в виду кирпичи, расположенные в определенном порядке, как это определено в разделе 2.1, с присоединенными к ней различными материалами или устройствами.

По мнению Хендри и соавт. (1997): вертикальная прочность на сжатие стенки возрастает только на квадратный корень номинальной прочности на раздавливание кирпича. Это подходит для стен, которым не хватает скорее прочности на сжатие, чем прочности на изгиб.

Также отношение прочности стенки к толщине раствора, показывает, что чем меньше его толщина (вплоть до одного миллиметра), тем выше прочность стены. Спенс и Кук (1983) указывают, что раствор не в значительной степени влияет на прочность стены, даже если раствор является более прочным, чем кирпич.

Необходимо выяснить, может ли толщина шва быть ограничена максимум до трех миллиметров (с целью заполнения технологических пустот после того, как уложены кирпичи). В итоге, следует отметить, что прочность стены зависит не только от прочности основных элементов (кирпич / блок и раствор), но и от:

- Формы (высоты, ширины, длины и конфигурации) стены

- Исполнения (вид) кирпича

- Способа укладки кирпича (или способа выполнения кирпичной кладки) (связующий материал / форма) (Hendry et al. 1997 and Spence & Cook 1983)
