Чертежные шрифты
Чертежный шрифт это настоящее спасение для инженеров и архитекторов. Еще несколько десятков лет назад, чертежникам приходилось вырисовывать каждую букву вручную, под линейку. Но в 1996 году, компания Ascon Ltd оцифровала шрифт в соответствии с гостом, и выложила его в свободном доступе в интернет. Ниже вы можете ознакомиться со шрифтами и скачать их в один клик. Используя их, вы не нарушите авторские права изготовителя.
GOST Type A
Скачать шрифт GOST Type A
GOST Type AU
Скачать шрифт GOST Type AU
GOST Type B
Скачать шрифт GOST Type B
GOST Type BU
Скачать шрифт GOST Type BU
Чертежный шрифт не зря получил название «гостовский». Он спроектирован в соответствии с требованиями единой системы конструкторской документации, описанными в межгосударственном стандарте от 1982 года. Гост 2.304-81 устанавливает стандарт на чертежные шрифты, которые наносятся на чертежи и иные виды технической документации. Основные параметры, которые регулирует данный гост:
- Размер шрифта
- Ширина буквы
- Толщина линии шрифта
- Вспомогательная сетка
- Предельные отклонения ширины букв и цифр
- Высота строчных и прописных букв
- Расстояния между символами
- Минимальный шаг строк (интерлиньяж)
- Расстояние между словами
Чертежные шрифты пользуются большой популярностью среди студентов. Цифровой шрифт экономит множество времени и сил. Позволяет сосредоточиться непосредственно на проектировании, а не на построение скучных символов. К тому же, гостовский шрифт дает гарантию соблюдения стандартов, и сводит на нет возможность возникновения вопросов со стороны преподавателя.
Между начертаниями GOST Type A и GOST Type AU очень небольшие различия. Если хорошо присмотреться, станет понято что изменения касаются таких букв как «И», «Ё», «Ж», «Ю», «Х» и «М». Различия такие мизерные, что мало кому удается отличить эти два шрифта друг от друга.
Спектр применения чертежных шрифтов выходит за рамки использования только лишь в черчении и оформлении технической документации. Креативные дизайнеры не редко используют подобные начертания в своих творческих работах. А с развитием новых технологий, появилась возможность подключить подобные шрифты к сайту. Это событие существенно расширило потенциал создания сайтов. Шрифты используемые в черчении отлично впишутся в дизайн сайта об инженерии, научного, или строительного характера.
У нас вы сможете найти образцы букв, а также скачать чертежный шрифт бесплатно. На сайте вы можете подобрать шрифты онлайн, а также ознакомиться с советами по использованию и установке шрифтов. Помимо качественных бесплатных шрифтов, вы можете ознакомиться и скачать самые распространенные программы по работе со шрифтами, а также купить особые шрифты по низкой цене.
ffont.ru
Архитектурные шрифты: разновидности и сфера применения
Шрифт – важная составляющая любого чертежа, он помогает передать информацию, которую другими способами донести невозможно. Это своеобразный скелет, основа для дальнейшей работы. Поэтому пока студенты-медики штудируют учебники по анатомии, учащимся архитектурно-строительных вузов приходится по косточкам разбирать каждую буковку.
Шрифты в архитектурно-строительных чертежах
Существует много разновидностей шрифтов и вариантов оформления чертежных работ. Нужно понимать, где именно тот или иной стиль лучше применить. В архитектурно-строительном черчении это особенно важно, потому что шрифт дополняет любое изображение.
Узкий архитектурный шрифт
Простой и сдержанный узкий архитектурный шрифт отлично вписывается в любой проект. В нем нет деления на прописные и строчные буквы, кроме того, элементы не имеют наклона. Этот тип шрифта самый элементарный в написании, что и объясняет его популярность. Строго установленных размеров у него нет, зато есть определенные пропорции, которые необходимо соблюдать:
- отношение ширины букв к ее высоте должно быть равно 1/4÷1/6;
- между соседними элементами расстояние должно быть не меньше их ширины;
- промежуток между словами как минимум в два раза больше ширины букв;
- символы: Ж, Ю, Ш, М, Щ, Ы – шире остальных в полтора раза.
Рукописный шрифт
Это еще один тип шрифта, который иногда применяют в работах. Для его изображения не нужно использовать специальных инструментов, то есть вычерчивается он от руки. Рукописный шрифт рекомендуют применять, когда нужно написать маленькие цифры или буквы (высотой менее 7 мм), тогда использование линейки просто нецелесообразно и отнимает много времени.
Шрифт зодчего
В отличие от рукописного, шрифт зодчего выполняется с помощью чертежных инструментов. Его используют для надписей на архитектурных чертежах, он считается самым красивым и несет, помимо всего прочего, декоративную функцию.
Шрифт зодчего содержит как прописные, так и строчные буквы. Для удобства построения символы вписывают в квадрат, а потом уже строят их по пропорциям. Высота букв обычно принимается равной 1/20 – 1/30 размера изображения: детали или конструкции.
Как выполнить надпись на чертеже?
Чтобы надпись на чертеже смотрелась органично, надо выбрать место для ее размещения и размер шрифта. Необходимо учесть масштаб изображения, характер чертежа, тип и толщину линий. Надписи не должны доминировать и привлекать к себе излишнее внимание, они только дополняют работу.
Шрифт – это палочка-выручалочка для инженеров, строителей и архитекторов. Он облегчает понимание чертежа и позволяет передать об объекте всю необходимую информацию.
www.nastroy.net
Шрифты — Техническое черчение
Чёткость и наглядность чертежа зависят от качества его оформления. Чертежи, правильно вычерченные, но имеющие плохо выполненные надписи, теряют вид. При выполнении надписей необходимо обращать внимание на то, чтобы размеры выбранных для надписей шрифтов гармонировали с размерами чертёжного листа. Чтобы научиться хорошо писать, необходима тренировка.
Каждый чертёж содержит различные надписи, состоящие из букв и цифр. При изучении шрифта следует ознакомиться вначале с конструкцией букв и цифр, затем переходить к надписям. На машиностроительных чертежах надписи должны быть выполнены стандартным шрифтом по ГОСТ 3454-46. Этот шрифт прост по своему начертанию и быстро осваивается. Конструкция букв’ и цифр стандартного шрифта приведена на фиг. 28, I и II.
Изучение шрифтов рекомендуется начинать с крупных размеров шрифта, например с 14-го, и постепенно переходить к более мелким размерам, не стремясь при этом придерживаться алфавитного порядка, а принимая лишь во внимание возрастающую степень трудности начертания букв и цифр.
При изучении чертёжного шрифта необходимо построить тонкими линиями, карандашом HB или H графическую сетку с соблюдением основных соотношений по высоте выбранного шрифта, а затем нанести от руки на эту сетку буквы и цифры. Проверив правильность начертания шрифта, можно приступить к обводке его тушью. Обводка выполняется простыми, а также специальными трубчатыми или воронкообразными перьями (фиг. 26). В практике для нанесения шрифтовых надписей с успехом пользуются нормографами (фиг. 27), представляющими собой целлулоидные пластинки, в которых имеются отверстия, соответствующие очертаниям элементов букв. Накладывая нормограф на бумагу и передвигая его по рейсшине или линейке, можно, не делая предварительно графической сетки, писать тушью чертёжный шрифт рейсфедером или же трубчатыми перьями соответствующих размеров.
Приводим выдержки из ГОСТ 3454-46, относящегося к шрифтам.
Стандарт устанавливает шрифты, обязательные к применению в машиностроительных чертежах, и содержит указания по выполнению надписей стандартным шрифтом.

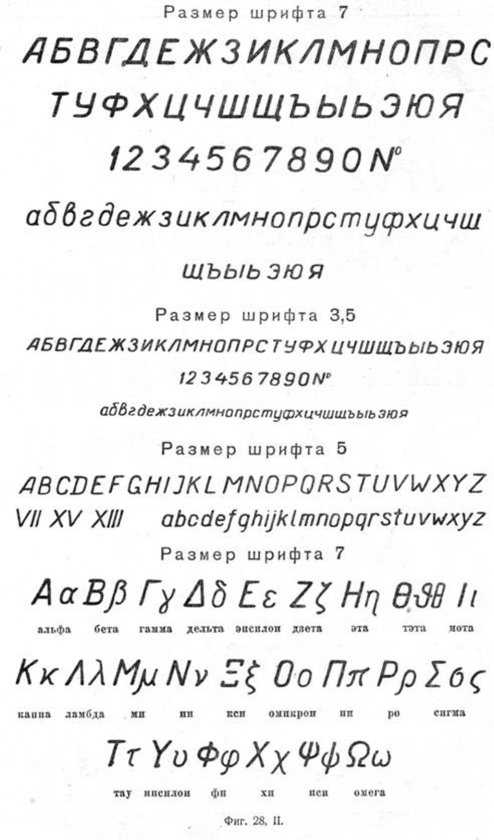

Начертание римских цифр для любого размера шрифта допускается по типу I, II, VII т. е. с чёрточками сверху и снизу.
1. Размером шрифта называется высота h прописных (заглавных) букв в миллиметрах.
Рекомендуются следующие размеры шрифтов: 14; 10; 7; 5; 3,5; 2,5.
В случае применения иных размеров, начертание букв и цифр должно сохраняться подобным указанному в настоящем стандарте.
2. Высота строчных букв составляет
3. Наклон шрифта к строке должен быть равен 75°. Допускается применять шрифт без наклона для обозначения номеров чертежей с сохранением указанных в стандарте типов и размеров цифр и букв.
4. Толщина обводки букв и цифр должна быть равна приблизительно 1/7 — 1/8 высоты.
5. Расстояние между строками не менее 1,4 размера шрифта.
Указания по выполнению надписей стандартным шрифтом
1. При конструировании шрифтов можно руководствоваться следующей таблицей (размеры в миллиметрах):
2. Нижние отростки букв Д, Ц, Щ делаются за счёт нормальных промежутков между строками.
3. Расстояние между словами должно быть не менее ширины одной буквы шрифта данного размера.
4. Если слова пишут одними прописными буквами и при этом получается кажущееся увеличение установленного расстояния между смежными буквами (например, сочетание букв Г и А, Г и Д, P и А, T и А и т. п.), то следует скрадывать получающееся зрительное искажение, уменьшая расстояние между буквами. Цифра 1 помещается на нормальном расстоянии от смежных цифр.5. Если при написании слова берут строчные буквы, то для заглавной (прописной) буквы толщина обводки должна быть такой же, как для строчных букв.

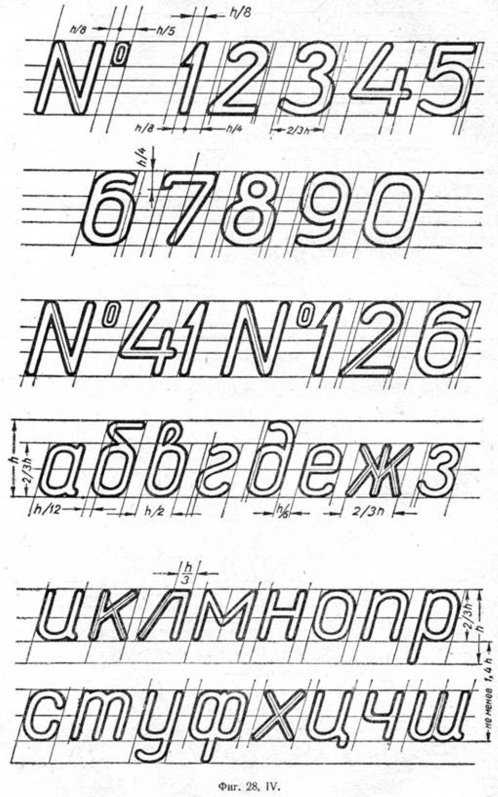

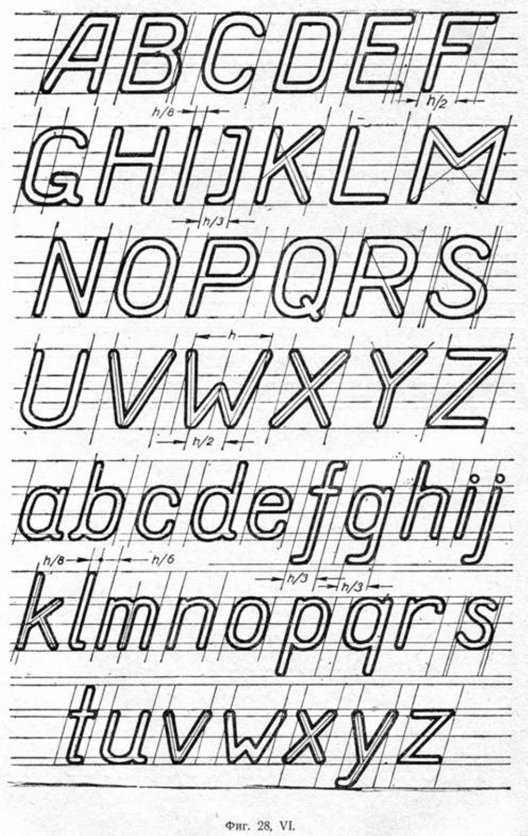

Построение букв и цифр стандартного шрифта и соотношения размеров отдельных их элементов приведены на фиг. 28, III и IV.
www.nacherchy.ru
Буквы для черчения. Чертежный шрифт. Алфавит. Правила написания прописных букв и цыфр
Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.
Шрифты чертежные (ГОСТ 2.304-81) предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. Для выполнения надписей в черчении используют ГОСТ. ГОСТ устанавливает номера чертежных шрифтов (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40) русского, латинского и других алфавитов.
Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.
Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм.
Высота буквы измеряется перпендикулярно к основанию строки. Шрифт выполняется с наклоном в 75° (ГОСТом допускается выполнять надписи чертежным шрифтом без наклона).
Для удобства написания букв чертежного шрифта выстраивают вспомогательную сетку (рис. 35), которую выполняют следующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. Откладывают на нижней линии строки ширину букв и расстояние между ними (табл. 3).
Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.
Рассмотрите начертание букв чертежного шрифта (рис. 35— 37). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисунках показана (стрелками) последовательность начертания каждой буквы.
Рис. 35. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки
рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов
Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов
Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв
Как вы, наверное, уже заметили, начертания многих строчных и прописных букв не отличаются между собой, например К — к, О — о и др. Начертание некоторых строчных букв отличается от начертания прописных (рис. 38).
При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.
3. Размеры букв чертежного шрифта
Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 39, а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно нулю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное расстояние между буквами Б и О, 0 и T следует сократить вполовину. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 39, б).
Рис. 39. Учет межбуквенного просвета при написании слов: а — правильно; б — неправильно
Рис. 40. Цифры и знаки
Начертание цифр и знаков показано на рисунке 40. (При выполнении чертежей выбирайте высоту шрифта не менее 3,5 мм.)
cherch.ru
Чертёжный шрифт
Часто приходится работать с чертежами выполнеными коллегами или сторонними людьми. Иногда чертёж необходим для работы, а иногда надо вырезать из него узел. Так вот стиль черчения у каждого человека свой. Но и шрифты все использую разные. Почему?
Согласно ГОСТ 2.304-81* (Гост можно посмотреть: тут или тут), надписи, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства, выполняют шрифтом с наклоном в 75° к основанию строки или без наклона , с толщиной линий шрифта 1:14 (тип А) или 1:10 (тип Б) размера (высоты) шрифта.[cut]
Чертёжный шрифт с наклоном в 75° к основанию строки
Т.е. ГОСТ чётко определяет какой шрифт необходимо использовать в чертежах. Но ему мало кто следует:
Примеры чертежей:
Пример 1: Пример 1. Не правильный чертёжный шрифт]
Пример 2: Пример 2. Не правильный чертёжный шрифт
Пример 3: Пример 3. Не правильный чертёжный шрифт
Максимально похожий шрифт в автокаде: ISOCPEUR курсив или без наклона
Шрифт ISOCPEUR
На мой вопрос: Почему вы не используете шрифт ISOCPEUR не каждый смог ответить, но несколько аргументов против мне высказали:
1. Иногда с этим шрифтом проблема — он перестаёт выделятся и его не возможно ни перенести, ни удалить.
Да, такое иногда происходит. Шрифт ISOCPEUR в автокаде перестаёт выделятся. Но это очень просто решается командой Texttofront —> Текст.
2. Он иногда выглядит «погрызанным». Тоже замечал такое. Но на распечатанный чертёж это никак не влияет. Только чуть отвлекает при работе в чертежом. Думаю тут необходимо покопаться в графических натсройках. Так что всё это не серьёзно. Во-первых. ГОСТ 2.304-81* нормирует шрифт, то пользоваться необходимо шрифтом ISOCPEUR (Либо другим, максимально похожим). Во-вторых. Чертёж выглядит гораздо красивее и внушительноо с шрифтом ISOCPEUR. Но это уже моё личное мнение.
rudic.ru
Шрифты чертежные: Агентство веб дизайна
Чертежный шрифт для надписей и размерных чисел на чертежах должен соответствовать ГОСТ 2.304 — 81 (СТ СЭВ 851 — 78 — 855 — 78). Этот шрифт отличается простотой, четкостью и однородностью очертания букв и цифр. Размер этого шрифта определяется высотой h прописных букв в миллиметрах, которая может быть 2,5; 3,5; 5; 7; 10; 14; 20 мм. Для шрифта типа Б допускается применять шрифт размера 1,8. Высота шрифта измеряется перпендикулярно основанию строки.
Стандартом установлено два типа шрифта А и Б. У шрифта типа А толщина обводки линий шрифта d = 1/14, а у шрифта типа Б толщина линий d = 1/10. Стандартный шрифт может быть прямой и с наклоном на 75° по отношению к горизонтальному основанию строки.
Высота строчных букв с определяется в зависимости от принятого размера шрифта и составляет (10/14) h для шрифта типа А и (7/10) h для шрифта типа Б, т. е. равна ближайшему меньшему размеру шрифта.

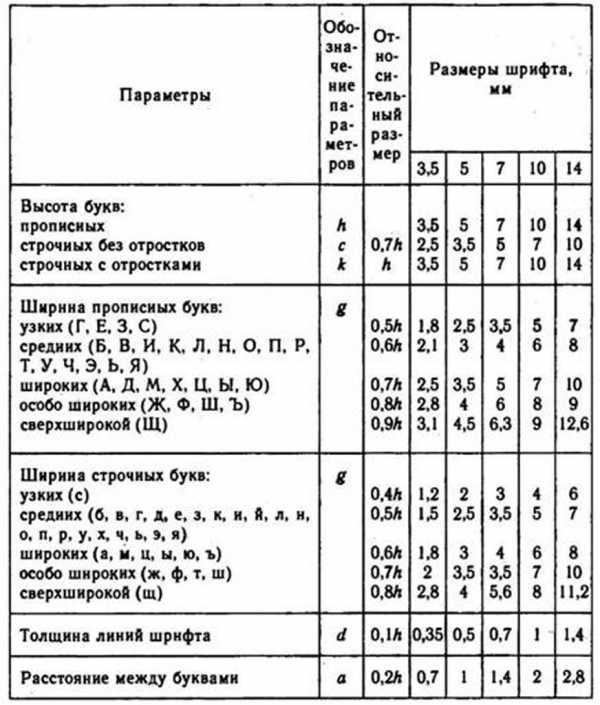

Ширина букв д принимается в зависимости от размера шрифта h или толщины обводки d линий, а также от типа шрифта А или Б. В табл. 3 приведены основные параметры шрифта типа А, а в табл. 4 — типа Б. На рис. 12, а показана форма букв русского алфавита (кириллицы), а также арабских цифр шрифта типа А, а на рис. 12, б — шрифта типа Б. Стандартом установлены также форма букв латинского и греческого алфавитов, римских цифр и различных знаков, применяющихся в технических текстах.

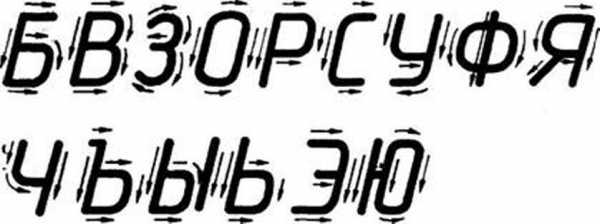

Навыки в выполнении надписей чертежным шрифтом приобретаются в процессе упражнений. Буквы и цифры следует писать на первых порах по сетке, сделанной по трафарету, с помощью инструментов.
Обводку тушью букв и цифр производят обычно специальными перьями или трубочками.
Надписи на строительных чертежах также следует выполнять чертежным шрифтом, предусмотренным ГОСТ 2.304 — 81. Однако в специальных архитектурных чертежах, выполняемых на подрамниках, на титульных листах проектов и т. п., допускается применять различные художественные шрифты. Например, на рис. 13 показан архитектурный узкий шрифт.
Таблица 3 | |||||||||||
Шрифт типа А (с/ = /г/14) | |||||||||||
Параметры шрифта | Обозначение | Относительный размер | Размеры в мм | ||||||||
Размер шрифта — высота прописных букв | И | (14/14) It | 14 d | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0, | 20.0 | |
Высота строчных букв | с | (10/14) h | 10 d | 1,8 | 2,5 | 3,5 | 7.0 | 14,0 | |||
Расстояние между буквами | а | (2/14) h | 2 d 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 | ||
Минимальный шаг строк (высота вспомогательной сетки) | b | (22/14) h | 22 d 4,0 | 5,5 | 8,0 | 11,0 | 16,0 | 22,0 | 31,0 | ||
Минимальное расстояние между словами | е | (6/14) It | 6 d 1,1 | 1,5 | 2,1 | 3,0 | 4,2 | 6,0 | 8,4 | ||
Толщина линий шрифта | d | (1/14) h | d | 0,18 | 0,25 | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | |
Таблица 4 | |||||||||||
Шрифт типа 1м/ (//10) | |||||||||||
Параметры шрифта | Обозначение | Относительный размер | Размеры в мм | ||||||||
Размер шрифта — высота прописных букв | И | (10/10) h | 10 d | 1,8 | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 | 20,0 |
Высота строчных букв | с | (7/10) h | 1 d | 1,3 | 1,8 | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 |
Расстояние между буквами | а | (2/Ю) h | 2 d | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 | 4,0 |
Минимальный шаг строк (высота вспомогательной сетки) | Ь | (17/10) h | 17 d | 3,1 | 4,3 | 6,0 | 8,5 | 12,0 | 17,0 | 24,0 | 34,0 |
Минимальное расстояние между словами | е | (6/10) h | 6 d | 1,1 | 1,5 | 2,1 | 3,0 | 4,2 | 6,0 | 8,4 | 12,0 |
Толщина линий шрифта | d | (1/10) h | d | 0,18 | 0,25 | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 |
Буквы этого шрифта прямые и узкие. Ширину букв рекомендуется принимать равной Vs их высоты.
parasolya.com
В зависимости от способа выполнения надписей шрифты можно разделить на две основные группы — шрифты рукописные (чертежный) и шрифты, выполненные при помощи чертежных инструментов (шрифт зодчего, романский и др.). Для надписей на архитектурных чертежах (особенно на выставочных и конкурсных), на зданиях, архитектурных и инженерных сооружениях (год постройки, наименование объекта и т. д.), мемориальных досках, а также на заглавных листах инженерно-строительных чертежей применяются декоративные шрифты, относящиеся ко второй группе. Из декоративных шрифтов широкое распространение в архитектурных и инженерно-строительных чертежах имеют шрифты зодчего и романский, которые относятся к категории вертикальных. Эти шрифты являются самыми красивыми и характеризуются большой простотой, четкостью очертаний и легкостью чтения. По выполнению они довольно трудные и требуют особо точного соблюдения пропорций как отдельных элементов букв, так и всех букв. Поэтому к изучению конструкции и выполнению надписей шрифтом зодчего и романским надо относиться со всей серьезностью. |
|||||||||||||||||||||||||||||||||||
ШРИФТ ЗОДЧЕГО Шрифт зодчего состоит из прописных, строчных букв и цифр. В зависимости от формы букв этот шрифт имеет несколько вариантов. Рассмотрим построение букв и цифр наиболее легкого варианта этого шрифта. Прописные буквы шрифта зодчего строятся в квадрате, сторона которого равна b. Сторона квадрата делится на девять частей, 1/3 часть принимают за модуль т, одновременно модуль является и шириной основной стойки. Ширина тонких элементов прописных букв принимается равной 1/3 модуля т. Полукружия букв в местах соединения со стойкой имеют ширину 1/3 m, а в широкой своей части они должны равняться модулю. Центры дуг можно легко найти при помощи дополнительно нанесенных горизонтальных и вертикальных линий.
На рис. 1 показаны прописные буквы, шрифта зодчего, из которого легко можно уяснить конструкцию каждой буквы и ход ее построения. На рис. 2 дано построение строчных буке этого шрифта. |
|||||||||||||||||||||||||||||||||||
Рис.1 | |||||||||||||||||||||||||||||||||||
Рис.1 | |||||||||||||||||||||||||||||||||||
Рис.1 | |||||||||||||||||||||||||||||||||||
Рис.2 | |||||||||||||||||||||||||||||||||||
Из построения видно, что вся высота буквы с выступом делится на пять частей, причем высота основной части буквы принимается равной трем частям. Половина одного деления принимается за ширину основной стойки. Ширина тонкого элемента принимается равной 1/2 ширины основной стойки (рис. 2). На рис. 3 дано построение цифр шрифта зодчего. Для удобства построения квадрат разделен сеткой. Все построения строчных букв и цифр подробно разработаны и дополнительных объяснений не требуют. |
|||||||||||||||||||||||||||||||||||
Рис.3 Рис.4 |
|||||||||||||||||||||||||||||||||||
При построении шрифта зодчего необходимо помнить, что ошибка в чередовании широких и узких элементов является недопустимой, ибо сразу же нарушится стиль шрифта. Высота прописных букв шрифта зодчего при выполнении надписей принимается равной 1/20 — 1/30 высоты изображения. На рис. 4 дан пример выполнения надписи шрифтом зодчего. |
|||||||||||||||||||||||||||||||||||
Рис.5 |
|||||||||||||||||||||||||||||||||||
РОМАНСКИЙ ШРИФТ Романский шрифт вертикальный. По выполнению он является также довольно трудным. Буквы романского шрифта состоят из равномерно чередующихся широких и узких элементов, что объясняется потребностью ритма. Малейшее нарушение правильности этих сочетаний или форм элементов букв сразу же дает себя чувствовать. Размер романского шрифта определяется его высотой, принимаемой равной примерно 1/20 высоты изображения. Единицей измерения элементов каждой буквы и цифры является модуль, представляющий собой величину, равную 1/7 высоты шрифта. Все буквы и цифры шрифта по ширине можно разделить на 10 групп, представленных в табл. 1. Все широкие элементы букв и цифр по толщине обводки равны одному модулю. Узкие элементы букв и цифр не должны быть больше 1/4 — 1/3 модуля. Все элементы букв как широкие, так и узкие заканчиваются подсечками, выступающими, как правило, в каждую сторону на один модуль. Углы, образующиеся в подсечках, смягчаются дугами, обеспечивающими плавный переход. Капли на концах узких элементов цифр 6, 9, 3 и буквы 3 в своей круглой части имеют диаметр в один модуль (иногда принимают 0,75 модуля). На рис. 6 показано начертание прописных букв и на рис. 7 — цифр романского шрифта с их относительными размерами, из которого можно уяснить конструктивные особенности каждой буквы и цифры. |
|||||||||||||||||||||||||||||||||||
Рис.6 | |||||||||||||||||||||||||||||||||||
Рис.6 | |||||||||||||||||||||||||||||||||||
Рис.7 |
|||||||||||||||||||||||||||||||||||
Таблица 1
Тщательное изучение конструкции букв и цифр романского шрифта и практика их начертания обеспечат хорошее выполнение надписей на архитектурных чертежах (фасадов зданий, перспектив, генеральных планов и т. п.). |
|||||||||||||||||||||||||||||||||||
УСПЕХОВ ВАМ! Для распечатки рисунков, можно щелкнуть на них правой кнопкой мыши и выбрать «Сохранить рисунок как» с последующим экспортом их в любой графический редактор, или выбрать «Печать рисунка» А.В. Андреев |
