технологические отличия и показатели. Какой метод получения цемента выбрать?

Существует несколько методов изготовления цемента: мокрый, полусухой, комбинированный и сухой. Основными способами, которые применяются на ведущих заводах, являются сухой и мокрый.

Мокрый способ производства цемента

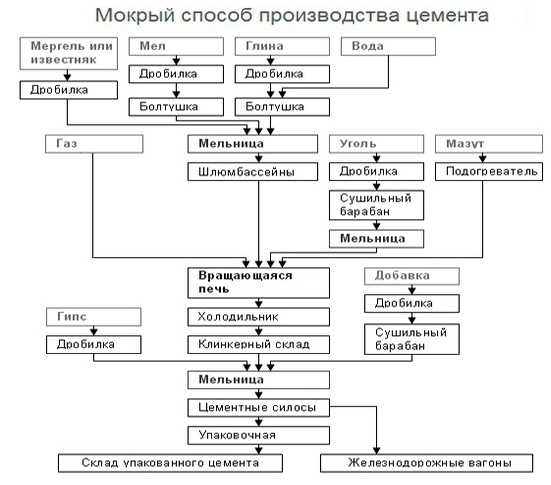

Схема изготовления цемента мокрым методом представлена на рисунке ниже.

Производство начинается с извлечения из карьеров твердого известняка, который впоследствии дробится на куски различного размера. Затем куски измельчаются в дробильных агрегатах, пока размеры частей известняка не будут превышать 8-10 мм.

Затем на мини-завод транспортируют глину из карьера и обрабатывают ее в вальцевых дробилках до той степени, пока размер кусочков будет достигать от 0 до 100 мм.

Далее измельченную смесь отмачивают в болтушках. В результате получается шлам из глины, влажность которого составляет до 70 %.

Затем он поступает в мельницу, где происходит процесс смешивания и размалывания с известняковой массой.

После этого шлам влажностью около 40 % направляется в вертикальный бассейн, в котором выполняется окончательный процесс корректировки. Эта операция имеет исключительное значение, так как на этом этапе обеспечивается химическая формула состава произведенного шлама.

Только после того как шлам пройдет контроль качества, он допускается к последующим этапам. Далее цементная масса транспортируется из вертикального оборудования (бассейна) в горизонтальный, в котором происходит хранение смеси перед поступлением в печь обжига. В горизонтальном бассейне сырьевая масса постоянно помешивается механическим путем с применением сжатого воздуха. Благодаря этому шлам не выпадает в осадок и полностью гомогенизируется. Если в процессе изготовления цемента применяются сырьевые компоненты, что имеют неизменный химический состав, то корректировка химического состава шлама осуществляется в горизонтальном бассейне.

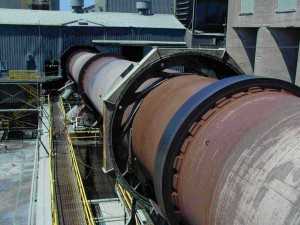

Затем шлам направляется в печь для обжига, в которой он превращается в клинкер. Полученная клинкерная основа цемента поступает в промышленный холодильник для охлаждения. После этого клинкер подвергается дроблению и подается в бункеры мельниц. Там клинкерная масса повторно измельчается.

Если для процесса обжига шлама используется твердое топливо, то возникает необходимость в строительстве дополнительного помещения для хранения и подготовки угля. Когда в производственном процессе применяется жидкое или газообразное топливо, то схема обжига клинкерной смеси имеет упрощенный вид.

В завершение цемент перенаправляется из бункеров мельниц в специальные помещения для хранения. На этом производственном этапе лаборанты осуществляют контроль качества продукции и определяют марку цемента. Только после этого продукция направляется в упаковочные аппараты.

Сухой способ производства цемента

Схема изготовления цемента сухим методом представлена на рисунке ниже.

Во время производства цемента сухим методом используется другая технологическая схема. Глина и известняк, добытые из карьера, после дробления направляются в сепараторную мельницу, где осуществляется помол, смешивание и сушка сырьевых компонентов. Полученная смесь направляется к смесительным аппаратам, где выполняется окончательное смешивание с применением сжатого воздуха. На данном этапе осуществляется корректировка химического состава цементной смеси.

Если применяется глинистый компонент, то сырьевая смесь подается для смешивания в шнеки, в которых происходит частичное увлажнение водой. На этом этапе образуются прочные гранулы, что имеют влажность не более 14 % — далее они поступают в печь для обжига.

При сухом методе производства процесс обжига сырья может выполняться в различных печах, здесь особое внимание уделяется приготовлению сырьевой массы. Дальнейшие этапы технологического процесса осуществляются так же, как и при мокром методе производства.

Особенности полусухого способа производства

Схема изготовления цемента полусухим методом представлена на следующем рисунке.

Полусухой метод производства цемента очень похож на сухой, но отличия все же есть.

Размер муки, что проходит стадию гранулирования, составляет 10-20 мм, а влажность 11-16 %. Сырье обжигается в печах Леполь и после этого образовавшиеся гранулы направляются на конвейерный кальцинатор.

Из печки выделяются газы, что проходят сквозь гранулы на решетке. В результате этого происходит их нагрев до 900 ºС и они полностью высушиваются. Во время такой термообработки выполняется декарбонизация смеси на 22-30 %, что важно для производства. По завершению этих процессов сырье направляется в печь, где и завершается процесс изготовления цемента. Обжиг гранулированного цемента может происходить в шахтных печах. При этом гранулирование выполняется с частицами угля, после этого цемент направляется на хранение.

Комбинированный метод производства цемента

Схема изготовления цемента комбинированным методом отображена на рисунке ниже.

Этот метод основывается на подготовке сырьевых компонентов по мокрому способу, а их обжиге – по схеме полусухого способа. Полученный в сырьевой мельнице шлам влажностью 30-45 % поступает в специальный фильтр, в котором он обезвоживается до влажности 15-20 %. Далее сырьевая смесь смешивается с пылью, что снижает влажность до 12-14 %.

Затем смесь поступает на обжиг, который выполняется в печах полусухого метода изготовления цемента. Остальные операции комбинированного метода не отличаются от этапов мокрого способа производства.

Методы производства выбирают исходя из технико-экономических и технологических факторов: свойств сырьевых компонентов, однородности и влажности смеси, наличия мощной топливной базы и других.

Полезное и важное по теме:

Поделитесь статьей с друзьями:

vproizvodstvo.ru

Мокрый и сухой способ производства цемента: основные отличия

Так называемые «мокрая» и «сухая» технология производства цемента являются самыми распространенными способами получения этого незаменимого строительного материала.

СодержаниеСвернуть

Российские цементные заводы используют преимущественно «мокрый» метод, в то же время практически все зарубежные производители связующего работают по «сухой технологии».

Отличия мокрой технологии производства цемента от сухой

Обе технологии имеют свои преимущества и свои недостатки. Основной недостаток, которым отличается мокрый способ производства цемента – значительная энергоемкость процесса, отражающаяся на себестоимости конечного продукта. Сухая технология отличается большей экологической опасностью и соответственно большими капитальными затратами на устранение данного фактора. Рассмотрим оба способа производства цемента подробнее.

«Мокрая» технология производства связующего

Технологическая схема мокрого способа предусматривает раздельную первичную обработку компонентов клинкера. Измельченные «ингредиенты» загружаются в специальное оборудование для кратковременной выдержки под слоем воды. После этого компоненты клинкера, мокрыми, попадают в специальные мельницы, где их перемалывают до состояния порошка и тщательно перемешивают.

Подготовленный таким образом шлам подается в вертикальные и горизонтальные «шлюмбассейны» на корректировку необходимого соотношения «ингредиентов». Следующей технологической операцией идет печной обжиг откорректированного шлама и охлаждение промышленными холодильными установками. Полученный таким образом клинкер измельчается до мелкодисперсного порошка – цемента. Далее производятся: лабораторный анализ на соответствие цемента требованиям ГОСТ, фасовка и отправка потребителю.

Преимущества «мокрой» технологии

  • Меньшие технологические затраты на измельчение сырья. Такие компоненты как мел и глина хорошо размокают в воде при первичной обработке в бассейнах. Соответственно процесс их измельчения происходит намного проще и легче;
  • Транспортировка, усреднение и корректировка шлама происходит проще и экологически безопаснее, чем аналогичные операции при сухой технологии;
  • В разы меньшее пылеобразование;
  • Конструкция печей обжига шлама проста, надежна и имеет высокий Коэффициент Использования пространства – от 0,89 до 0,91;
  • Имеется принципиальная возможность использовать сырьевые компоненты «пестрого» химсостава и хорошей гомогенизации шлама.

Недостатки

  • Большой удельный расход тепловой энергии на обжиг сырья для производства цемента. Сырье поступающее на обжиг, имеет среднюю влажность 35-45%. Соответственно для испарения влаги и прогрев компонентов требуется порядка 5 450-6 800 кДж/кг тепловой энергии или 35% тепловой мощности печи. Поэтому часть обжиговой печи работает как сушильный агрегат со всеми вытекающими «неприятностями»;
  • Высокая материалоемкость обжиговых печей при небольшой производительности.

Указанные недостатки выливаются в относительно низкую производительность труда, значительные технологические и эксплуатационные расходы, обуславливающие относительно высокую себестоимость производства.

«Сухая» технология производства связующего

В этом случае основное производственно-технологическое оборудование аналогично мокрому способу. Изменения заключаются в принципиально иной технологической схеме производства клинкера. После предварительного измельчения компоненты клинкера подаются в сушильные барабаны, причем каждый компонент подается в отдельный барабан. После сушки «ингредиенты» перемешиваются и поступают в общую мельницу для дальнейшего измельчения и ввода присадок.

Следующая операция обусловлена видом и влажностью глины. Все остальные компоненты корректируются по указанным параметрам глины. Суть операции заключается в незначительном увлажнении (не более 13% влажности) шлама и последующую подачу на обжиг. Соответственно небольшой влажности энергетические затраты на обжиг небольшие, а печи менее металлоемки и менее габаритны. Операции, следующие после обжига шлама, аналогичны предыдущему способу производства цемента.

Преимущества «сухой» технологии

  • Относительно невысокий удельный расход тепловой энергии расходуемой на обжиг клинкера – 2 900-3 700 кДж/кг;
  • Меньший на 30-40% объем печных газов при аналогичной производительности и возможность их вторичного использования для сушки компонентов. Это позволяет существенно снизить энергозатраты на производство клинкера и требует меньших капиталовложений на обеспыливание;
  • Относительно меньшая металлоемкость обжиговых печей при большей производительности по сравнению с «мокрой» технологией. Производственная мощность печей при «сухом» способе – от 3 000 до 5 000 тонн продукта в сутки, что на 100-200% мощнее аналогичного оборудования работающего по «мокрой» технологии;
  • Отсутствует необходимость в наличии мощных источников технологической воды.

Недостатки

  • В разы большее пылевыделение, обуславливающее сложность обеспечения санитарных норм и охрану окружающего пространства;
  • Относительная сложность конструкции обжиговых печей;
  • «Капризность» обжиговых печей по отношению колебаний химсостава сырья, его дисперсности и степени важности;
  • Относительно низкий Коэффициент Использования печей – от 0,7 до 0,8;

Более высокая трудоемкость энергоемкость на помол компонентов, обусловленные их низкой влажностью.

salecement.ru

Технология производства цемента

На сегодняшний день цемент является наиболее востребованным и популярным строительным материалом, без которого невозможна ни одна стройка. Но мало кто знает технологию производства цемента, а ведь эти знания могут быть весьма полезными. Цемент — это искусственный материал, который получают в результате соединения гипса, глины, известняка и различных минеральных добавок.


В общем виде процесс создания цемента происходит следующим образом:

Первоначально происходит добыча сырья и его транспортировка на завод. Затем сырьевой материал дробят и перемалывают. После этого приготавливается сырьевая смесь. Далее идет получение клинкера (т.е. обжиг сырьевой смеси). И последним этапом является помол клинкера, добавление в него различных необходимых добавок. Однако данный процесс может происходить по различным технологиям. Рассмотрим подробнее конкретные технологии производства цемента.

При производстве цемента мокрым способом сырьем для производства клинкера является твердый известняковый и мягкий глинистый компоненты. Сперва происходит очень тщательное измельчение сырья, ведь только из мельчайших частичек можно получить по-настоящему однородный клинкер. Измельчение сырья происходит в несколько этапов, ведь зачастую исходные размеры сырьевых материалов достаточно большие, и сперва приходится пропускать большие куски через дробилки, а потом полученные мелкие кусочки пропускают через мельницы или болтушки (обязательно с большим количеством воды), это зависит от исходных материалов. Например, глинистый материал перемалывают в мельницах, а мел — в болтушках. Но, в конце концов, все исходные материалы направляются в мельницы и перемалываются вместе, это позволяет получить очень однородный состав сырьевого шлама. При этом соотношение глиняного шлама и известняка является необходимым для получения определенного клинкера. Но из-за особенностей химического состава сырья пропорции все равно получаются не очень точными, и для получения необходимого химического состава применяются специальные бассейны, в которых и происходит корректировка состава.

Шлам, приготовленный мокрым способом, является сметанообразным и имеет в своем составе 35-45% воды. Далее смесь подается в печь. Печь представляет собой длинный, до 200 метров, стальной барабан, диаметром до 7 метров, покрытый изнутри огнеупорным кирпичом. Такая громадная печь в сутки может выдавать до 3.000 тонн клинкера. Печь устанавливается под уклоном, и с верхнего холодного конца подается шлам, а с нижнего горячего конца подается топливо. Печь вращается и шлам постепенно продвигается к выходу, при этом температура становится все больше и в месте горения топлива может достигать 17.000 градусов. При такой температуре происходят химические реакции и образовывается клинкер. Одновременно с этим газы, образованные горением топлива, движутся вверх по барабану, подогревая продвигающийся материал. Из печи клинкер помещается в холодильник. После этого он поступает на помол. Крупные куски клинкера подвергаются дроблению до зерен с максимальным размером 1см, это делается для облегчения работы мельниц. В мельницах клинкер измельчается вместе с различными гидравлическими и другими добавками и гипсом. Гидравлические добавки сами по себе являются пористыми, содержание влаги в них может достигать более 30%, поэтому перед помолом происходит сушка. Одновременное измельчение в мельницах позволяет достигнуть отличной однородности, что является одним из важнейших параметров качества цемента. После мельниц цемент транспортируется на склады, где дожидается отправки потребителю.

Технология производства цемента сухим способом

Технология производства цемента сухим способом в принципе схоже с технологией производства мокрым способом. Главным образом рассмотрим отличия, а помол цемента, подготовка добавок, хранение цемента — все аналогично.

После дробления известняка и глины их высушивают до 1% влажности и перемалывают в сырьевую муку. Для сушки сырья используются либо сушильные барабаны (при раздельной сушке), либо специальные мельницы (при одновременной сушке), где оба компонента перемалываются и при этом сушатся. Последний способ применяется на большинстве заводов т.к. является наиболее эффективным.

Для подправки химического состава сырьевой муки при производстве цемента сухим способом используются не бассейны, а корректирующие силосы, в которых смесь перемешивается при помощи сжатого воздуха. Для первичного нагревания смеси используются специальные циклонные теплообменники (обычно в количестве 4 штук, соединенных между собой газоходами длиной до 70 метров, в которых смесь находится не более 30с и нагревается до температуры 800 градусов, при этом вся влага из нее испаряется). Затем сырьевая мука поступает в печь, где происходит окончательное образование клинкера. Из печи клинкер поступает в холодильник и далее на клинкерный склад.

Производство цемента полусухим способом

Используя технологию  производства цемента полусухим способом нужно знать, что приготовление сырьевой муки не отличается от сухого способа. Но особенностью является то, что дальше мука проходит грануляцию в специальных установках — грануляторах, и далее в виде гранул 1-2 см и влажностью до 16% идет на обжиг.

Обжиг гранул происходит в специальных коротких вращающихся печах с установленными кальцинаторами (кальцинатор представляет собой решетку, которая движется со скоростью до 50 м/ч), гранулы лежат на решетке и находятся под воздействием нагретого в печи газа, при этом гранулы декарбонизируются на 20-30% и нагреваются до температуры 900 градусов. После частичной декарбонизации гранулы подаются в печь, где и завершается процесс образования клинкера.

Если при производстве сырьевой муки в нее добавляются частички угля, то обжиг можно производить в шахтных печах (шахтная печь представляет собой вертикальную шахту, где топливо подается с нижнего конца, а сырьевые гранулы подаются сверху). В таком случае частички угля внутри сырья сгорают, что вызывает дополнительный нагрев гранул. Выгрузка полученного клинкера производится внизу шахты, после чего он отправляется на склад.

Производство цемента комбинированным способом

Особенностью данной технологии производства цемента является то, что подготовка материала для обжига производится по мокрому способу, а непосредственно обжиг проходит по схеме полусухого производства.
Шлам, имеющий влажность 35-45%, пройдя корректировку химического состава, подается в барабанный или дисковый вакуумфильтр, в котором происходит процесс обезвоживания. Влажность смеси при этом падает до 20%. Далее в полученную смесь добавляется пыль, которую улавливают фильтры печи, это предотвращает слипание материала и снижает влажность примерно до 14%. Обжиг производится в печах, применяемых при полусухом способе производства цемента. Все остальные производственные операции аналогичны операциям производства цемента мокрым способом.

Достоинства и недостатки различных способов производства цемента

При мокром способе производства цемента  значительно возрастает расход тепла, однако присутствие воды в мельницах облегчает измельчение материалов. При природной влажности исходного сырья более 10% наиболее целесообразным видится использовать мокрую технологию производства цемента.

Также мокрый способ наиболее оптимален, если для создания цемента применяется два мягких материала, ведь измельчить их можно банально размешав в воде. Сухой способ применяется, когда влажность сырья не превышает 10%. Если исходный материал довольно пластичный — предпочтение можно отдать полусухой технологии производства цемента, ведь в таком случае получаются прочные гранулы. Раньше был наиболее распространен мокрый способ производства цемента, но последнее время все более и более популярным становится сухой способ.



Также будет интересным почитать:

на Ваш сайт.

goshara.ru

Технологии производство цемента — сухой и мокрый способы

Цемент пользуется огромной популярностью в строительстве. Его применяют как самостоятельно, так в качестве компонента многих строительных составов (к примеру, в производстве железобетона и бетона). Изготовление цемента – дорогостоящий и энергоемкий процесс. Заводы размещают в непосредственной близости к месту добычи сырья, из которого в дальнейшем будет создаваться продукт.

Производство цемента включат 2 этапа:

  • получение клинкера,
  • измельчение клинкера и введение добавок.

На получение клинкера приходится приблизительно 70% себестоимости стройматериала.

Начинается все с добычи сырьевых материалов. Как правило, добыча известняка осуществляется путем сноса части горы, после которого  открывается слой желто-зеленого известняка. Глубина залегания известнякового слоя – приблизительно 10 м, толщина – в среднем 0,7 м. После того, как сырье доставлено на завод, производится обжиг в специальной печи при температуре +1450°С, в результате которого получают клинкер.

На второй стадии производства цемента осуществляют дробление клинкера, гипсового камня, сушка добавок. Затем производится помол клинкера вместе с добавками и гипсом. Гипс добавляют в размере 5% от общей массы, добавки вводят в зависимости от типа смеси.

Однако, учитывая тот факт, что технические и физические характеристики сырьевого материала могут отличаться, для каждого типы сырья предусмотрен свой способ подготовки.

Способы производства цемента:

  • мокрый,
  • сухой,
  • комбинированный.

Изготовление цемента мокрым способом

Мокрый способ предусматривает изготовление цемента с применением карбонатного компонента (мела) и силикатного компонента (глины). Также используются железосодержащие добавки (пиритные огарки, конверторный шлам и пр.). Влажность мела не должна быть более 29%, а влажность глины – не выше 20%. Называется этот способ производства цемента тому, потому что измельчение сырья осуществляется в воде, на выходе образуется шихта в виде суспензии на водной основе. Влажность шихты – 30-50%. Далее производится обжиг шлама в печи, в результате которого выделяется углекислота. Образовавшиеся шарики-клинкеры перемалывают в тонкий порошок под названием цемент.

Производство цемента сухим способом

Данный способ по праву считается наиболее экономически выгодным. Особенность его в том, что на всех стадиях используются материалы только в сухом состоянии. Выбор схемы производства цемента определяется химическими и физическими характеристиками сырья. Наиболее востребованным признано изготовление материалов во вращающихся печах, в котором используются глина и известняк.

После того, как глина и известняк прошли измельчение в дробилке, их сушат до требуемого состояния (влажность — не более 1%). Просушка и измельчение производиться в сепараторной машине, после чего смесь отправляется в циклонные теплообменники, где находится не боле 30 секунд. Далее идет стадия, на которой производиться обжиг сырья с дальнейшим перемещением в холодильник. Затем клинкер направляется на склад, где происходит его перемалывание и фасовка. Подготовка гипса и добавок, а также хранение и транспортировка цемента идентичны тем, которые производятся при мокром способе.

Комбинированный вариант производства цемента

Шлам получают «мокрым» способом, после чего смесь  обезвоживается в специальных фильтрах до того момента, пока уровень влажности не достигнет 16-18%. Далее сырье отправляют на обжиг. Второй вариант комбинированного способа производства цемента предусматривает сухое изготовление сырьевой массы, в которую затем вводят 10-14% воды и гранулируют. Размер гранул не должен превышать 15 мм. Далее производится обжиг.

Для каждого способа производства используют свое оборудование и определенную последовательность операций.

Современные производства ориентируют деятельность на получение материала сухим методом. Его по праву считают будущим цементной промышленности.

aquagroup.ru

Технология производства цемента — мокрый способ — Мокрый способ производства — Технология производства цемента — Каталог статей



Обычно содержание СаСО3 в шламе составляет 75 — 78%. Отклонение от него допускается не более 0,1%. Откорректированный шлам хранится в горизонтальных шламбассейнах. Из них шлам перекачивают мощными насосами  в распределительный бачок установленный над печью. Из бачка шлам поступает в печь на, обжиг.

Выходящий из печи клинкер интенсивно охлаждается в колосниковом холодильнике и поступает на клинкерный склад, где выдерживается 3–4 недели. Здесь создается промежуточный запас клинкера, обеспечивающий бесперебойную работу завода. Кроме того, в клинкере при вылеживании совершается в естественных условиях ряд физико-химических процессов, способствующих повышению качества и стабилизации свойств цемента, поэтому выдерживание клинкера на складе представляет собой отдельную технологическую операцию. При выдерживании происходит гашение атмосферной влагой СаО несвязанного. Одновременно с этим стекловидная часть клинкера кристаллизуется, двухкальциевый силикат 2СаО·SiО2 из β-модификации частично превращается γ-форму. Все это приводит к стабилизации состава клинкера, некоторому разрыхлению его и облегчению последующего помола. Помимо клинкера, на клинкерных складах хранятся предварительно раздробленные минеральные добавки (трепел, опока, шлак и др.), которые вводят в состав цемента при помоле клинкера.

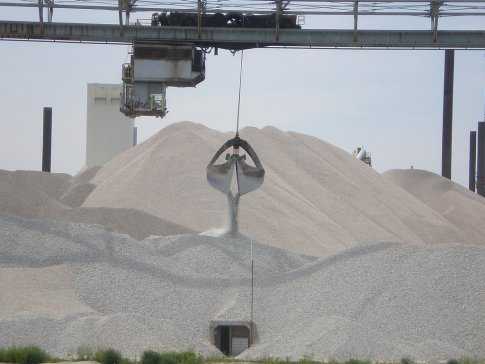

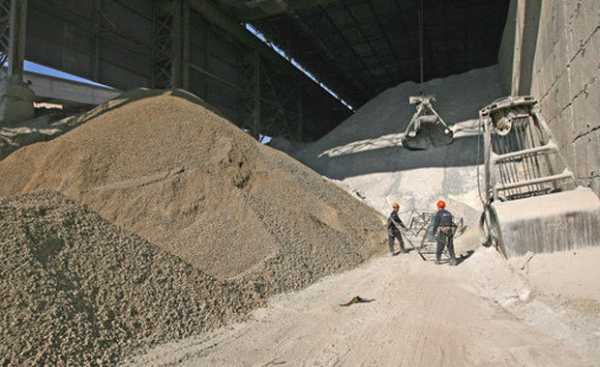

Открытые клинкерные склады оборудованы мостовыми кранами с грейферными захватами, с помощью которых клинкер и минеральные добавки подают в расходные бункера цементных мельниц.

В силосных складах составляющие цемента поступают на сборный ленточный конвейер, который доставляет их к мельницам. Питание шаровых мельниц осуществляется с помощью тарельчатых дозаторов, установленных под расходным бункером возле каждой мельницы. Одновременно с размалываемыми материалами в мельницы подают интенсификаторы помола.

Влажность размалываемых материалов не должна превышать у клинкера — 0,3%, у минеральных добавок — 2%, у гипса — 10%. При необходимости минеральные добавки перед помолом высушиваются.

Тонкость помола оказывает существенное влияние на свойства портландцемента. Чем тоньше размолот клинкер, тем быстрее схватывается и твердеет цемент и выше его прочность в начальные сроки твердения.

Тонкость помола должна быть такой, чтобы при просеивании не менее 85% цемента свободно проходило через сито №008. При этом удельная поверхность цемента не должна быть меньше 250 — 300 и превышать 700 м2/кг. Из шаровых мельниц цемент пневмотранспортом загружают в силоса. Вместимость силосов 2500 — 10000 т, а иногда и более. Силоса оборудованы пневматическими устройствами для рыхления и гомогенизации цемента при хранении.

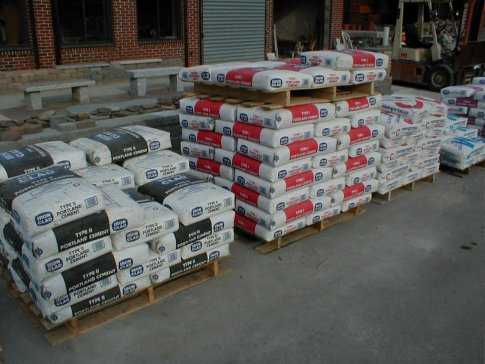

Цемент упаковывается в мешки специальными машинами, производительность которых достигает 120 т/ч. Каждая партия его снабжается паспортом, в нем указываются масса, марка, название цемента.

cement.ucoz.ru

7. Технология производства портландцемента

7.1. Способы производства портландцемента

Производство
портландцемента включает ряд
технологических операций, которые можно
разделить на две основные группы. Первая
— это операции по производству клинкера,
вторая — измельчение клинкера совместно
с гипсом, а в ряде случаев и с другими
добавками, т. е. приготовление
портландцемента. Получение клинкера —
наиболее сложный и энергоемкий процесс,
требующий больших капитальных и
эксплуатационных затрат. Доля клинкера
в стоимости портландцемента достигает
70—80 %. Производство клинкера состоит
из добычи сырьевых материалов,
дробления, помола и смешивания их в
определенном соотношении, обжига
сырьевой смеси и магазинирования
клинкера.

Комплекс операций
по получению из клинкера портландцемента
включает следующие технологические
процессы: дробление клинкера, сушку
минеральных добавок, дробление гипсового
камня, тонкое измельчение клинкера
совместно с активными минеральными
добавками и гипсом, складирование,
упаковку и отправку цемента потребителю.

Даже в пределах
одного месторождения химико-минералогический
состав сырья меняется в широких пределах.
Поэтому получение сырьевой смеси
постоянного состава — сложная задача.
С другой стороны, перерабатываемое
цементной промышленностью сырье
отличается не только составом, но и
физико-техническими свойствами
(влажностью, прочностью и т. д.). Для
каждого вида сырья должен быть выбран
такой способ подготовки, который
обеспечивал бы тонкое измельчение и
равномерное перемешивание компонентов
шихты с минимальными энергетическими
затратами. Это послужило причиной
появления в цементной промышленности
трех способов производства, отличающихся
технологическими приемами подготовки
сырьевых смесей: мокрого, сухого и
комбинированного При мокром способе
тонкое измельчение сырьевой смеси
производят в водной среде с получением
шихты в виде водной суспензии — шлама
влажностью 30—50%. При сухом способе
сырьевую шихту готовят в виде
тонкоизмельченного сухого порошка,
поэтому перед помолом или в процессе
его сырьевые материалы высушивают.

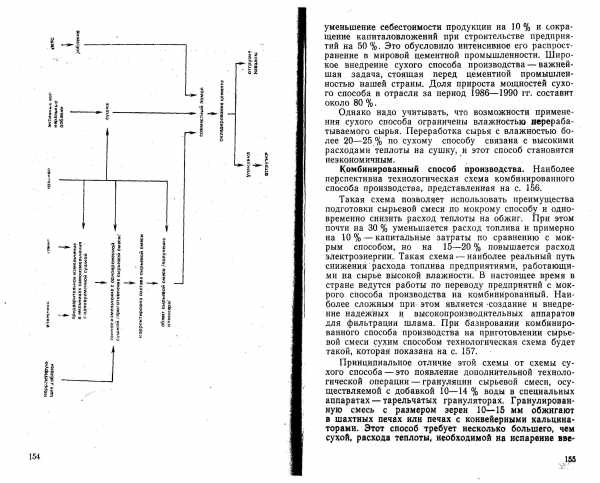

Комбинированный способ может базироваться
как на мокром, так и на сухом способе
приготовления шихты. В первом случае
сырьевую смесь готовят по мокрому
способу в виде шлама, а затем обезвоживают
на фильтрах до влажности 16—18 % и подают
на обжиг в печи в виде полусухой массы.
Во втором варианте сырьевую смесь
готовят по сухому способу, а затем
гранулируют с добавкой 10—14 % воды и
подают на обжиг в виде гранул диаметром
10—15 мм. Каждый способ производства
может быть реализован в виде нескольких
технологических схем, отличающихся как
последовательностью операций, так и
видом используемого оборудования. Выбор
конкретной технологической схемы,
определяется свойствами перерабатываемого
сырья (твердостью, однородностью,
влажностью).

Мокрый способ
производства.
На отечественных
цементных предприятиях при подготовке
сырьевой смеси по мокрому способу в
большинстве случаев используют твердый
карбонатный (известняк) и мягкий глинистый
(глина) компоненты. Принципиальная
технологическая схема получения
портландцемента представлена на схеме
1.

Известняк как
более твердый материал предварительно
подвергается дроблению, а пластичная
глина измельчается в присутствии воды
в специальных аппаратах (болтушках или
мельницах-мешалках). Окончательное
тонкое измельчение с получением
однородной смеси известняка, глиняного
шлама и корректирующих добавок происходит
в шаровых трубных мельницах. Хотя
компоненты дозируют в мельницы в заданном
соотношении, из-за колебаний их
химико-минералогических характеристик
не удается получить в мельнице шлам
состава, отвечающего установленным
параметрам. Поэтому необходима специальная
технологическая операция по корректировке
его состава. После проверки соответствия
состава шлама заданным показателям его
подают на обжиг во вращающуюся печь,
где завершаются химические реакции,
приводящие к получению клинкера. Затем
клинкер охлаждается в холодильнике и
поступает на склад, где также хранятся
гипс и активные минеральные добавки.
Эти компоненты предварительно должны
быть подготовлены к помолу. Активные
минеральные добавки высушивают до
влажности не более 1 %, гипс подвергают
дроблению. Совместный тонкий размол
клинкера, гипса и активных минеральных
добавок в шаровых трубных мельницах
обеспечивает получение цемента высокого
качества. Из мельниц цемент поступает
в склады силосного типа. Отгружают его
либо навалом (в автомобильных и
железнодорожных цементовозах), либо
упакованным в многослойные бумажные
мешки.

При приготовлении
шлама из двух мягких (мела и глины) и
двух твердых компонентов (известняка
и глинистого мергеля) последовательность
основных технологических операций не
меняется. Однако особенности свойств
измельченного сырья и стремление к
выбору наименее энергоемких технических
решений обусловливают существенные
отличия способов измельчения компонентов.
При использовании двух мягких компонентов
принципиальная технологическая схема
будет такой, которая показана на схеме
2.

Такая технологическая
схема позволяет эффективно использовать
способность мягкого сырья распускаться
в воде. Применение мощного современного
оборудования для предварительного
измельчения сырья (например, мельниц
«Гидрофол») позволяет отказаться от
его дробления. Однако на стадии
предварительного измельчения часть
сырья остается недоизмельченной, и
получение шлама также должно завершаться
в шаровой трубной мельнице.

При использовании
двух твердых компонентов принципиальная
технологическая схема приобретает
новый вид (см. схему 3).

В данной
технологической схеме повышенная
твердость глинистого сырья обусловливает
необходимость его предварительного
дробления. Тонкое измельчение всех
компонентов происходит в одну стадию
в шаровой мельнице. Очевидно, что этот
вариант технологической схемы связан
с большими трудностями получения
однородной тонкодисперсной смеси и
большим расходом энергии.

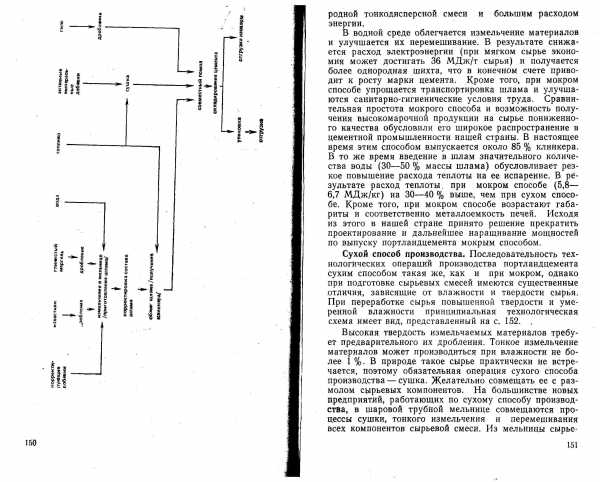

В водной среде
облегчается измельчение материалов и
улучшается их перемешивание. В результате
снижается расход электроэнергии (при
мягком сырье экономия может достигать
36 МДж/т сырья) и получается более
однородная шихта, что, в конечном счете,
приводит к росту марки цемента. Кроме
того, при мокром способе упрощается
транспортировка шлама и улучшаются
санитарно-гигиенические условия труда.
Сравнительная простота мокрого способа
и возможность получения высокомарочной
продукции на сырье пониженного качества
обусловили его широкое распространение
в цементной промышленности нашей страны.
В настоящее время этим способом
выпускается около 85 % клинкера.

Схема 1

Схема 2

Схема
3

В то же время
введение в шлам значительного количества
воды (30—50 % массы шлама) обусловливает
резкое повышение расхода теплоты на ее
испарение. В результате расход теплоты,
при мокром способе (5,8— 6,7 МДж/кг) на
30—40 % выше, чем при сухом способе. Кроме
того, при мокром способе возрастают
габариты и соответственно металлоемкость
печей. Исходя из этого в нашей стране
принято решение прекратить проектирование
и дальнейшее наращивание мощностей по
выпуску портландцемента мокрым способом.

Сухой способ
производства.
Последовательность
технологических операций производства
портландцемента сухим способом такая
же, как и при мокром, однако при подготовке
сырьевых смесей имеются существенные
отличия, зависящие от влажности и
твердости сырья. При переработке сырья
повышенной твердости и умеренной
влажности принципиальная технологическая
схема имеет вид, представленный на схеме
4.

Высокая твердость
измельчаемых материалов требует
предварительного их дробления. Тонкое
измельчение материалов может производиться
при влажности не более 1 %. В природе
такое сырье практически не встречается,
поэтому обязательная операция сухого
способа производства — сушка. Желательно
совмещать ее с размолом сырьевых
компонентов. На большинстве новых
предприятий, работающих по сухому
способу производства, в шаровой трубной
мельнице совмещаются процессы сушки,
тонкого измельчения и перемешивания
всех компонентов сырьевой смеси. Из
мельницы сырьевая смесь выходит в виде
тонкодисперсного порошка — сырьевой
муки. В железобетонных силосах производятся
корректировка ее состава до заданных
параметров и гомогенизация перемешиванием
сжатым воздухом. Готовая сырьевая смесь
поступает на обжиг. Вращающиеся печи
сухого способа производства оборудованы
запечными теплообменными устройствами
(циклонными теплообменниками). В них за
несколько десятков секунд сырьевая
смесь нагревается до 700—800°С, дегидратируется
и частично декарбонизируется. Завершается
обжиг клинкера во вращающейся печи.

Необходимость
экономии расхода топлива вынуждает
перерабатывать по сухому способу
материалы со все более высокой влажностью.
Технологическая схема производства
портландцемента из такого сырья выглядит
следующим образом (см. схему 5).

Предварительное
измельчение материалов повышенной
влажности при сухом способе целесообразно
осуществлять в мельницах самоизмельчения
типа «Аэрофол», позволяющих перерабатывать
сырье с влажностью до 25 %. Однако полностью
высушиться сырье при этом не успевает
и в шаровой мельнице одновременно с
доизмельчением крупных частиц и
получением однородной сырьевой смеси
производится ее досушка.

Приготовление
сырьевой смеси в виде порошка усложняет
технологическую схему. Увеличивается
число энергоемкого оборудования, более
«капризного» при эксплуатации. Сложнее
при сухом способе обеспечить санитарные
условия и охрану окружающей среды. Но
решающим его преимуществом является
снижение расхода теплоты на обжиг
клинкера до 3,4—4,2 МДж/кг. Кроме того, на
35—40 % уменьшается объем печных газов,
что соответственно снижает стоимость
обеспыливания и дает больше возможностей
по использованию теплоты отходящих
газов для сушки сырья.

Важнейшее
преимущество сухого способа — более
высокий съем клинкера с 1 м3печного
агрегата. Это позволяет проектировать
и строить печи по сухому способу в 2—3
раза более мощные, чем по мокрому. В
целом по технико-экономическим показателям
сухой способ превосходит мокрый. При
использовании мощных печей он обеспечивает
снижение удельного расхода топлива на
обжиг клинкера примерно вдвое, рост
годовой выработки на одного рабочего
примерно на 40 % и уменьшение себестоимости
продукции на 10 % и сокращение капиталовложений
при строительстве предприятий на 50 %.
Это обусловило интенсивное его
распространение в мировой цементной
промышленности. Широкое внедрение
сухого способа производства — важнейшая
задача, стоящая перед цементной
промышленностью нашей страны. Доля
прироста мощностей сухого способа в
отрасли за период 1986—1990 гг. составит
около 80 %.

Схема
4

Схема
5

Однако надо
учитывать, что возможности применения
сухого способа ограничены влажностью
перерабатываемого сырья. Переработка
сырья с влажностью более 20—25 % по сухому
способу связана с высокими расходами
теплоты на сушку, и этот способ становится
неэкономичным.

Комбинированный
способ производства.
Наиболее
перспективна технологическая схема
комбинированного способа производства,
представленная на схеме 6.

Такая схема
позволяет использовать преимущества
подготовки сырьевой смеси по мокрому
способу и одновременно снизить расход
теплоты на обжиг. При этом почти на 30 %
уменьшается расход топлива и примерно
на 10% — капитальные затраты по сравнению
с мокрым способом, но на 15—20 % повышается
расход электроэнергии. Такая схема —
наиболее реальный путь снижения расхода
топлива предприятиями, работающими на
сырье высокой влажности. В настоящее
время в стране ведутся работы по переводу
предприятий с мокрого способа производства
на комбинированный. Наиболее сложным
при этом является создание и внедрение
надежных и высокопроизводительных
аппаратов для фильтрации шлама. При
базировании комбинированного способа
производства на приготовлении сырьевой
смеси сухим способом технологическая
схема будет такой, которая показана на
схеме 7.

Принципиальное
отличие этой схемы от схемы сухого
способа — это появление дополнительной
технологической операции — грануляции
сырьевой смеси, осуществляемой с добавкой
10—14 % воды в специальных аппаратах —
тарельчатых грануляторах. Гранулированную
смесь с размером зерен 10—15 мм обжигают
в шахтных печах или печах с конвейерными
кальцинаторами. Этот способ требует
несколько большего, чем сухой, расхода
теплоты, необходимой на испарение
введенной при грануляции воды; не всякая
сырьевая смесь способна давать прочные
гранулы, не разрушающиеся при обжиге;
сложна конструкция используемых печных
агрегатов. В то же время обжиг
гранулированного сырья позволяет
стабилизировать режим работы печей,
улучшить теплообмен, повысить качество
клинкера.

Таким образом,
каждый способ производства портландцемента
имеет свои достоинства и недостатки.
Преобладание того или иного способа в
разных странах определяется
технико-экономическими особенностями
развития цементной промышленности.

studfiles.net

2.1 Мокрый способ производства портландцемента. Технология производства цемента

Похожие главы из других работ:

Многопустотные плиты перекрытия

3. Конвейерный способ производства

При поточном способе организация производства процессы формования, твердения и распалубки изделий выполняются на специализированных постах, входящих в состав технологического потока…

Неорганические и воздушные вяжущие вещества. Производство и применение

3.3 Способ получения портландцемента

Изобретение относится к производству строительных материалов. Способ получения портландцемента включает получение портландцементного клинкера, содержащего трехкальциевый силикат, двухкальциевый силикат…

Проект строительства и эксплуатации цементного завода

3.1 Теоретические основы производства портландцемента

Проект строительства и эксплуатации цементного завода

Теоретические основы производства портландцемента

Процесс производства портландцемента состоит из следующих основных…

Проект цеха по производству древесноволокнистых плит мощностью 140 тонн в сутки с расчетом отделения стадии проклейки

1.1.2 Мокрый способ производства древесноволокнистых плит

Производство портландцемента сухим способом в городе Магнитогорск

1 Сырьевые материалы для производства портландцемента

Основными сырьевыми материалами для производства портландцемента являются широко распространенные в природе осадочные известняковые горные породы с высоким содержанием углекислого кальция CaCO3 и глинистые породы с высоким содержанием…

Производство портландцемента сухим способом в городе Магнитогорск

2 Основные технологические схемы производства портландцемента

Получение клинкера — наиболее сложный и энергоемкий процесс, требующий больших капитальных и эксплуатационных затрат. Удельная стоимость клинкера достигает 70-80% общей стоимости портландцемента…

Производство портландцемента сухим способом в городе Магнитогорск

6 Подбор технологического оборудования для производства портландцемента сухим способом

Таблица 6 — Подбор технологического оборудования и расчет потребной производительности

Наименование оборудования

Годовой фонд рабочего времени, ч

Потребная производительность…

Расчет агрегатно-поточного и конвейерного способа производства стеновых панелей

4.2 Конвейерный способ производства

1) Согласно норм выбираем режим работы предприятия:

— количество смен — 3 смены;

— рабочая неделя с 2 выходными;

— количество рабочих часов в сутки: h=3*8=24часа;

— количество рабочих дней в году: с=365-2*52=261 день…

Расчет сырьевой шихты для белого портландцемента

Технологическая схема производства портландцемента по мокрому способу

Добыча известняка, глины, лёсса, мягких мергелей производится экскаватором. Сырье отправляется на завод, подвергается дроблению, готовится сырьевая смесь (шлам). В глиноболтушках (d = 12м; G = 30 — 50м3/ч) распускаются глинистые материалы…

Технология газоочистки при производстве цемента

1.1 Мокрый способ производства цемента

При мокром способе производства сырьевую смесь приготавливают совместно с водой, получая шлам. Известняк из вагонетки выгружают в бункер питателя…

Технология газоочистки при производстве цемента

1.2 Сухой способ производства цемента

При сухом способе производства известняк проходит двухстадийное дробление в щековой и молотковой дробилках.

Глина измельчается в валковой дробилке и сушится в барабане. Затем известняк и глина через бункера, оборудованные дозаторами…

Технология производства цемента

2.3 Комбинированный способ производства портландцемента

Комбинированный способ производства портландцемента заключается, как отмечалось ранее, в подготовке сырьевых материалов по мокрому способу, а обжиге — по схеме сухого способа…

Формовочный цех по производству тротуарных плит

6.1 Поточно-агрегатный способ производства

Поточно-агрегатный метод производства сборных железобетонных деталей характеризуется тем, что технологические операции изготовления изделия выполняются на разных рабочих постах…

Формовочный цех по производству тротуарных плит

6.2 Стендовый способ производства

При стендовом методе все операции (формование, затвердевание, распалубка, обработка поверхности) в течение всего процесса изготовления изделий проводятся на стационарных стендах. Формы с изделием как в процессе изготовления…

prod.bobrodobro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
