Размеры современных строительных блоков

Собравшись строить дом, в первую очередь необходимо все силы бросить на подбор строительных материалов, которые бы отличали такие качества, как:

Виды строительных блоков.

• простота и легкость в работе;
• экономическая выгодность;
• прочность;
• износоустойчивость;
• теплоизоляционные характеристики;
• противостояние внешним воздействиям.

Все подобные свойства присущи строительным кубикам, именуемым блоками. Именно при помощи подобных легких и практичных элементов быстро и без труда возводятся внешние поверхности и внутренние стенки зданий общего назначения и иного типа.

Схема строительного блока из керамзитобетона.

Наиболее покупаемыми на современном рынке являются размеры строительных блоков, составляющие 200/400/200 мм. Малый вес таких монтажных единиц способствует снижению давления, оказываемого на фундамент строения. Для того чтобы работать с ними, совершенно не требуется использование дополнительного оборудования, а небольшая толщина блоков позволяет увеличить полезную площадь возводимого жилища.

Размеры и легкий вес строительных блоков позволяют за гораздо более короткий период возвести здание с меньшим расходом раствора.

Классификация такого материала, как строительные блоки, ведется по следующим параметрам:

1. Типу сырья, из которого ведется производство изделий такого вида.
2. Технологии, согласно которой ведется изготовление.
3. Размеру каждого элемента.

Классификация по типу сырья для производственного процесса

Заслуженной популярностью и востребованностью у застройщиков индивидуального типа пользуется такой материал, как строительные блоки следующих типов:

Виды теплоэффективных блоков.

1. Керамика — монтажные элементы крупного размера, которые активно используются для возведения стен внутреннего и наружного типа при строительстве зданий.
2. Газосиликатный штучный материал — блоки стеновые с ячеистой структурой. Для их производства применяются такие материалы, как цемент, песок кварцевого типа, известь, вода, добавки газо- и парообразующие.
   Кирпичи такого типа обладают невысокой массой и при этом достаточной прочностью. Самые популярные размеры кирпичика — 600/200/300.
3. Керамзитобетон — блок из бетонного раствора с керамзитовыми добавками. Такие конструкции демонстрируют завидную шумоизоляцию, удерживают тепло, обладают повышенными прочностными показателями и используются для сооружения стен, наружных перегородок внутри здания, а также несущих конструкций строения.
4. Пенобетон — легкие кирпичики из смеси строительной пены и специализированного цемента. Популярны в процессе строительства зданий малой этажности элементы с размерами 200/400/200.
5. Фактурные блоки — такие изделия являются керамзитобетонными, только облицованными со всех сторон. Такой строительный материал приобретается для эстетически привлекательной внешней отделки строения.

Вернуться к оглавлению

Классификация по габаритам каждого изделия

Размеры блоков для строительных и перепланировочных работ определяются согласно данным, указанным в соответствующей нормативной документации, в зависимости от области использования и назначения каждого конкретного вида материала.

Таблица размеров строительных блоков из газобетона.

В зависимости от габаритов, изделия такого рода можно разделить на две большие группы:

1. Малогабаритные — изделия с малыми габаритами, невысокими прочностными параметрами и проводимостью тепла. Это элементы, обладающие размерами 200/400/200 мм. Такие изделия задействуются в поднятии здания с небольшим количеством этажей, не требующие для возведения мощных фундаментальных конструкций.
2. Крупноразмерные — изделия с высокими прочностными показателями и средними изоляционными характеристиками. Стеновые блоки с габаритами 300/600/200 мм. Их зачастую используют для возведения типовых зданий с большим количеством этажей.

Вернуться к оглавлению

Особенности малогабаритных материалов

С помощью малогабаритных материалов создаются не только стены и перегородки малоэтажек, но и заполняются каркасы многоэтажных строений. На практике довольно часто применяются именно блоки с ячеистой структурой, создаваемые из легкой бетонной смеси с высокими прочностными параметрами и прекрасными изоляционными свойствами.

Легкие изделия самого популярного размера 20/20/40 см обладают гораздо большим количеством достоинств, нежели обычный кирпич.

Такой материал позволяет довольно оперативно производить кладку, которая при эксплуатации показывает лучшие параметры теплопроводности. Панельное строительство зданий довольно широко применяет данные изделия в индустриальных масштабах. В такого рода растворах высоко ценятся характеристики мелких строительных блоков, а также скорость возведения конструкций с их помощью и экономность ввиду небольшой стоимости данного продукта.

Блоки, имеющие малые размеры, могут быть установлены как на привычном растворе, так и на специализированном клею. Использование клеевой массы считается более эффективным и гарантирует сохранение теплоизоляционных свойств самого материала. Кроме того, тонкий слой клея позволит сохранить геометрию конструкции благодаря малой толщине соединительного шва.

Вернуться к оглавлению

Крупноразмерные блоки как материал для строительства

Таблица сравнения строительных блоков.

Для сооружения наружных и достаточно толстых и массивных стен необходимо использование материала, способного выдержать серьезные строительные нагрузки, в качестве которого и могут выступать стеновые блоки, имеющие крупный размер. Работать с таким материалом голыми руками достаточно сложно, поэтому в процессе такого строительства применяется специализированное грузоподъемное оборудование, с помощью которого производится строительство методом навесного монтажа

Основное достоинство зданий, возведенных при помощи данного материала, это точная геометрия и четкие формы. В процессе производства работ получается надежный каркас, образованный при помощи крепления крупноразмерных блоков между собой и к основе.

Крупные блоки по своему назначению бывают следующих видов:

• перемычные;
• стандартные или основные;
• угольные;
• цокольные;
• парапетные.

При изготовлении таких блоков применяется арматура. Большие габариты стеновых штучных элементов обеспечивают скорость монтажа, удобство в работе и экономичность процесса строительства. Производственный процесс блоков может использовать следующие материалы:

http://ostroymaterialah.ru/www.youtube.com/watch?v=aXT7k1Ca1Ys

1. Шлакобетон. Раствор бетона с включением шлака мелкого и крупного зерна. Блоки с крупнофракционным шлаком — это прекрасный теплоизоляционный материал, а мелкофракционный шлак в бетонном растворе позволяет использовать строительный материал для возведения несущих конструкций.
2. Бетон ячеистого типа. Такого типа блоки наиболее популярны среди индивидуальных застройщиков. Подобная популярность достигнута благодаря легкости материала, позволяющей строить здания на почвах с высоким залеганием грунтовых вод.
3. Газобетон. Материал, который легко сверлится, режется и пилится. Данные изделия могут быть использованы для возведения наиболее прочных износоустойчивых конструкций с четкими геометрическими параметрами. Единственным недостатком такого материала является высокое влагопотребление, поэтому данный материал требует особой отделки с наружной стороны.
4. Пенобетон. Данный материал обладает формами с не столь четкой геометрией, поэтому его кладка выполняется на раствор. Такого типа блоки обладают негорючими свойствами, малым весом и низкой паропроницаемостью. Подобный материал наделен низкими показателями водопоглощения ввиду закрытости пор структуры. Также следует сказать об экологической чистоте материала с полным отсутствием выделения токсинов.
5. Кирпичные блочные элементы.
6. Рыхлые или мягкие типы натуральной породы.

http://ostroymaterialah.ru/www.youtube.com/watch?v=R27ML5G7le8

Размеры блоков для строительства — это параметр от 200/300/600 мм. Работать с изделиями 90/30/80-50/300/100 см ведется при помощи специализированного оборудования.

Читайте также: Нормы расходов материалов в строительстве
Подробнее о скорлупе ППУ
Расчёт теплоизоляции трубопровода — читайте здесь.

Строительные блоки виды характеристики — размеры, цены и свойства (фото)

На смену всем известному кирпичу пришел строительный блок. Здания из этого материала возводятся значительно быстрее и имеют ряд преимуществ, одним из которых является высокий уровень сохранения тепла. Прочитав эту статью вы узнаете, какие бывают строительные блоки, виды, размеры. Цена изделия зависит от метода изготовления, материалов и габаритов. Строительные блоки виды, фото, размеры и прочее, всё это мы сейчас рассмотрим.

Обратите внимание на статью о том, как можно снизить стоимость за счёт применения щелевых блоков из керамзита.

Содержимое

• 1 Строительные блоки: виды, характеристики
• 2 Бетонные блоки: виды, размеры, цена
  • 2.1 Керамзитбетонные блоки
  • 2.2 Полистиролбетонные блоки
  • 2.3 Газосиликатные блоки строительные. Виды, свойства
  • 2.4 Пенобетонные блоки

Строительные блоки: виды, характеристики

Выделяют две категории камней:

1. Искусственные – те, которые производятся на предприятиях путем смешивания сухих смесей в нужной пропорции. Чтобы изделия получились необходимых размеров, смесь заливают в формы.
2. Природные – те, которые изготавливаются путем шлифовки натуральных пород камня. Применяются, в основном, для декоративной отделки.

Бюджетными, естественно, являются искусственные блоки строительные. Виды:

• бетонные;
• керамзитбетонные;
• полистиролбетонные;
• газосиликатные;
• пенобетонные.

Бетонные блоки: виды, размеры, цена

Выпуск изделий регламентирован ГОСТом 13579-78. Согласно этому документу они подразделяются на три вида:

1. Сплошные фундаментные. Маркировка ФБС.
2. С вырезами. Маркировка ФБВ.
3. Пустотные. Маркировка ФБП.

Сплошные фундаментные блоки, еще называются стеновыми. Из них возводят стены подвальных помещений и фундамент. Они обладают высокой устойчивостью к нагрузкам, но при этом имеют низкие теплоизоляционные свойства. Укладываются на грунт или песчаную подушку. ГОСТом (указанным выше) строго регламентированы размеры этих изделий:

• ширина – 30 см, 40 см, 50 см, 60 см;
• длина – 238 см, 118 см, 88 см;
• высота – 28 см и 58 см.

Блоки ФБВ — это сплошные блоки с вырезами для прокладывания коммуникаций. Имеют специальные пазы для укладки перемычек. Используются для монтажа перекрытий. Размеры:

• ширина – 30 см, 40 см, 50 см, 60 см;
• длина – 88 см;
• высота – 58 см.

Пустотные блоки. Имеют открытые пустоты, направленные вниз. Размеры согласно ГОСТу:

• ширина – 40 см, 50 см, 60 см;
• длина – 238 см;
• высота – 58 см.

Цены изделий зависят от многих характеристик, которые необходимы именно для Вашего строительства.

Керамзитбетонные блоки

Производство регламентировано ГОСТом 6133-99. Согласно стандарту к керамзитбетонным  камням относятся изделия из тяжелых, легких и мелкозернистых бетонов. Они производятсяпустотелымии полнотелыми. Толщина наружных стенок пустотелых камней должна быть не менее 2 см, а масса блока не должна превышать 31 кг. Керамзитобетонные блоки применяются для кладки стен и перегородок. Так, выделяют лицевые и рядовые.

Лицевые камни имеют одну (боковую) или две (боковую и торцевую) лицевые поверхности. В зависимости от места в кладке выделяют порядовочный, угловой и связочный камни. Размеры:

• ширина – 7, 9, 19, 30, 39, 42,5, 49,5 см;
• длина –  от 12 до 45 см;
• высота – 19 см и 24 см.

Имеют плотность от 400 до 1800 кг/ куб.м.

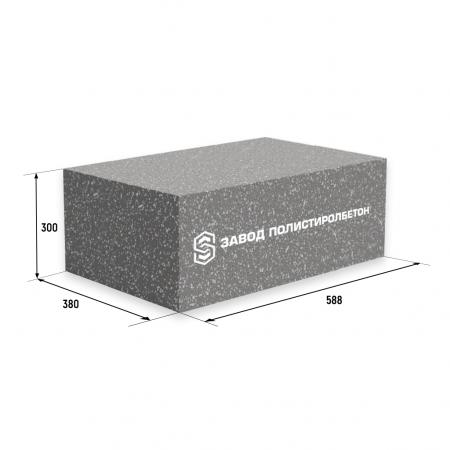

Полистиролбетонные блоки

Производство полистиролбетона регламентировано ГОСТом 51263-99. Согласно стандарту для получения полистиролбетона смешивают цемент, воду, присадки для прочности и пенополистирольные гранулы. Полистиролбетонные строительные блоки, их виды:

• для возведения несущих стен;
• для возведения ограждающих конструкций каркасных построек;
• для утепления.

Эти камни обладают плотностью от 150 до 600 кг/куб.м и обладают высокими теплоизоляционными характеристиками. Наиболее часто применяемые размеры камней:

• теплоизоляционные плиты 60 см х 30 см х 9-20 см;
• стеновые блоки 60 см х 30 см х 20-25 см;
• межкомнатные перегородки 60 см х 30 см х 8-12 см.

Газосиликатные блоки строительные. Виды, свойства

Бывают в виде блоков или плит. Выпуск регламентирован ГОСТом 31360-2007. Газосиликатные блоки – это неармированные изделия из ячеистого бетона, предназначенные для возведения несущих стен и перегородок.

Могут иметь карманы для захвата, технологические сквозные или несквозные пустоты, а также быть выполнены в U-образной форме. Изготавливаются двумя способами:

• неавтоклавный – изделие застывает в обычных условиях. Имеет более высокий показатель усадки при высыхании и менее прочен;
• автоклавный – изделие высыхает под воздействием пара, который подается под давлением. Обладает повышенными показателями прочности и усадки при высыхании.

Применяются без пароизоляции при влажности воздуха до 75%. Размеры блока 62,5 см х 50 см х 50 см. Размеры плиты 150 см х 100 см х 60 см. Характеристики, определяющие их свойства:

• средняя плотность – не выше D700;
• прочность на сжатие – не ниже B1,5;
• теплопроводность – от 0,08 до 0,1 вт/м;
• усадка на высыхание – согласно ГОСТу 31359;
• морозостойкость – для наружных стен F25, для других целей F15;
• паронепроницаемость – согласно госту 31359.

Вес блока варьируется от 17 до 40 кг.

Пенобетонные блоки

Изготавливаются согласно ГОСТа 21520–89. В зависимости от плотности бывает три вида пеноблоков:

• конструкционные – для постройки фундамента, цоколя или несущих стен. Марки D1000, D1100, D1200. Плотность от 1000 до 1200 кг/ куб.м;
• теплоизоляционные – для монтажа изоляционного слоя. Марки D300, D350, D400, D500. Плотность от 150 до 400 кг/ куб.м;
• конструкционно-теплоизоляционные – для возведения перегородок и несущих стен. Марки D500, D600, D700, D800, D900. Плотность от 500 до 900 кг/ куб.м.

Пенобетон отлично сберегает тепло. Это обусловлено пористой структурой камня.

Использование строительных блоков позволит значительно сэкономить средства при этом получить высококачественное, теплое, надежное помещение, которое прослужит Вам более ста лет.

Рекомендуем к прочтению статью о технологиях разработки газобетона.

Бетонные блоки (CMU) Размеры, формы и отделка

Бетонные блоки

, также известные как блоки бетонной кладки или CMU, обеспечивают очень прочные структурные и неструктурные перегородки. Они обычно используются в качестве резервной стены, которая покрывается отделочным материалом или выставляется в утилитарных помещениях, таких как технические помещения или подвалы. Они могут быть окрашены, чтобы обеспечить более чистое покрытие, но они также производятся с различной отделкой, которая помогает улучшить эстетическое качество по сравнению с традиционным серым CMU.

• Номинальные и фактические размеры
• Размер CMU
• Технические характеристики ЦМУ
• Формы CMU
• Отделка поверхности CMU

Номинальные и фактические размеры

Как и кирпич, блоки CMU имеют фактические и номинальные размеры. Номинальный размер CMU равен фактическому размеру плюс ширина растворного шва. Типичные растворные швы CMU составляют 3/8 дюйма. Номинальный размер работает в пределах 4-дюймовой сетки, которой следуют другие строительные материалы. На приведенном ниже рисунке показана разница между номинальным и фактическим размерами.

Бетонный блок – Номинальные и фактические размеры

Размеры бетонных блоков (CMU)

Бетонные блоки (CMU) изготавливаются различных размеров. Они идентифицируются по их глубине, то есть по толщине стены, которую они создают. Например, 6-дюймовый CMU имеет номинальную глубину 6 дюймов, а 10-дюймовый CMU имеет номинальную глубину 10 дюймов.

Бетонные блоки также бывают половинного размера, что позволяет уменьшить потребность в резке блоков в полевых условиях в углах или на концах стен. Архитектор всегда должен пытаться проектировать здания, используя номинальные размеры с точностью до ближайшего размера полублока, чтобы уменьшить отходы и трудозатраты из-за резки блоков.

В следующей таблице указаны номинальные и фактические размеры бетонных блоков. В то время как 4″, 6″, 8″, 10″ и 12″ являются стандартными размерами, некоторые производители предлагают другие размеры, не указанные ниже. ДЮЙМЫ) ФАКТИЧЕСКИЕ РАЗМЕРЫ
Г X В X Д (ДЮЙМЫ) 4-дюймовый CMU Full Block 4″ x 8″ x 16″ 3 5/8″ x 7 5/8″ x 15 5/8″ Полублок CMU 4″ 4″ x 8″ x 8″ 3 5/8″ x 7 5/8″ x 7 5/8″ 6″ CMU Full Block 6″ x 8″ x 16″ 5 5/8″ x 7 5/8″ x 15 5/8″ 6″ CMU полублок 6″ x 8″ x 8″ 5 5/8″ x 7 5/8″ x 7 5/8″ 8″ Полный блок CMU 8″ x 8″ x 16″ 7 5/8″ x 7 5/8″ x 15 5/8″ Полублок CMU 8″ 8″ x 8″ x 8″ 7 5/8″ x 7 5/8″ x 7 5/8″ Полный блок CMU 10″ 1 » x 8″ x 16″ 9 5/8″ x 7 5/8″ x 15 5/8″ 10″ CMU Half-Block 10″ x 8″ x 8″ 9 5 /8″ x 7 5/8″ x 7 5/8″ 12″ CMU Full Block 12″ x 8″ x 16″ 11 5/8″ x 7 5/8″ x 15 5 /8″ 12″ CMU Half-Block 12″ x 8″ x 8″ 11 5/8″ x 7 5/8″ x 7 5/8″

Технические характеристики бетонной кладки (CMU)

Производители CMU должны соответствовать стандартам ASTM при изготовлении бетонных блоков. Стандарты определяют соответствующие материалы , прочность на сжатие, допустимые размеры, влагопоглощение и другие эксплуатационные характеристики

Бетонный кирпич изготавливается из бетона, аналогичного бетонному блоку, но размеры бетонных кирпичей соответствуют размерам традиционных глиняных кирпичей (т. е. высотой 2 2/3 дюйма).

Вес бетонных блоков кладки зависит от плотности используемой бетонной смеси. Существует три классификации CMU: легкая (менее 105 фунтов/фут ³ ), средняя масса (от 105 фунтов/фут ³ до 125 фунтов/фут) и нормальная масса (более 125 фунтов/фут ³ ). Легкие CMU менее дороги, требуют меньше труда для установки и, как правило, обладают лучшими свойствами огнестойкости.Более тяжелые блоки имеют тенденцию снижать звукопроницаемость, имеют гораздо более высокую прочность на сжатие и обладают большей теплоаккумулирующей способностью, однако они более дороги и стоимость установки выше.Архитекторы должны указать вес CMU, если требуется конкретный вес.

В следующей таблице представлены стандарты ASTM, применимые к блокам бетонной кладки. ASTM C90 охватывает большинство обычных конструкций CMU и является стандартом, на который ссылаются коды ICC.

.

ASTM DESIGNATION	TYPE OF CMU
ATSM C55	Concrete Brick
ASTM C73	Calcium Silicate Face Brick
ASTM C90	БЕЗОПАСНЫЕ БЕЗОННЫЕ КОНСОНАРИЯ
ASTM C139	CMU для строительства бассейнов и ловцов
ASTM C1372	Сегментные блоки подпорной стены

Формы блоков бетонной кладки (CMU)

Существует почти бесконечное количество доступных форм CMU. Изображения ниже охватывают наиболее распространенные формы, но вам следует проконсультироваться с местным производителем CMU, если вам нужны специальные формы или отделка.

Retcher

KERF

Позволяет легко разрезать

Двойной угол

ОДИН

Open Cond

Alse

. Alse

. Alse

. Alse

. Alse

. Alse

. Alse

. Alse

. Alse

. Alse

. вертикальная арматура

Связующая балка

Позволяет установить горизонтальную арматуру

Выбивная скрепляющая балка

Позволяет каменщику размещать горизонтальную арматуру

U Lintel

Allows horizontal reinforcing

Sash

Allows control joint or door/window frame

Bullnose

Radiused corner

Scored

Number of scores varies

Ribbed

Количество ребер варьируется

Колонна

Доступны различные размеры

Колонна с пилястрой

Доступны различные размеры

Бетонная кладка (CMU) Отделка поверхности

Как и в случае с формами, существует большое количество вариантов отделки, позволяющих сделать утилитарный серый бетонный блок более эстетичным. Обязательно встретитесь с местным представителем CMU, чтобы узнать, какие типы отделки они предлагают и по какой цене.

Цветной CMU

Пигменты можно добавлять как в бетонный блок, так и в раствор. Это позволяет блоку и раствору смешиваться или иметь резкий контраст. Имейте в виду, что будут естественные различия в цвете CMU, даже если они изготовлены из одной и той же производственной партии. Поэтому важно, чтобы архитектор рассмотрел как минимум 3 образца блоков, демонстрирующих ожидаемое изменение цвета.

Если цвет должен быть последовательным или точным, вы можете подумать о покраске блока и раствора. Окрашивание обычно выполняется внутри, но также может быть выполнено и на внешних поверхностях. Обязательно сотрудничайте с производителем CMU и поставщиком краски, чтобы выбрать правильную краску для вашей ситуации.

Glazed CMU

Glazed CMU имеет глазурованную отделку, похожую на плитку, выполненную из покрытия на основе смолы. Покрытие предлагает широкий выбор цветов, а также некоторые модели искусственных материалов. Эти поверхности могут иметь повышенную устойчивость к граффити и химическим веществам. Глазированные CMU покрываются в соответствии с ASTM C744, но блоки по-прежнему должны соответствовать требованиям ASTM C9.0 стандарт для несущих CMU.

CMU с разъемной поверхностью

CMU с разъемной поверхностью изготавливается путем формования двух блоков рядом друг с другом, а затем их механического разделения после обжига. Это создает очень грубую текстуру, которая, по мнению некоторых людей, выглядит как камень, особенно потому, что заполнители в блоке также расколоты или обнажены.

Элементы с ребрами или насечками (рисунок выше в разделе «Формы») также могут иметь раздельную поверхность для придания большей текстуры.

CMU с раздвоенной поверхностью внизу, CMU с гладкой поверхностью выше

Soft-Split CMU

Soft-Split CMU изготавливается с использованием специальных форм, которые создают вид разделенной поверхности вместо механического разделения блоков. Эффект немного менее грубый, чем с разделенным лицом. Кроме того, форма означает, что заполнители не подвергаются воздействию.

Вороненый или полированный CMU

Бетонные блоки, также называемые шлифованными CMU, можно полировать или полировать, чтобы обнажить естественные заполнители в бетонной смеси. Важно работать с производителем, чтобы выбрать привлекательный заполнитель и протестировать процесс полировки, чтобы убедиться, что вы получите желаемую эстетику.

CMU с пескоструйной обработкой

Пескоструйная обработка бетонных блоков кладки также обнажает заполнитель, но также удаляет часть песка и цемента, чтобы создать более грубый вид. Некоторые люди считают, что это создает естественный вид состаренного материала, а не более гладкий вид полированного или полированного CMU.

Ребристый CMU

Ребристые (или ребристые) блоки имеют вертикальные рейки, нанесенные в процессе формования. Отметины не такие глубокие, как у рифленых или ребристых блоков, указанных выше в разделе «Формы», но они придают блоку привлекательную текстуру. Вы также можете указать, что к рифленым или ребристым блокам применяется дополнительный гребенчатый узор для большей текстуры.

Статья обновлена: 16 мая 2021 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

ТИПОВЫЕ РАЗМЕРЫ И ФОРМЫ БЕТОННЫХ ИЗДЕЛИЙ

ТЭК 02-01Б

ВВЕДЕНИЕ

Бетонная кладка является одним из самых универсальных доступных строительных материалов из-за большого разнообразия внешнего вида, который может быть получен с использованием бетонных кладочных элементов. Бетонные блоки изготавливаются разных размеров, форм, цветов и текстур для достижения ряда отделок и функций. Кроме того, благодаря своей модульной природе, различные блоки бетонной кладки можно комбинировать в пределах одной стены для получения вариаций текстуры, рисунка и цвета.

Некоторые размеры и формы бетонной кладки считаются стандартными, а другие популярны только в определенных регионах. Местные производители могут предоставить подробную информацию о конкретных продуктах или о возможности изготовления нестандартных единиц.

РАЗМЕРЫ БЛОКОВ

Как правило, бетонные каменные блоки имеют номинальные размеры лицевой стороны 8 дюймов (203 мм) на 16 дюймов (406 мм), доступны номинальные толщины 4, 6, 8, 10, 12, 14 и 16 дюймов (102, 152, 203, 254, 305, 356 и 406 мм). Номинальные размеры относятся к размеру модуля для планирования схемы соединения и модульной компоновки относительно дверных и оконных проемов. Указанные 3 размера блоков бетонной кладки обычно составляют 3/8 дюйма (90,5 мм) меньше, чем номинальные размеры, так что модуль 4 или 8 дюймов (102 3 или 203 мм) выдерживается с 3/8 дюйма (9,5 мм) швами строительного раствора. На рис. 1 показаны номинальные и указанные размеры бетонной кладки с номинальным размером 8 x 8 x 16 дюймов (203 x 203 x 406 мм). В дополнение к этим стандартным размерам у местных производителей бетонной кладки могут быть доступны блоки другой высоты, длины и толщины.

Стандартные технические условия для несущих бетонных блоков кладки, ASTM C90 (ссылка 1) — это наиболее часто упоминаемый стандарт для бетонных блоков кладки. АСТМ С90 включает минимальную толщину лицевой оболочки и стенки для различных размеров блоков бетонной кладки, как указано в таблице 1. Допускается, чтобы габаритные размеры блока (ширина, высота и длина) отличались на ± 3/8 дюйма (3,2 мм) от заданные размеры. При необходимости блоки могут быть изготовлены с более жесткими допусками, чем те, которые предусмотрены ASTM C90. ASTM C90 также определяет разницу между пустотелыми и полнотелыми бетонными кладочными элементами. Чистая площадь поперечного сечения сплошного блока составляет не менее 75% общей площади поперечного сечения.

В дополнение к блокам размеров, указанных выше, доступен бетонный кирпич, соответствующий ASTM C1634, Стандартным техническим условиям для бетонного облицовочного кирпича (ссылка 2), с широким диапазоном номинальных длин и высот; обычно с номинальной шириной 4 дюйма (102 мм) для облицовки шпоном. Бетонный кирпич может быть на 100 % полнотелым или полнотелым, при условии, что площадь сердцевины кирпича не превышает 25 % общей площади поперечного сечения.

Рис. 1—Номинальные и указанные размеры блока

Таблица 1—Минимальные требования к облицовке и стенке

ФОРМЫ БЛОКОВ

Формы блоков бетонной кладки были разработаны для широкого спектра применений. Некоторые распространенные конфигурации блоков показаны на рис. 2. Как правило, лицевые оболочки и стенки на бетонных блоках каменной кладки сужаются. В зависимости от формы стержня, используемой при изготовлении блоков, лицевые оболочки и стенки могут иметь конусообразную форму с расширением на одном конце или могут иметь прямой конус сверху вниз. Конус обеспечивает более широкую поверхность для раствора и облегчает работу каменщика.

Узлы с открытым концом позволяют навинчивать узлы на арматурные стержни. Это устраняет необходимость поднимать блоки поверх арматурного стержня или продевать арматуру через стержни кладки после возведения стены. Связующие балки в стенах из бетонной кладки могут быть размещены либо путем вырезания части стенок из стандартного элемента, либо с использованием узлов скрепленных балок. Блоки соединительных балок изготавливаются либо с уменьшенными стенками, либо с «выбивными» стенками, которые удаляются перед размещением блока в стене. Горизонтальная арматура соединительной балки легко размещается в этих блоках. Блоки с перемычкой аналогичны блокам с соединительными балками, за исключением того, что нижняя часть блока сплошная, чтобы ограничить раствор до перемычки. Блоки перемычки доступны с различной глубиной, чтобы нести соответствующие нагрузки перемычки над дверными и оконными проемами. Блок створки имеет вертикальный паз, отформованный на одном конце, для размещения оконной створки. Блок створки можно укладывать с пазами, примыкающими друг к другу, для размещения предварительно отформованной прокладки контрольного шва. Универсальный или пропильный блок содержит два близко расположенных полотна в центре, а не обычное одиночное полотно. Это позволяет легко разделить блок на стройплощадке, получив два блока длиной 8 дюймов (203 мм), которые обычно используются рядом с отверстиями, на концах или в углу стены.

На рис. 3 показаны блоки, разработанные для конкретных применений на стенах. Блоки управляющих шарниров изготавливаются с одним охватываемым и одним охватывающим концами для обеспечения передачи поперечной нагрузки через регулирующие шарниры. Устройства с закругленным носом доступны с одинарным или двойным закругленным носом для смягчения углов. Блоки экрана доступны во многих размерах и моделях (ссылка 4). Типичные области применения включают наружные заборы, внутренние перегородки и проемы во внутренних стенах из бетонной кладки. Блоки со скошенными концами, образующие угол 45° с лицевой стороной блока, используются для формирования стен, пересекающихся под углом 135°. Элементы соседних рядов перекрываются, образуя бегущую связку в углу. Пилястры и колонны используются для легкого размещения стыка стена-колонна или стена-пилястра, оставляя место для вертикального армирования в центре пустоты.

Различные блоки бетонной кладки предназначены для повышения энергоэффективности. Эти блоки, примеры которых показаны на рис. 4, могут иметь уменьшенную площадь перемычек для уменьшения теплового потока через перемычки. Площади паутины можно уменьшить, уменьшив высоту или толщину паутины, уменьшив количество паутин или и то, и другое. Кроме того, внутреннюю лицевую часть устройства можно сделать толще обычной лицевой оболочки для увеличения накопления тепла и, следовательно, для дальнейшего повышения энергоэффективности. Изоляционные вставки также могут быть встроены в стандартные блоки бетонной кладки для повышения энергоэффективности.

Акустические блоки (рис. 5) гасят звук, тем самым улучшая шумоподавляющие свойства внутреннего пространства. Акустические устройства часто используются в школах, промышленных предприятиях и церквях, а также в других подобных помещениях, где требуется улучшенная внутренняя акустика.

Рисунок 2—Типовые блоки бетонной кладки

Рисунок 3—Сапы специального назначения

Рисунок 4—Примеры блоков бетонной кладки, предназначенных для повышения энергоэффективности

0348

ОТДЕЛКА ПОВЕРХНОСТИ

Окончательный вид бетонной каменной стены может варьироваться в зависимости от размера блоков, формы блоков, цвета блоков и раствора, схемы склеивания и отделки поверхности блоков. Описанные выше блоки из бетонной кладки различных форм и размеров часто доступны с различной отделкой поверхности. Некоторые поверхности встраиваются в блоки в процессе производства, а другие наносятся отдельно.
Для получения дополнительной информации об архитектурной отделке поверхностей см. TEK 2-3A Архитектурные бетонные блоки (сноска 5).

ОБОЗНАЧЕНИЯ

A _nw = нормированная площадь стенки, дюйм ² /фут ₂ (мм ² /м ² )
2 мм, fs 3 9040 толщина стенки
t _w = минимальная толщина стенки, мм (дюймы)
W = номинальная ширина блока, мм (дюймы) 2016. Стандартные технические условия

для бетонного облицовочного кирпича, ASTM C1634-15, ASTM International, 2015.

Стандартные методы испытаний для отбора проб и испытаний элементов бетонной кладки и связанных с ними элементов, ASTM C140/C140M-16, ASTM International, 2016.

Стены из бетонной кладки, TEK 3-16A, Национальная ассоциация бетонщиков, 2016.
