Из чего делают нержавейку – Нержавеющая сталь — Википедия

Содержание

Состав нержавеющей стали – какие типы сплавов существуют? + видео

Сегодня все большей популярностью пользуются легированные сплавы, особенно с добавлением хрома, который входит в состав нержавеющей стали, обладающей высокими антикоррозийными свойствами. Мы рассмотрим, какие бывают классы нержавейки.

1 Рассмотрим особенности коррозиеустойчивых сплавов

Стали с различными добавками, улучшающими физические свойства, называются легированными. К ним относятся и нержавеющая сталь, в состав которой обычно входит хром, как основной элемент, отвечающий за сопротивление коррозии. Для этой же цели используются в некоторых случаях никель, ванадий, марганец, медь и даже связанный азот. В гораздо меньшем процентном соотношении добавляются другие элементы, улучшающие качества металла: ниобий, кобальт и молибден, иногда – титан. И, конечно, не обойтись без вечных спутников железа – углерода, серы, фосфора, кремния. К слову, чем меньше их процентная доля в сплаве, тем выше качество стали.

Нержавеющая сталь

Рекомендуем ознакомиться

Нержавеющий сплав образуется в том случае, если химический состав имеет включение более 13 % хрома. Если же этот элемент добавить в количестве свыше 17 % от общего соединения компонентов, то сталь будет устойчива к коррозии даже в предельно агрессивных средах. Различают 3 типа нержавейки, которые определяются физическими свойствами. Так, обычный сплав называют просто коррозиестойким, он применяется в быту, а также повсеместно на производстве, где нет необходимости высокой степени защиты металла от агрессивных сред. Второй тип – жаростойкий, у него устойчивость к коррозии сохраняется при крайне высоких температурах. И, наконец, жаропрочный, у которого, как можно понять из названия, в той же агрессивной среде остается неизменной прочность, но коррозия нержавеющей стали у марок этого типа вполне возможна.

Итак, две основные группы нержавеющих сплавов – хромистые и хромоникелевые. Та и другая включают в себя несколько структурных классов. В первую входят мартенситные и ферритные стали, а также еще одна, являющаяся промежуточной и объединяющая в себе некоторые химические показатели двух первых – это мартенситно-ферритный сплав. Во второй группе насчитывается 4 класса: аустенитные, а также переходные аустенитно-ферритные, аустенитно-мартенситные и аустенитно-карбидные. Существует также группа хромомарганцевоникелевых сталей, которые, в целом, схожи по своей структуре с хромоникелевыми. Рассмотрим более подробно все вышеуказанные типы и классы.

2 Типы нержавеющих сплавов и их свойства

Как уже было сказано, коррозийную стойкость железо приобретает при добавлении в его расплав другого металла, как правило, благородного или любого цветного. При этом, в зависимости от химического состава сплава, сталь может получить свойства одного из 3 типов нержавейки. Самый простой структурой обладают обычные коррозиестойкие марки, такие как 08X13 и 12X13. Они пластичны и могут быть использованы как в быту в виде различных изделий, так и в промышленности, там, где от деталей и узлов требуется устойчивость к ударным нагрузкам. Как ясно из маркировки, содержание хрома в этих сплавах составляет 13 %. Первые же 2 цифры – это количество углерода, исчисляющееся в сотой доле процента.

Трубы из нержавеющей стали

Следующие 2 типа относятся к сплавам, которые должны сохранять коррозиестойкость при воздействии высоких температур. В жаростойких сталях добавление хрома (или кремния) в количестве от 28 % и более обеспечивает снижение интенсивности окисления вплоть до полного его прекращения даже при сильном нагреве. Иными словами, окалина практически не возникает по той причине, что на поверхности уже имеется оксидная пленка. В той же степени хром может изменить структуру сплава при выработке жаропрочных марок сталей, которые обладают высокой степенью прочности под большой нагрузкой в процессе сильного и длительного нагрева.

3 Химические свойства хромистых коррозиестойких сталей

Следует отметить, что железо, которое является основой любой стали, имеет несколько состояний, совпадающих с фазами активности и покоя кристаллической решетки, которые зависят от степени коррозийной стойкости. Чем она выше, тем более пассивным считается металл. Наиболее распространенными считаются сплавы с образующейся при закалке мартенситной структурой, обладающие достаточно высокой пластичностью. Согласно химическим характеристикам, это железо в α-фазе (чистый металл), содержащее насыщенный твердый раствор углерода. К таковым относятся пищевая и быстрорежущая нержавейка, из которой изготавливают изделия для использования в быту на кухне, например, всевозможные емкости и ножи. Мартенситные стали способны выдержать контакт со слабоагрессивными химическими веществами.

Хромистые коррозиестойкие стали

Другой тип – ферритные сплавы с достаточно высоким магнитным показателем. Разница у них по большей части в форме кристаллической решетки, она имеет кубическую структуру, в отличие от тетрагональной мартенситной. В целом же это средненасыщенный твердый раствор углерода в α-железе с добавлением легирующих элементов, таких как хром. Примечательно, что такие сплавы не подвергаются изменениям при нагреве до предельно возможных температур и не теряют свои свойства. Чаще всего таким изделиям находят применение в пищевой промышленности или для изготовления инструментов. Мартенситно-ферритные сплавы имеют свойства обоих перечисленных типов, то есть они механически устойчивы, обладают высокой прочностью и имеют магнитный потенциал. Но устойчивость к окислительной среде у таких сталей не очень высока, намного ниже, чем у обычных ферритных сплавов.

4 Отличительные черты аустенитных сплавов

В первую очередь рассмотрим аустенитные структуры сталей, которые определяются, как γ-железо (высокотемпературное изменение кристаллической решетки металла) в виде твердого раствора с углеродом. Проще говоря, такие сплавы могут подвергаться межкристаллической коррозии даже при высоком содержании хрома, если не имеют включения дополнительных элементов, таких как титан или ниобий. Во избежание их обязательно подвергают термообработке. В остальном это очень пластичные, прочные и технологичные стали, содержащие, помимо хрома еще и никель, которые относят к разряду конструкционных. Также из этих сплавов изготавливают инструменты, а вот в пищевой промышленности, равно как и для изготовления кухонной утвари, марки данного класса непригодны, поскольку никель весьма аллергенный.

Аустенитные сплавы

Межкристаллической коррозией называют внутреннее окисление металла, проходящее по границам отдельных зерен стали. По этой причине разрушение изделия остается незаметным, при сохранении характерного блеска узнать о коррозии можно только по звуку при ударах

Что примечательно, каким бы ни был химический состав аустенитных сплавов, они всегда немагнитные. Но при любой холодной деформации, например, под воздействием механических воздействий, они начинают приобретать небольшой магнитный потенциал. Это происходит по той причине, что при нарушении кристаллической решетки аустенит на некоторых участках превращается в феррит. Прочность таких сплавов достигается путем предельного уменьшения содержания углерода, впрочем, до определенного порога – не ниже 0,04 %, по причине присутствия в растворе никеля. В таких условиях легко образуются карбиды, то есть химическое соединение хрома с углеродом. Иногда в сплав добавляют связанный азот, благодаря которому возникают карбнитриды, также повышающие прочность стали. Примером может послужить марка нержавейки Х17АГ14.

Промежуточные сплавы имеют несколько иные характеристики, в частности, аустенитно-мартенситные. Они имеют более низкую коррозиестойкость, чем просто аустенитные структуры, но намного прочнее. При этом данный класс довольно тяжело поддается термообработке, вернее, воздействие на него высокими температурами связано с некоторыми сложностями. Зачастую такие сплавы со свойствами мартенситов требуют не только закалки, но также обработки холодом с последующим отпуском металла. Однако при такой технологии прочность нержавейки переходного класса повышается в несколько раз. В производстве элементов для тяжелых несущих конструкций стали, вроде марок 09X15Н8Ю или 20Х13Н4Г9, не используются, их применяют только для изготовления легких конструкций.

Особенность аустенитно-ферритных сплавов заключается в том, что они содержат сравнительно небольшое количество никеля в сравнении с другими промежуточными классами. За счет этого такие стали, как 12Х21Н5Т или 08Х22Н6Т, имеют гораздо лучшую свариваемость, швы при соединении металлопроката из них получаются очень качественные и прочные на деформацию. Обеспечивается это влиянием ферритной структуры, обеспечиваемой элементами Сr, Ti, Mo или Si. Однако следует отметить, что по той же причине, то есть из наличия ферритообразующих включений, в значительной степени ухудшается жаропрочность, равно как и пластичность. Высокой остается только механическая прочность.

В марках сталей обычно присутствуют буквы кириллицы, они тождественны латинским обозначениям, в частности Ю означает «ювенал» – алюминий, причем так он маркируется только в сталях. Другие элементы могут означаться также не по первым буквам, например кремний – С, от силициума, а марганец – Г, поскольку эта буква имеется в середине слова.

tutmet.ru

Нержавеющие стали: свойства, характеристики, состав, виды

Представить современную жизнь без антикоррозийной стали невозможно. Разработка такого сплава позволила сделать качественный рывок не только в металлургии, но и во многих других сферах. Нержавеющие стали отличаются от классической тем, что содержат в составе кроме железа и углерода еще и хром. Именно добавление хрома придает сплаву антикоррозийные свойства.

Продукция из нержавеющей стали очень разнообразна. У любого производителя вы сможете найти широкий выбор изделий. Так, например, качественную продукцию, что подтверждают многочисленные отзывы, можно заказать в интернет-магазине БСМ – Металл.

Нержавеющие стали

Физические свойства

Нержавеющая сталь обрела высокую популярность не только благодаря антикоррозийным свойства, но также за счет разнообразия физических свойств. Современные коррозионностойкие стали производятся путем добавления к стали различных примесей.

От количества и типа примеси зависят физические свойства готовой стали. Следует отметить, что некоторые марки нержавеющей стали поддаются коррозии после длительного срока эксплуатации. Это связано с составом, то есть добавлением того или иного метала. Такой сплав имеет другие преимущества, которые нивелирует подверженность окислению.

Следует выделить основные физические свойства нержавеющей стали, которые качественно выделяют ее из ряда других металлов. К таким свойствам относятся:

  1. Высокая прочность. Изделия, изготовленные нержавейки отличаются повышенной прочностью в сравнении с аналогами. Благодаря устойчивости к физическим нагрузка, изделия не повреждаются и не теряют начальную форму. Качественная сталь сохраняет надежность более десяти лет.
  2. Устойчивость к агрессивной внешней среде. Подобная сталь практически не подвержена изменениям в связи с условиями окружающей среды. Это позволяет длительное время сохранять эксплуатационные свойства изделия.
  3. Жаропрочность. Изделия из нержавейки устойчивы к высоким температурам, даже при воздействии открытого огня. Также не меняя форму, размеры и свойства при значительных перепадах температур.
  4. Экологичность. Антикоррозийные свойства препятствуют процессу окисления. Кроме того, материал  не содержит в составе вредных компонентов, поэтому широко применяется в пищевой промышленности.
  5. Антикоррозийные свойства. Главное свойство, которым обладает такая сталь, это препятствие возникновению ржавчины. Причем сплав не поддается коррозии даже после воздействия кислот или щелочей.
  6. Внешний вид. Внешний вид изделий из нержавейки качественно отличается от предметов из других материалов. Сталь имеет чистый, блестящий вид, который не меняется после длительного срока эксплуатации.
  7. Податливость. Подобный сплав легко обрабатывать, и изготовление из него предмета желаемой формы не составляет труда.

Выбор нержавейки с определенными физическими свойствами зависит от целей ее использования. На сегодняшний день, разнообразие компонентов для производства нержавеющей стали позволяет создать материал с необходимыми характеристиками.

Химический состав

Химический состав нержавеющей стали зависит от типа и марки сплава. Главными особенностями, которые характеризирует нержавейку, являются наличие в составе не менее 10,5% хрома и низкое содержание углерода. Углерод очень важен при изготовлении стали, так как он придает необходимую прочность. Процентная составляющая которого в антикоррозийном сплаве не должна превышать 1,2%.

Также в состав нержавейки может включатся Титан, Фосфор, Молибден, Сера, Никель и Ниобий. В зависимости от химического состава, нержавейка делиться на несколько типов.

Наиболее широко используемая – нержавейка группы А2. Группа А2 содержит в составе 10% никеля, 18% хрома и 0,05% углерода. Большую часть занимает основа, а именно железо с сопутствующими компонентами.

В состав сталей этой группы входят 0,05% углерода, 2% молибдена, 12% никеля и 17% хрома. Благодаря наличию в составе молибдена, сплав устойчив к воздействию кислоты, поэтому часто к нему применяется названия «кислостойкого».

Антикоррозийные стали группы А, благодаря химическому составу, легко поддаются сварке. Именно поэтому такой тип широко используется в промышленности. Из такой стали можно производить детали практически любой формы, с прочным соединением составных частей.

Особое внимание при производстве уделяется стали для пищевой промышленности. Коррозионностойкая сталь таком случае не должна содержать посторонних компонентов, которые могут негативно повлиять на вкусовые качества продуктов, а также примесей опасных для здоровья человека.

Сопротивления стали к коррозии зависит от количества хрома. Чем его составная часть больше, тем устойчивее сплав. Классическая нержавеющая сталь, используемая в обычных условиях, содержит не более 13% хрома. Для противостояния агрессивной среде доля хрома должно превышать 17%. Такой коррозионностойкий спав подходит для использования в кислотной среде.

Высокоустойчивые сплавы сохраняют свои свойства даже в азотной кислоте 50% насыщенности. Для устойчивости против более сильных кислот, в составе увеличивают процент никеля и добавляют другие компоненты в малых количествах.

Классификация нержавеющих сталей

Классификация нержавеющих сталей разнится в зависимости от стран, но имеет общие принципы. Маркировка нержавейки осуществляется в зависимости от химического состава, свойств и внутренней структуры готового материала. Исходя из этого сталь делят на такие типы:

  1. Ферритные. Данная группа сталей характеризируется высоким содержанием хрома, обычно более 20%. Поэтому иногда этот тип называют хромистым. Такой химический состав способствует высокой устойчивости к агрессивной внешней среде. Сплавы этой группы обладают магнитными свойствами. Стали ферритной группы относительно дешевые, широко используются в промышленности, уступая лишь аустенитным.
  2. Аустенитные. Группа противокоррозионных сплавов, которые отличаются высоким содержанием хрома и никеля. За счет этого они отличаются повышенной прочностью и гибкостью в сравнении с аналогами. Также легко поддаются сварке и устойчивы к коррозии. Наиболее широко используемые в промышленности. Относятся к немагнитным металлам.
  3. Мартенситные. Особый тип нержавеющих сплавов. Отличается повышенной прочностью и износоустойчивостью. Не подвержены воздействию высоких температур, при этом содержат минимальную часть вредных компонентов, которые не выделяют паров при интенсивном нагреве. К этой группе относят жаропрочную коррозионностойкую сталь.
  4. Комбинированные. Особый тип стали, комбинирующий свойства вышеуказанных групп. Такие инновационные стали разрабатываются индивидуально в зависимости от требуемых заказчиком свойств. На сегодняшний день выделяют аустенитно-ферритные и аустенитно-мартенситные стали.

Детали из нержавеющей стали

В свою очередь, марки нержавеющей стали аустенитной группы делятся на 4 типа:

  1. А1 – сталь, содержащая в составе значительную часть серы, из-за чего более подвержена коррозии чем остальные.
  2. А2 – наиболее широко используемая марка. Легко поддается сварке без потери физических свойств. Морозостойкая, но подвержена коррозии в агрессивной кислой среде.
  3. А3 – производная от А2, но с добавлением стабилизирующих компонентов. Отличается повышенной устойчивостью к высокой температуре и кислой среде.
  4. А4 – сплав с добавление молибдена (до 3%). Характеризуется сопротивлением кислой среде. Широко используется в судостроении.
  5. А5 – схожа с маркой А4. Отличается лишь соотношением стабилизирующих компонентов. Производиться для повышенного сопротивления высоким температурам.

Виды нержавеющей стали не ограничиваются вышесказанными типами. Так как даже малейшее изменения процентного соотношения компонентов могут значительно повлиять на свойства стали.

Область применения нержавеющих сталей

С момента разработки, коррозионностойкие стали применялись только в высокотехнологичном производстве в таких сферах как авиастроение, атомная энергетика, нефтехимическое производство и машиностроении. На сегодняшний день нержавеющие стали широко используются в различных сферах нашей жизни.

Деталь автомобиля из нержавеющей стали

Выделим основные сферы использования нержавеющих сплавов:

  1. Машиностроение. Нержавейка массово используется для производства автомобилей, промышленных станков и различных агрегатов. Обычно применяются ферритные и аустенитные типы.
  2. Химическая промышленность. Химическая промышленность сопровождается использованием агрессивных веществ, для содержания которых требуется специальное оборудование. Для его производства применяют аустенитные сплавы. Производственные емкости, трубы и сосуды не подвергаются воздействию химикатов и не теряют эксплуатационных свойств.
  3. Энергетика. В сфере электроэнергетики используются только высокопрочные материалы, так как прочность и надежность рабочих узлов имеют особую важность.
  4. Целлюлозно-бумажная промышленность. Практически все оборудование в этой сфере изготавливается из высококачественной нержавейки.
  5. Пищевая промышленность. К производству, хранению и перевозки продуктов питания выставлены повышенные требования. Поэтому при изготовлении оборудования можно использовать только стекло, несколько видов пластика и нержавейки. Это обеспечивает повышенный уровень гигиены.

В пищевой промышленности обычно используется сплав с содержанием малого количества компонентов, так как оборудование не подвергается воздействию сверхвысоких температур и агрессивных веществ. Для холодильных установок применяют морозостойкие материалы.

  1. Авиационно-космическая сфера. Особые типы нержавейки стали применять для постройки самолетов, ракет и космических кораблей.
  2. Строительство. Нержавейка широко используется в строительстве и в дизайне. Такие листы не поддаются царапинам и не оставляют следов от рук.

Коррозионностойкие стали также применяется во многих сферах, благодаря разнообразию видов и свойств.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Из чего состоит нержавеющая сталь? Как её делают?

В 1913 году, когда ученые экспериментировали с различными видами и свойствами сплавов, Гарри Бреарли (Шеффилд, Англия) открыл нержавеющую сталь. В ходе экспериментов со сплавами Бреарли обнаружил уникальную способность стали с высоким содержанием хрома сопротивляться кислотной коррозии.

К концу 20-х годов нержавеющая сталь была признана наиболее универсальной и практичной по сравнению со сталью, не содержащей в своем составе хрома.

На сегодняшний день нержавеющей сталью называют любой вид стали, содержащий в себе достаточный процент хрома, способствующего образованию самобновляющейся пленки окиси хрома вокруг стали, на уровне атомов, которая и защищает железо от ржавчины.

В наше время производители нержавеющей стали применяют в производстве новые усовершенствованные технологии и уже далеко ушли от своих талантливых предшественников из 20-ых годов. Теперь потребители нержавеющей стали могут себе позволить приобрести качественную продукцию по значительно более доступным ценам, нежели в прошлом веке.

И тем не менее, качество нержавеющей стали при доступности цен стало еще более высоким: теперь нержавеющая сталь — это не только синоним высокой сопротивляемости к
Коррозии, но и особая прочность, способность к формоизменениям, эстетичный внешний вид, а также минимальная потребность в техническом обслуживании.. .

Химический состав нержавеющей стали

Всего различают пять больших групп нержавеющих сталей определяемых их микроструктурой. Наиболее распространенными являются три:
•Аустенитные (Austenitic) — не магнитная сталь с основными составляющими 15-20% хрома и 5-15% никеля который увеличивает сопротивление коррозии. Она хорошо подвергается тепловой обработке и сварке. Обозначаются начальной буквой A. Именно аустенитная группа сталей наиболее широко используется в промышленности и в производстве элементов крепежа.
•Мартенситные (Martensitic) — значительно более твердые чем аустетнитные стали и могут быть магнитными. Они упрочняются, закалкой и отпуском подобно простым углеродистым сталям, и находят применение главным образом в изготовлении столовых приборов, режущих инструментов и общем машиностроении. Больше поддвержены коррозии. Обозначаются начальной буквой С.
•Ферритные (Ferritic) стали значительно более мягкие чем мартенситные по причине малого содержания углерода. Они также обладают магнитными свойствами. Обозначаются начальной буквой F.

ВИДЫ И СВОЙСТВА НЕРЖАВЕЮЩЕЙ СТАЛИ

Область применения нержавеющей стали

otvet.mail.ru

Марки нержавеющей стали. Характеристики, свойства, применение нержавейки



AISI 304 – наиболее распространенная и популярная марка стали. Отличается высокой прочностью, упругостью, стойкостью к окислению, легко сваривается.

Посмотреть подробно:

Российские аналоги:


Сталь AISI 316 и 316Тi – улучшенный вариант AISI 304,
с повышенной антикоррозийной устойчивостью и к воздействию агрессивной среды.

Посмотреть характеристики, типоразмеры, цены:

Российские аналоги:

AISI 430 — экономичный вариант коррозийнностойкого материала, идеален для штамповки, деформации и перфорации.

Посмотреть подробно:

Российские аналоги:

Нержавеющая сталь – это разновидность легированной стали, устойчивая к коррозии за счет содержания хрома – 12% и более. В присутствии кислорода образуется оксид хрома, который создает на поверхности стали инертную пленку, защищающую все изделие от неблагоприятных воздействий. Современный рынок может предложить различные марки нержавеющей стали для применения в самых разных отраслях промышленности.

Не каждая марка нержавеющей стали демонстрирует устойчивость хромоксидной пленки к механическим и химическим повреждениям. Хотя пленка восстанавливается под воздействием кислорода, были разработаны специальные марки нержавейки для применения в агрессивных средах.

Популярные марки стали

В России развита сталелитейная промышленность и существуют собственные обозначения для марок стали, однако самые популярные марки имеют зарубежные аналоги. Это стали так называемых 300-й и 400-й серий, которые отличаются высокими характеристиками коррозионной стойкости, устойчивости к агрессивным средам, пластичности и прочности. Они практически универсальны и применяются для производства самой разнообразной продукции – от медицинских инструментов до крупных строительных конструкций. 200-я серия постепенно догоняет их по популярности за счет выгодного соотношения цена-качество.

Виды стали 300-й серии

Хромникелевая нержавейка этой группы по своему химическому составу бывает аустенитная, аустенитно-ферритная и аустенитно-мартенситная, в зависимости от процентного содержания углерода, никеля, хрома и титана. Это самая универсальная нержавейка, свойства которой обеспечивают ей неизменно высокий спрос на рынке.

AISI 304 (08Х18Н10)

Востребованная во всех отраслях промышленности, эта нержавейка, однако, снискала славу «пищевой». Ее химический состав и свойства делают ее наиболее подходящей для применения в пищепроме. Она легко поддается сварке, показывает высокие характеристики коррозийной стойкости в агрессивных средах. Ее также часто выбирают для химической, фармацевтической, нефтяной и текстильной промышленности.

AISI 316 (10Х17Н13М2)

Нержавейка 316 получается, если добавить в 304-ю нержавейку молибден, что еще больше повышает коррозионную устойчивость и способность к сохранению свойств в агрессивных кислотных средах, а также при высоких температурах. Эта нержавеющая сталь дороже, чем 304, она используется в химической, нефтегазовой и судостроительной промышленности.

AISI 316T (10Х17Н13М2Т)

Эта марка стали нержавейки содержит небольшое количество титана, повышающего прочность материала, делающего его устойчивым к высоким температурам, а также к ионам хлора. Используется в сварных конструкциях, для изготовления лопастей газовых турбин, в пищевой и химической промышленности. Доступная цена и высокие технические характеристики делают эту нержавеющую сталь очень популярной.

AISI 321 (12-08Х18Н10Т)

Нержавеющая сталь, характеристики которой обусловлены повышенным содержанием титана. Легко поддается сварочной обработке, устойчива к температуре до 800 o С. Широко востребована для изготовления бесшовных труб, а также трубопроводных фитингов — фланцев, тройников, отводов и переходов.

Виды стали 400-й серии

Эта серия имеет более узкий диапазон, чем 300-я. К ней относится нержавейка с высоким содержанием хрома, – других легирующих элементов в ней почти не содержится, что положительно сказывается на ее стоимости. Низкое содержание углерода делает эти нержавейки пластичными и хорошо свариваемыми.

AISI 430 (12Х17)

Это нержавейка с высоким процентом хрома и низким – углерода. Такое соотношение способствует высокой прочности и одновременно пластичности. AISI 430 хорошо гнется, сваривается, штампуется. Сохраняет свои свойства в коррозионно опасных и серосодержащих средах, устойчива к резким перепадам температуры. Используется в нефтегазовой промышленности, а также в качестве декоративного материала для отделки зданий и помещений.

Виды стали 200-й серии

Пока можно говорить только об одной марке стали в этой серии, но она успешно догоняет своих конкуренток в сериях 300 и 400.

AISI 201 (12Х15Г9НД)

Сталь нержавеющая марки AISI 201 значительно дешевле аналогичной по свойствам нержавейки других серий. В ней дорогой никель частично заменен марганцем и азотом. Выгодно сбалансированный химический состав делает характеристики нержавейки AISI 201 не уступающими AISI 304 и AISI 321. Она нашла свое применение в медицинской и пищевой промышленности. Используется также при изготовлении круглых и профильных труб, которые требуются для создания перил, поручней и ограждений.

www.kp.ru

Изделия из нержавеющей стали разных марок: производство, преимущества нержавейки

Нержавеющая сталь относится к продукции, не подверженной коррозии, окислению, разрушению агрессивными средами. Изделия из нержавейки имеют эстетичный вид, практичность, экологическую безопасность и долговечность. Металл хорошо поддается полировке, шлифовке. Поверхность может быть матовой, зеркальной, хромированной, цветной.

Свойства нержавеющей стали

Физические и технические характеристики продукта зависят от процентного содержания хрома. В стандартном сплаве содержится 12−20% компонента. Под воздействием кислорода добавочный компонент превращается в оксид хрома, создающий на поверхности проката инертную защитную пленку из нерастворимых окислов. Кроме хрома, нержавеющая сталь может содержать C, Mn, P, Si, S. Для повышения физико-механического свойства в сплаве может присутствовать Ni, Mo, Nb, Ti, Co.

Металлопрокат выпускается в разных марках, способных удовлетворить требования практически всех сфер деятельности человека: начиная со строительства и заканчивая изготовлением декоративных элементов.

В зависимости от процентного содержания добавок нержавеющая сложнолегированная сталь подразделяется на несколько видов:

  1. хромистую;
  2. хромоникелевую;
  3. хромомарганцевоникелевую.

Легкая обработка, высокая температура плавления, устойчивость к ультрафиолету, механическим повреждениям и влаге позволяют использовать металл для производства изделий разного назначения. Устойчивый к химическим веществам сплав применяется при изготовлении труб, деталей, комплектующих элементов для разных объектов:

  1. химической и электронной промышленности;
  2. машиностроения;
  3. производства пищевых продуктов, лекарственных, косметических средств;
  4. хирургических инструментов и столовых приборов;
  5. декоративных конструкций;
  6. ограждений.

Изготовление продукции под заказ

По эскизам клиента изделия из нержавеющей стали производятся под заказ после разработки макета будущего продукта. По индивидуальным размерам специалисты могут быстро и по доступной стоимости изготовить:

  1. емкости;
  2. входные группы;
  3. навесы;
  4. ограждения;
  5. стеллажи;
  6. элементы офисной и домашней мебели;
  7. поручни;
  8. решетки;
  9. скамейки;
  10. столешницы;
  11. приточно-вытяжные системы.

Изготовление продукции под заказ выполняется из разных марок стали, выбор которой зависит от назначения и условий эксплуатации. Для изделий, предназначенных к установке в помещении, подойдет недорогой сплав AISI 430, имеющий приятный внешний вид и долговечность. Металлопрокат хорошо комбинируется с пластиком, деревом, стеклом и камнем.

Предметы интерьера и экстерьера из нержавейки сочетают в себе эстетичность, надежность и экологичность. По чертежам заказчика возможно изготовление мангалов, труб отопления и водоснабжения, коптильни, лестничных перил, декоративной решетки для камина. Для накопительных емкостей, рам под зеркала, кронштейнов автомобилей, столешниц, вакуумных камер, подставок под обувь используется нержавейка аустенитного класса.

Положительные качества

Основными положительными свойствами разновидностей легированной стали являются небольшой вес, возможность покраски, гибки, сверления, лазерной резки, токарной обработки, вальцовки, литья и сварки. По проекту предприятия из нержавейки осуществляется производство ассортимента товаров, среди которых можно отметить:

  1. рейлинги;
  2. колонны;
  3. флагштоки;
  4. парковки для велосипедов;
  5. светильники;
  6. столы;
  7. стулья;
  8. напольные покрытия;
  9. крепления;
  10. фурнитуру;
  11. тепловые экраны.

Уникальным проектом для дома, ресторана, кафе и других организаций может стать производство из нержавеющей стали аквариума соответствующих размеров и формы. Конструкция способна вписаться в любой интерьер, обеспечить доступ к системам обслуживания искусственного водоема, позволить заменить стеклянную чашу без демонтажа каркаса.

Популярные марки

Наиболее популярными марками металла для производственных целей являются стали 300 и 400 серии. В серии 300 представлены аустенитая, аустенитно-ферритная и аустенитно-мартенситная сталь. Для пищевой и фармацевтической промышленности выпускается марка сплава AISI 304, материал хорошо поддается сварке, устойчив к агрессивным средам.

Нержавейка AISI 316 для химической, судостроительной и нефтегазовой промышленности выдерживает высокую температуру, сохраняет свойства при контакте с кислотной средой и морской водой. Сталь AISI 316 Т содержит в составе титан, повышающий прочностные характеристики и устойчивость металла к ионам хлора. Нержавейка применяется при изготовлении оборудования и комплектующих деталей для химической и пищевой промышленности, сварки лопастей газовой турбины.

Легированный металл марки AISI 321 выдерживает нагревание до 800 С, используется в процессе производства из нержавейки бесшовных труб, отводов, тройников и переходников в системах горячего водоснабжения, канализации, а также в трубопроводах для транспортировки слабоагрессивных химических веществ.

Из пластичной стали 400-й серии AISI 430 клиент может заказать декоративные элементы для интерьера или экстерьера, а также детали, предназначенные для эксплуатации в нефтяной и газовой промышленности. В особых случаях специалисты могут подобрать более дешевый «аналог» с химическими и механическими свойствами в соответствии с технологическими условиями.

Процесс изготовления изделий

Производство изделий из нержавеющей стали осуществляется на современном оборудовании специалистами высокого класса, так как работа с материалом требует профессиональной подготовки. В производственном цехе проводятся: перфорация, гибка, резка, гравировка, шлифовка, полировка листового материала до или после раскроя по размерам и конфигурации трубы, профиля, уголка. На месте монтажа детали дополнительно производятся зачистка сварного шва, полировка и покраска.

Стальные конструкции в сочетании с другими строительными и отделочными материалами помогут акцентировать внимание на стиле помещения. Изготовить продукцию в правильных пропорциях поможет компьютерная графическая обработка или изображение в формате 3 D, позволяющие создать изображение будущей детали и внести необходимые изменения.

Пищевая сталь не окисляется, не позволяет размножаться болезнетворным микроорганизмам, хорошо поддается санитарной и термической обработке. Стоимость изделий под заказ зависит от марки стали, назначения, условий эксплуатации и сложности рабочего процесса.

tokar.guru

Характеристики нержавеющей стали — Мастерская колпаков

Нержавеющая сталь (или нержавейка) представляет собой сложнолегированную сталь, которая стойко противостоит коррозии в агрессивных средах(кислотная, серосодержащая), или атмосфере. Состав нержавеющей стали содержит минимум 12 процентов хрома, образующего на поверхности металла специальную защитную пленку из оксида хрома. Именно благодаря ее инертности нержавеющие стали становится коррозионностойкой. Если под воздействием химических сред или механических повреждений пленка разрушается, то нержавеющий металл теряет свою коррозийную стойкость. Но зато под воздействием кислорода эта пленка снова может восстанавливаться. Благодаря этим свойствам нержавеющая сталь быстро завоевала популярность на рынке металлопроката.

Рассмотрим характеристики и виды нержавейки:

Аустенитные хромоникелевые стали, с содержанием 15-26% хрома и 5-25% никеля, с не большим добавлением молибдена (2-6%), имеют высокие технические характеристики:

  • повышенная коррозийная стойкость,
  • устойчивости к агрессивным средам,
  • высокая прочность,
  • так же этот вид отличает отличная пластичность.

Это самая широкая и востребованная группа этой категории стали. К этому виду относятся нержавеющие стали 300 ой серии: aisi 304, aisi 316, aisi 316T, aisi 321.

Ферритные хромистые стали с низким содержанием углерода (0,2%) и с высоким содержанием хрома (12-27%), имеют высокую коррозийную стойкость в разных кислотных средах. Это стали 400 ой серии: aisi 430 и aisi 201. Хоть ферритные хромисты это довольно узкая серия нержавеющей стали, но достаточно востребованная для изготовления оборудования пищевой и легкой промышленности.

Мартенситно-ферритные стали содержат низкую долю хрома и углерода, (10-13%) и (0,2-1,0%) соответственно. За счёт дополнительной термообработки, эти стали становятся более прочные, что позволяет изготавливать из них детали, которые будут подвергаться длительным механическим нагрузкам в слабоагрессивной среде. Уникальные свойства в совокупности с доступной ценой делают материал данной марки довольно популярным на российском рынке.

Виды стали 300 группы:

Хромоникелевые нержавеющие стали этой группы по своему химическому составу делятся на аустенитные, аустенитно-ферритные и аустенитно-мартенситные. Химический состав этих сталей зависит от добавления углерода, никеля, хрома и титана. Это самая универсальная и большая группа. Не имеет магнитные свойства, только если не подвергалась холодной механической обработке, при низких температурах сохраняется высокая прочность, поддаётся легко сварке и полировке.

Представим более широко востребованные марки нержавеющей стали этой группы:

Нержавеющая сталь AISI 304 (08Х18Н10).

316 сталь это та же 304 сталь, но из-за добавления молибдена у неё, более улучшенные технические показатели. Она лучше противостоит коррозии, более устойчива в агрессивных кислотных средах, чем аналогичные марки этой группы. Технические свойства не меняются при более высоких температурах. Нержавеющая сталь данного вида получила широкое применение при изготовлении изделий применяемых в химической промышленности, а так же оборудования, которое может противостоять морской атмосфере и воде.

Нержавеющая сталь AISI 316T (10Х17Н13М2Т).

Эта сталь содержит наличие титана, которое превосходит содержание углерода почти в 5-ть раз. Поэтому детали, получаемые из такой стали очень прочны, они более устойчивы к высоким температурам и к ионам хлора. Нержавейка aisi 316 T используется для сварных конструкций, лопастей газовых турбин, в химической и пищевой промышленности. Легко поддаётся сварке и обладает доступной стоимостью, в сравнее с аналогами.

Нержавеющая сталь AISI 321 (12-08Х18Н10Т).

Это хромоникелевая сталь, с добавлением титана, из-за высокой устойчивости к коррозии востребована при изготовлении бесшовных труб, и разнообразных трубопроводных фитингов — отводов, тройников, переходов и фланцев. Легко поддаётся сварке, немагнитная сталь, устойчивая к более высоким температурам (до 800 градусов), при этом её механические характеристики не меняются.

Виды стали 400 группы:

Стали этой группы представлены в узком диапазоне, но всё же это довольно востребованная, для определённых целей. Это хромистые нержавеющие стали с довольно высоким содержанием хрома. Кроме этого химического элемента, стали 400 ой группы почти не содержать не каких других легирующих элементов. Эта группа нержавеющей стали, из-за низкого содержания углерода пластична, и хорошо сваривается. Рассмотрим основные марки, продажу которых осуществляет компания Элит Металл:

Нержавеющая сталь AISI 430 (12Х17).

Эта марка нержавеющей стали довольно новая, но постепенно завоёвывающая позиции по отношению к 300 и 400 группам. В ней дорогой никель, что бы ни терять аустенитную структуру металла, частично заменён на марганец и азот. Такой сбалансированный химический состав не уступает по качеству и свойствам аустенитным нержавеющим сталям марок aisi 304 и aisi 321:

  • высокая коррозийная стойкость,
  • хорошая свариваемость,
  • легкость в полировке и деформации (гнутью),
  • значительная разница в цене по сравнению с аналогичными видами,

Все эти характеристики обеспечивают нержавейки aisi 201 высокую популярность у конечного потребителя. Она применяется в медицинской и пищевой промышленности. Так же широко эта сталь используется при изготовлении круглой и профильной трубы. Из которой в свою очередь изготавливают разнообразные перила, поручни и ограждения. Более подробная информация о технических характеристиках и свойствах каждой марки находится на официальном сайте интересующего вас производителя.

таблица физических и механических свойств аустенитной нержавейки



Сталь хромоникелевая

Хромистая никелевая молибденовая

Вид DIN

                    A2

          A3

                           A4

             A5

Вип AISI

304

304L

321

316

316L

316 Ti

Удельный вес нержавеющей стали (гр/см)

7,95

7,95

7,95

7,95

7,95

7,95

Механические характеристики марок при комнатной температуре

Твердость

отжиг НВ

130-150

125-145

130-185

130-185

120-170

130-190

по Бринеллю — НВ

с деформацией в холодном состоянии НВ

180-330











Твердость

Отжиг НRВ

70-88

70-85

70-88

70-85

70-85

70-85

По Роквеллу — HRB / HRC

с деформацией в холодном состоянии HRC

окт.35











Rm (N/mm2) — Сопротивление рястяжению c деформацией Предел прочности

Отжиг

500-700

500-680

520-700

540-690

520-670

540-690

в холодном состоянии

700-1180











Rp (0,2) (N/mm2) — Предел упругости Предел текучести

Отжиг

195-340

175-300

205-340

205-410

195-370

215-380

с деформацией в холодном состоянии

340-900











Отжиг Rp (1) (N/mm2) минимальный

235

215

245

245

235

255

Удлинение 50мм А (%)

65-50

65-50

60-40

60-40

60-40

60-40

Сжатие отжиг Z (%)

75-60

75-60

65-50

75-60

75-65

75-60

Ударная Вязкость

KCUL (Дж/см2)

160

160

120

160

160

120

KVL (Дж/см2)

180

180

130

180

180

130

Механические характеристики различных видов нержавеющей стали при нагревании

Упругость при различных температурах

Rp (0,2)(N/mm2)

при 300 С

125

115

150

140

138

145

при 400 С

97

98

135

125

115

135

при 500 С

93

88

120

105

95

125

Rp (1)(N/mm2)

при 300 С

147

137

186

166

161

176

при 400 С

127

117

161

147

137

166

при 500 С

107

108

152

127

117

156

Термическая обработка

Температура образование окалины

постоянное обслуживание

925

925

900

925

925

925

переодичное обслуживание

840

840

810

840

840

840

Дополнительные свойства и характеристики

Свариваемость

высокая

высокая

стандартная

высокая

высокая

стандартная

Вытяжка

высокая

высокая

стандартная

стандартная

стандартная

стандартная

Виды и свойства нержавеющей стали

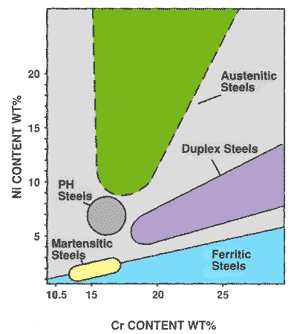

Всего различают пять больших групп нержавеющих сталей определяемых их микроструктурой. Наиболее распространенными являются три:

  • Аустенитные (Austenitic) — не магнитная сталь с основными составляющими 15-20% хрома и 5-15% никеля который увеличивает сопротивление коррозии. Она хорошо подвергается тепловой обработке и сварке. Обозначаются начальной буквой A. Именно аустенитная группа сталей наиболее широко используется в промышленности и в производстве элементов крепежа.
  • Мартенситные (Martensitic) — значительно более твердые чем аустетнитные стали и могут быть магнитными. Они упрочняются, закалкой и отпуском подобно простым углеродистым сталям, и находят применение главным образом в изготовлении столовых приборов, режущих инструментов и общем машиностроении. Больше поддвержены коррозии. Обозначаются начальной буквой С.
  • Ферритные (Ferritic) стали значительно более мягкие чем мартенситные по причине малого содержания углерода. Они также обладают магнитными свойствами. Обозначаются начальной буквой F.

Виды сталей наиболее распространенной аустенитной группы обозначаются дополнительным номером, который указывает на химический состав и применяемость в пределах этой группы:

  • A1- используется, как правило, в механических и подвижных узлах. Из-за высокого содержимого серы стали этого типа менее всего способны сопротивлению коррозии, чем другие типы.
  • A2 — нетоксичная, немагнитная, незакаливаемая, устойчивая к коррозии сталь. Легко поддается сварке и не становится при этом хрупкой. Может проявлять магнитные свойства в результате механической обработки (шайбы и некоторые виды шурупов). Наиболее распространенная группа нержавеющих сталей. Крепеж и изделия из стали A2 не подходят для использования в кислотах и средах содержащих хлор (например, в бассейнах и соленой воде). Пригодна для температур вплоть до -200 C. Ближайший аналог AISI 304 и AISI 304L с еще более низким содержанием углерода.
  • A3 — имеет похожие свойства, как и сталь A2 и дополнительно стабилизирована титаном, ниобием или танталом. Это улучшает ее сопротивление коррозии при высоких температурах.
  • A4 — похожа на стали A2, но с добавлением 2-3% молибдена. Это делает ее в значительной степени более способной сопротивляться коррозии и кислоте. Крепеж и такелажные изделия из A4 рекомендуются для использования в судостроении. Пригодна для температур вплоть до -60 C. Ближайший аналог AISI 316 и AISI 316L с низким содержанием углерода.
  • A5 — имеет свойства сталей A4 и дополнительно стабилизирована титаном, ниобием или танталом как и A3, но с различным процентным содержанием легирующих добавок. Это также повышает ее сопротивляемость высоким температурам.

Таблица характеристик и рекомендации по применению для изделий из нержавеющей стали

DIN

EN

АISI

Характеристики

Примеры применения

A2

1.4301

304

Сталь с низким содержанием углерода, аустенитная незакаливаемая, устойчивая к воздействию коррозии, немагнитная в условиях слабого намагничивания, (если была подвергнута холодной обработке). Легко поддается сварке, устойчива к межкристаллической коррозии. Высокая прочность при низких температурах. Поддается электро-полировке.

Установки для пищевой, химической, текстильной, нефтяной, фармацевтической, бумажной промышленности; используется также в производстве пластмасс для ядерной и холодильной промышленности, оснащение для ку-хонь, баров, ресторанов; столовых приборов; в кораблестроении, электронике и т.д.

1.4306

304L

Сталь аустенитная незакаливаемая, особенно пригодная для сварных конструкций. Отличается высокой устойчивостью к воздействию межкристаллической коррозии, используется при температуре до 425°С. По химическому составу отличается от 304 почти вдвое меньшим содержанием углерода.

Находит те же применения, что и AISI 304, для изготовления сварных конструкций и в отраслях, где необходима устойчивость к воздействию межкристаллической коррозии.

A4

1.4401

316

Сталь аустенитная незакаливаемая, наличие молибдена (Мо) делает ее особенно устойчивой к воздействию коррозии. Также и технические свойства этой стали при высоких температурах гораздо лучше, чем у аналогичных сталей, не содержащих молибден.

Химическое оборудование, подвергающееся особенно сильным воздействиям, инструмент, вступающий в контакт с морской водой и атмосферой, оборудование для проявления фотопленки, корпусы котлов, установки для переработки пищи, емкости для отработанных масел для коксохимических установок.

1.4404

316L

Сталь, аналогичная AISI 316, аустенитная незакаливаемая, с очень низким содержанием углерода С, особенно подходит для изготовления сварных конструкций. Обладает высокой устойчивостью к межкристаллической коррозии, используется при температуре до 450°С. По химическому составу отличается от 316 почти вдвое меньшим содержанием углерода.

Находит те же применения, что и AISI 316, для изготовления сварных конструкций, где необходима высокая устойчивость к воздействию коррозии. Особенно пригодна для производства пищевых продуктов и ингридиентов (майонез, шоколад и т.д.)

A5

1.4571

316Ti

Наличие титана (Ti), в пять раз превышающего содержание углерода С, обеспечивает стабилизирующий эффект в отношении осаждения карбидов хрома (Cr) на поверхность кристаллов. Титан (Ti), действительно, образует с углеродом карбиды, которые хорошо распределяются и стабилизируются внутри кристалла. Обладает повышенной устойчивостью к межкристаллической коррозии.

Детали, обладающие повышенной устойчивостью к воздействию высоких температур и к среде с присутствием новых ионов хлора. Лопасти для газовых турбин, баллоны, сварные конструкции, коллекторы. Применяется в пищевой и химической промышленности.

A3

1.4541

321

Сталь хромоникелевая с добавкой титана (Ti), аустенитная незакаливаемая, немагнитная, особенно рекомендуется для изготовления сварных конструкций и для использования при температурах между 400°С и 800°С, устойчива к коррозии.

Коллекторы сброса для авиационных моторов, корпусы котлов или кольцевые коллекторы оборудования для нефтехимической промышленности. Компенсационные соединения. Химическое оборудование и оборудование, устойчивое к высоким температурам.



1.4845

1.4841

310

310 S

Сталь тугоплавкая аустенитная незакаливаемая, немагнитная, жароустойчивая при высоких температурах, находит самое широкое применение. В окисляющей среде можно применять обычно до 1100°С и до 1000°С в восстановительной среде, но в любом случае в атмосфере, содержащей менее 2 гр. серы (S) на 1 куб.м.

Установки для термической обработки, для изготовления щелочей, для гидрогенизации; теплообменники для печей; изготовление дверей, грилей, штифтов, кронштейнов. Элементы для подогревателей воздуха, корпуса и трубы для термических обработок, конвейерные ленты для транспортеров печей отводные трубы газовых турбин и моторов, реторты для дистилляции, установки для крекинга и реформинга.

eurogib.ru

Сварка нержавейки — самые популярные способы

С нержавеющей сталью каждый человек встречается каждый день — из нее сделано множество вещей, от кухонной посуды до архитектурных деталей зданий, оград, турникетов и сложного промышленного и торгового оборудования. Но только сварщики и инженеры знают, насколько сложна сварка нержавейки. Это своеобразный «высший пилотаж» в сфере сварки металлов плавлением.

Все дело в химических особенностях нержавеющей стали. Этот металл создан довольно давно — более 100 лет назад. Даже известно имя одного из его создателей — англичанин Гарри Бреарли. При исследовании металлов для оружейного производства, он обнаружил, что при добавлении в обычную легированную сталь хрома в количестве выше 11%, сплав получает особые свойства — абсолютно не боится коррозии.

Дело в том, что хром при контакте с кислородом образует очень прочный оксид, который покрывает всю поверхность металла и не допускает возникновения любых химических реакций как при комнатной температуре, так и при нагревании и плавлении. Современные марки нержавейки содержат хрома от 11 до 30% и совершенно по разному ведут себя по отношению к свариванию — от довольно хорошо свариваемых, до практически несвариваемых.

То есть соединять детали в принципе можно, но необходимо знать, как варить нержавейку, какие инструменты и способы применять в каждом конкретном случае, как подготовить зону шва и чем шов обрабатывать по окончании сварки. Именно о методах сварки нержавеющей стали расскажет эта статья.

Виды нержавеющей стали

Промышленная и бытовая сварка листовой и профильной нержавейки требует правильного выбора способа работы. Он определяется видом металла. По основным свойства нержавейка классифицируется на:

  • Аустенитную;
  • Мартенситную;
  • Ферритную.

Аустенитная названа так по основной фазе. Это сплавы с высоким содержанием хрома и никеля. Пример — всем известная пищевая сталь AISI 304 (08Х18Н10 по ГОСТ), активно использующаяся при изготовлении посуды, различных архитектурных деталей, дымоходов, ложек и вилок. Содержит 18% хрома и 10% никеля. Стали аустенитного типа немагнитные, пластичные, химически стойкие и прочные механически.

Мартенситные стали отличаются спецификой внутренней структуры, заметной под микроскопом. Отличаются низким содержанием углерода (сотые доли процента) и хрома до 12%. Металлы очень твердые, но хрупкие, применяются для изготовления режущих инструментов или бытовых вещей, турбин и крепежей, которые используются в слабоагрессивной среде. Широко распространена при производстве алкогольных напитков. После термообработки получают необходимую ударную вязкость и жаропрочность.

Пример — AISI 410 (12Х13 по ГОСТ). Содержит 13% хрома и 0,10-0,12% углерода. Устойчива к серным соединениям.

Ферритные — стали со средним содержанием хрома, не закаляются и очень устойчивы к агрессивной среде (кислотам, солям). Они менее пластичны, чем аустенитные и не такие хрупкие, как ферритные. Пример — AISI 430 (12Х17 по ГОСТ). Хрома — 17%, углерода — 0,10-0,12%. Относится к классу трудносвариваемых. Применяется в машиностроении для изготовления втулок, валов, штуцеров.

Как сваривать нержавеющую сталь

Широкое распространение этого вида металла привело к активной разработке методов сваривания. Сварка нержавеющей стали производится практически всеми наиболее распространенными способами — ручной дуговой MMA, вольфрамовым электродом в атмосфере аргона TIG, полуавтоматами в инертной атмосфере — MIG/MAG, лазером.

Но в отличие от обычной, углеродистой стали, при сварке нержавейки используются особые подходы, благодаря ее сложному химическому составу и физическим свойствам. Основными параметрами, затрудняющими сварку являются:

  • температура плавления ниже, чем у углеродистых сталей;
  • значительное тепловое расширение;
  • низкая теплопроводность.

Как правило, нержавеющая сталь перед сваркой прогревается. Не требуют нагрева сплавы с содержанием углерода менее 0,20%. Но детали из металла толщиной более 30 мм следует нагреть до температуры около 150 0С. Низкая теплопроводность требует снижения силы сварочного тока на 15-20% — металл плохо проводит тепло и может прогорать в зоне сварки.

ММА-сварка

Ручная дуговая сварка ММА производится с использованием двух типов электродов. Первые — с основным покрытием (карбонаты кальция и магния) применяются при сварке постоянным током на обратной полярности (электрод подключен к положительному полюсу аппарата).

Вторым типом электродов, рутиловыми, сварить нержавейку можно как при переменном, так и при постоянном токе обратной полярности. При работе с нержавейкой эти электроды намного удобнее, чем основные — меньше разбрызгивается расплав и лучше держится дуга. Оба вида электродов используются в любом пространственном положении, но рутиловые лучше всего работают в нижнем.

TIG-сварка

Аргонодуговой метод используется при сварке тонкой листовой стали. Производится в полностью аргоновой или аргоно-гелиевой атмосфере. В большинстве случаев используется нержавеющая присадочная проволока с ручной или автоматической подачей.

MIG MAG-сварка

Сварочные работы в полуавтоматическом режиме производятся в атмосфере смеси газов 98%Ar / 2%CO2. Иногда вместо углекислого газа используют кислород в том же процентном отношении. При этом несколько улучшаются параметры шва. Варить полуавтоматом можно как объемные детали, так и тонкую нержавейку. От остальных методов MIG/ MAG отличается высокой скоростью и точностью шва.

В этом виде сварки используются различные техники:

  • короткой дугой;
  • со струйным переносом;
  • импульсной.

Короткая дуга, как правило, используется при работе с тонкими металлами, струйный перенос — с более габаритными элементами.

Наиболее управляемый и поддающийся тонкому контролю — импульсный метод. Металл в сварочную ванну полается по каплям, благодаря чему происходит уменьшение среднего тока дуги, а, значит, и поступление тепловой энергии в зону сваривания. Зона термического влияния становится уже, что очень важно при низкой теплопроводности металла.

При импульсной сварке практически исключено появление брызг, что очень важно при необходимости получения точного шва, например, при изготовлении емкостей или декоративных элементов.

Сварка нержавейки при помощи лазера

Промышленная лазерная сварка нержавейки требует специального оборудования. В бытовых условиях она практически не реализуется. Основными преимуществами этого способа является отсутствие явления снижения прочности в зоне отпуска, если сталь была термически упрочнена. Также исключается появление одного из самых распространенных дефектов сварки нержавейки — термических трещин.

При лазерной сварке швы остывают намного быстрее, а размеры зерна получаются мельче. Сварка лазером нержавеющей стали производится как точечным, так и шовным методом. Быстрота и точность воздействия сфокусированного луча на металл не допускает возникновения оксидной пленки на поверхности расплава, соединение получается исключительно прочным. Сваривается нержавеющая сталь лазером только встык — термические напряжения, которые могут возникнуть при соединении внахлест, значительно ухудшают общую прочность конструкции.

Подготовка и финишная обработка

Качество сварки нержавейки, как и любых других металлов, зависит от подготовки зоны сваривания. Металл должен быть тщательно очищен от жира, пыли и грязи, промыт ацетоном или высокооктановым бензином и просушен. Металлической щеткой необходимо зачистить кромки деталей до характерного блеска.

Сварка нержавейки имеет свои особенности — высокий коэффициент термического расширения может вызвать появление холодных трещин, если детали сдвинуть очень плотно. Между ними необходимо оставить небольшой зазор, ширина которого определяется по справочнику или опытом сварщика.

Зачистка сварочных швов нержавеющей стали — обязательный этап завершения работ. Она производится механическим или химическим способом. Основная цель — удалить сажу и окалину, очистить зону шва от различных примесей, которые мешают образованию полноценной оксидной пленки.

Перед тем, как зачистить сварочный шов на нержавейке, необходимо тщательно осмотреть его на предмет появления трещин или иных видимых дефектов. При бытовой сварке нет необходимости в использовании дефектоскопической аппаратуры, но при промышленной — она должна применяться в обязательном порядке.

Травление кислотами производится на всех марках стали при помощи соляной и серной кислот. После обработки шва необходимо промыть зону работ чистой водой. В домашних условиях кислотное травление производится редко, более распространен механический способ.

Механическая обработка производится способом очистки металлической щеткой и обработкой мелкозернистой наждачной бумагой. Если есть возможность — обработать пескоструйным аппаратом. После механической обработки следует нанести на шов пассивирующий раствор.

Шлифовка и полировка зоны шва и поверхности изделия целиком производится при помощи полировальных и шлифовальных кругов с различными типами поверхности. Из инструментов при этом используется болгарка или вибрационные шлифмашинки.

Сварочные работы с нержавейкой имеют много особенностей и тонкостей. Если вы обладаете практическим опытом сварки нержавейки — поделитесь им на страницах нашего сайта. Ждем ваших писем и сообщений.

wikimetall.ru

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
