от домашней поделки до серийной модели текстильного принтера / Habr
Летом 2011 года я опубликовал на хабре пару статей (вот и вот) о том, как из подручных материалов практически «на коленке» собрать текстильный принтер. Как оказалось — тема эта весьма интересная многим людям, и с момента публикации этих статей любителямиА в этой серии статей я хочу поделиться с вами тем, как небольшое хобби самоделкина за эти несколько лет постепенно и незаметно превратилось в небольшое, но довольно серьезное производство принтеров для прямой печати на тканях, футболках и прочих материалах. Постараюсь рассказать с какими нюансами и трудностями столкнулся на этом пути, подскажу как лучше переделывать современные принтеры и каких ошибок лучше избегать.
Так что если вам все это интересно, то добро пожаловать под кат.
Начну свой рассказ с того первого аппарата на базе Epson 1290, о котором писал в прошлой статье
Попечатав некоторое время на нем я начал исправлять его недостатки. Как оказалось — самое слабое место это привод стола трением. Да, такой вариант работает, но доставляет некоторые хлопоты и неудобства. Было решено перейти на плоский ремень, а заодно и уйти от кухонных направляющих. К сожалению фотографии с того времени не сохранились, осталось лишь видео процесса печати. По конструкции все просто — ремень одеваем на вал и закрепляем на столе.
После такой небольшой модификации печатать стало гораздо удобнее и я даже начал печатать майки друзьям и знакомым. Но как вы можете судить по видео — скорость печати у epson 1290 крайне низкая. В принципе, такой аппарат вполне себе имеет право на жизнь, когда вам нужно напечатать 3-5 маек в день, особенно учитывая его бюджет в 150$. Но это все хорошо на белых майках. А вот что бы печатать на черных футболках — у 1290 оставалось лишь два канала, куда можно было залить белые чернила. И скорость печати белым была еще медленнее, чем цветным. В общем на черную футболку могло легко уйти полтора часа. Но меня такая скорость не устраивала и место epson 1290 занял epson r1800. У него 8 каналов, 4 тз них можно было оставить под цвет, а 4 отдать под белый. Да и скорость печати у него повыше.
К сожалению аппарат на основе epson r1800 прожил у меня совсем не долго. Все дело в том, что скорость печати на белых футболках увеличилась, а вот на черных… на черных мне так и не удалось получить нормальной печати белыми чернилами даже не смотря на его 4 канала. Как я узнал позже — очень много людей сталкиваются с этой проблемой в текстильных принтерах на базе R1800/R1900/R2400 (это все по сути братья — близнецы). Так что сразу хочу предупредить — если не хотите мучиться, то не заливайте в эти аппараты белые чернила.
Ну у немного фото распила epson R1800 для установки на текстильный стол
Снимаем весь пластик корпуса

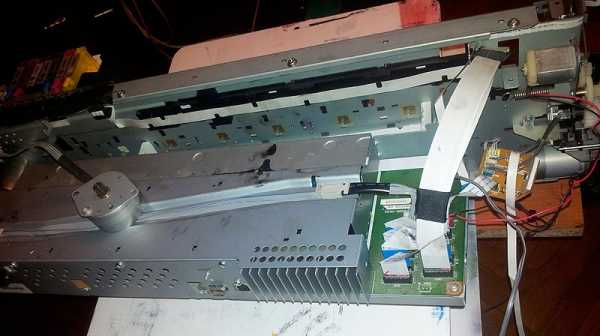

снимаем все остальные лишние детали. На фото показано, что должно остаться — почти голый каркас. Ну и лишний кусок рамы принтера отрезаем
И вот что у нас осталось от принтера
осталось прикрепить к нему обратно блок питания и плату управления
Долго не думая, блок управления был просто прикручен к раме принтера
и вся эта конструкция поставлена вместо 1290-го
В принципе эта модификация была бы довольно незначительной и, как я писал выше — почти бесполезной, если бы не од но!
Именно установка r1800 стала отправной точкой на моем пути к производству текстильных принтеров. Все дело в том, что в какой то момент мне надоело загонять стол в печать руками и в принципе я решил начать сам управлять столом и сделать привод через зубчатый ремень и шаговый двигатель. Поэтому был собран первый контроллер сразу с драйвером шаговика на борту и я начал более глубоко копаться в том, как же работает принтер
Заставив стол ездить по сигналам энкодера от принтера я решил, как говорится, сделать ход конем и решить еще две проблемы:
1. Начать печатать белым цветом
2. Увеличить формат печати (все же формат А3 мелковат для маек L-XXL)
Поэтому после долгой борьбы с самим собой было принято решение — купить и распилить новенький Epson 3880. Учитывая его цену в 1800$ на тот момент — это было весьма рискованная затея. одно дело пилить б.у. принтеры с ценой в 30$-75$ и совсем другое дело пилить принтер почти за две тысячи.
Почему именно этот аппарат? потому, что самый дешевый восьмицветник А2 формата. При этом эпсон его позиционирует как урезанную версию — нет рулонной подачи, обрезки бумаги, мелкие картриджи… Но версия эта урезана для тех, кто хочет печатать на бумаге. А вот как раз для меня это и хорошо — нет лишних функций, хорошая цена, подача чернил под давлением. и в принципе принтер про серии, где все сделано довольно удачно (в чем я после его разборки и убедился). Плюс ко всему я знал, что греки делают текстильники на базе этих эпсонов и они вполне себе отлично печатают белым.
Как оказалось по итогу — нет особой разницы пилишь ты принтер за 5 копеек или за пару тысяч долларов. Снаружи все тот же пластик, а внутри все та же рама, кусок которой мы вырезаем для перемещения стола. Но мне уже хотелось сделать все хорошо у красиво. Поэтому печатные платы для управляющего контроллера заказал уже на заводе
быстренько прикрутил его к раме из алюминиевого профиля и запустил тестировать
Т.к. аппарат вполне себе начал работать, то было решено тестировать дальше на текстиле. Были залиты текстильные краски и когда он отлично начал печатать белым цветом, а повер еще и цветным — моей радости не было предела
После успешных тестов начал думать про то, как сделать красивый корпус
Идея была хорошая, но нужно было что-то реальное в изготовлении. А проще всего найти резку пластика у рекламщиков. Поэтому быстро были сделаны ноги и боковины из пластика
и задняя стенка тоже из пластика, прикрывающая все. что мы отрезали
Вышло вполне себе симпатично, но… не практично. все дело в том, что текстильный принтер требует обслуживания. Текстильная краска налипает на парковку головки, на нож, очищающий головку и это все нужно время от времени чистить. Но вот беда — такой удобный и красивый родной корпус не дает удобного доступа ко всем этим узлам.
Поэтому было решено убирать полностью родной корпус принтера и делать полностью свой, из металла. Пока примерялся, делал чертежи, и ждал изготовления корпуса — довел до ума свой управляющий контроллер. Теперь он управлял не только движением стола вперед-назад. а еще и занимался вертикальным позиционированием, четко выставляя стол на нужную высоту по оптодатчикам. Ну и добавлены всякие приятные функции типа сброса уровней картриджей, сенсорная клавиатура…
К сожалению фотографий первого монстра из нержавейки не сохранилось — зато есть видео его работы
Это уже был один из первых прототипов, которые можно назвать предсерийными. Но у него было еще много недостатков, хотя они уже касались не столько самого принтера. сколько процесса сборки и используемых материалов. Первая проблема, с которой я столкнулся — это не совсем точная гибка даже на станках с ЧПУ. Поэтому пришлось переделывать всю конструкцию с возможностью регулировки размеров там, где могли напортачить гибщики. Вторая проблема была в том, что на предприятиях. работающих с металлом отношение к этому самому металлу наплевательское и нержавейка была вся царапанная. Мелочь, но тоже неприятно.

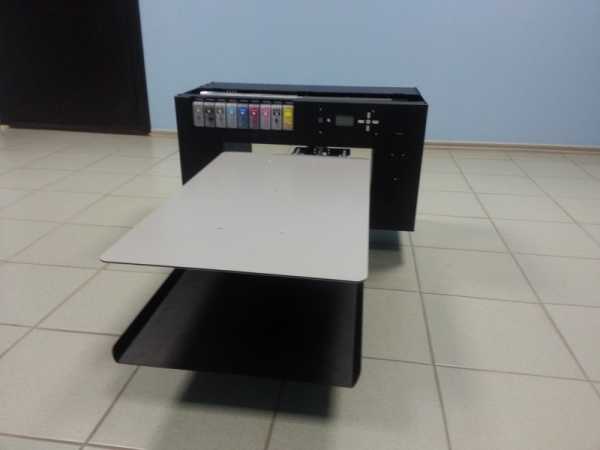

Поэтому все чертежи были переделаны и настало время бета-версий. Корпуса решил делать просто из стали и покрывать полимером — это позволяло придать товарный вид и избежать царапин. Так появился первый аппарат черного цвета

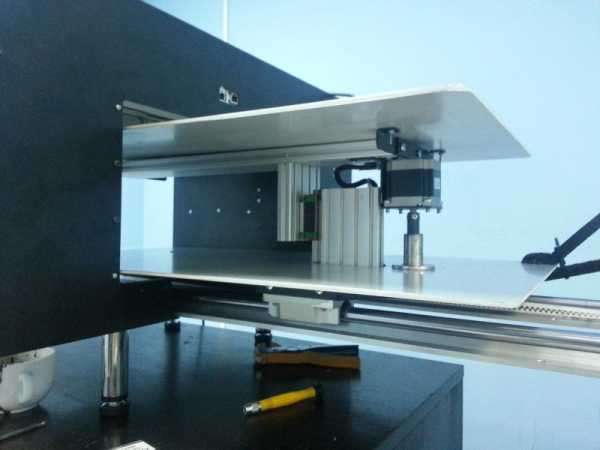

К конструкции решил подойти серьезно — цилиндрические направляющие на рельсах, конструкционный алюминиевый профиль, консольный стол…

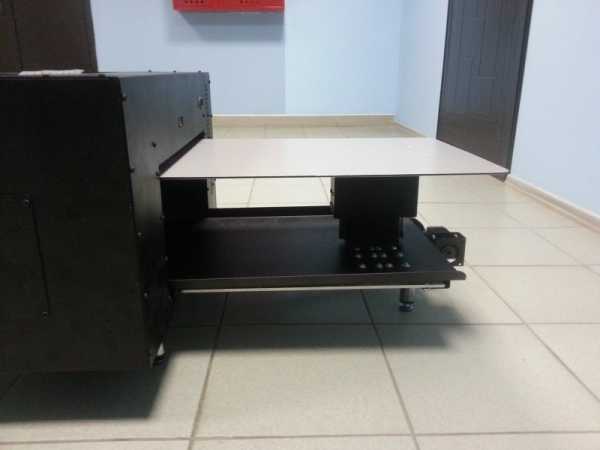

Сейчас остановлюсь подробнее на консольном столе. Почему выбрал именно такую конструкцию не смотря на то, что в изготовлении она сложнее классического стола. Все дело в том, что при печати очень критично расстояние от печатающей головки до материала. Если расстояние больше чем 2-3мм, то головка начинает пылить, картинки теряет качество. А когда мы ложим на стол футболку в два слоя — то и толстые швы становятся двойными. и если расстояние от печатающей головки до футболки у нас 2мм, то швы в два слоя дают очень высокий бугор, об который иногда может зацепиться головка, что недопустимо. Зато на консольный стол майка не ложится сверху, а одевается — поэтому на столе майка в один слой и швы не так сильно выступают над общей поверхностью. Это позволяет печатать и на основной поверхности майки и на выступающих швах. Поэтому для этого нужна вот такая хитрая конструкция
Но конструкционный профиль оказался не совсем удобен в работе. И было решено перейти полностью на стальную конструкцию. По итогу получился вот такой аппарат, который был последней бета-версией.
На некоторое время я остановился на такой конструкциии и на просторах СНГ печатает уже немало таких аппаратов. Но на то она и бета-версия, что бы доводить ее до идеала. Поэтому я постарался прислушаться к пользователям и довести принтер еще больше до идеала. Учтя очень много пожеланий я дошел до первого серийного аппарата — BlackBOX.
Не смотря на то, что он внешне весьма схож с бета-версиями, это получилась полностью переделанная конструкция, в которой значительно увеличилась жесткость основания, добавлены съемные столы разных размеров для быстрой смены которых используются магниты, значительно уменьшен уровень шума при работе, полностью закрытый корпус который позволяет все так же легко проводить профилактическое обслуживание…

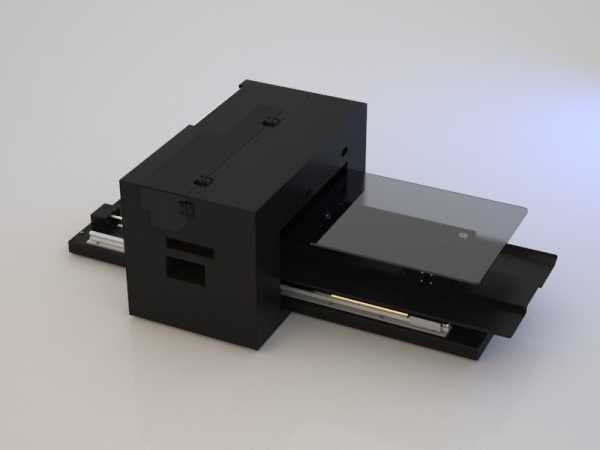

Для начала весь проект был сделан в autodesk inventor — причем пришлось подойти очень ответственно — с размещением всех болтиков и гаечек (да-да, были случаи когда головки болтов мешали, а к некоторым было почти не подлезть что бы прикрутить) и сделаны предварительные рендеры
Затем все это отправилось в производство и теперь успешно проходит процесс тестирования.
Вот несколько частичных фотографий этого аппарата — о нем я постараюсь рассказать в следующей статье более подробно и с множеством фотографий. А так же отвечу на вопросы, которые будут задавать тут в комментариях. Так же в следующей части подробно расскажу про бесплатный софт, который все это дело заставляет печатать и цветом и белыми чернилами.
Ну и закончу небольшим видео, где я чуть-чуть рассказал про функционал последнего BlackBox, правда качество звука подкачало.
P.S. А в следующий раз я расскажу о процессе создания УФ принтера, работы над которым как раз ведутся в данный момент.
P.P.S. Подробное описание текстильного принтера BlackBox v2.0
habr.com
| |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| |||||||||||||||||||||||||
printer-plotter.ru
Принтер для печати на футболках (текстильный принтер)
В статье расскажем про принтер для печати на футболках (оборудование для футболок), на что обратить внимание при покупке, популярные модели и где купить текстильный принтер для печати футболок.
В отличие от технологии переноса изображения с промежуточного материала на ткань,
принтер для печати на футболках сразу наносит краску на нужный материал.
Такая технология требует специальных ярких красок, изготовленных на водной основе.
В таком случае не ухудшаются свойства ткани, она “дышит”, почти не выгорает и не трескается.
При такой печати принтер для печати на ткани сначала наносит однотонную “грунтовку” (преимущественно белого цвета), по которому уже печатается основное изображение.
Процесс печати следующий:
- обработка изображения в графическом редакторе,
- нанесение грунтовки и основного изображения на футболку,
- сушка готового изделия.
Теперь рассмотрим некоторые модели оборудования, принтер для печати на футболках, цены на которые могут быть очень большими, даже сотни тысяч гривен.
Но есть и доступные варианты, которые подойдут для небольших компаний. Например, народные “умельцы” переделывают принтеры Epson для такой технологии, и это дает возможность печатать на светлых футболках, ибо они не печатают белой краской. Но для серьезной работы нужна именно специализированная техника.
Оборудование для печати на футболках предлагают такие производители как: Epson, Cornit, Brother, iDot.
Текстильный принтер SureColor ЅС-F2000
Компания Epson — известный производитель высококачественных принтеров. Но из тех, которые предназначены именно для прямой печати на ткань в промышленных условиях, есть оборудование серии SureColor ЅС-F2000.
Бывают два вида такого оборудования: с 4 и 5 красками и картриджами к 600 мл.
Производитель решил установить на принтер печатающую голову Epson MicroPiezo TFP, которая дает возможность получить высококачественное изображение, из максимальным расширением 1440х1440 dpi.
Для максимального качества картинки и ее долговечности, следует использовать чернила Epson UltraChrome DG.
Принтер Epson печати футболках может печатать на материалах толщиной до 25 мм, чего достаточно для выполнения большинства задач.
На печатание одной страницы MicroPiezo TFP тратит не более 27 секунд.
Также, производитель добавляет покупателю свое программное обеспечение ПО Garment Creator для создания графических рисунков и ускорения работы.
Расходные материалы и чернила для принтеров Epson вы можете приобрести у официальных представителей компании. Их список здесь: http://www.epson.ua/catalog/lfp/epson-surecolor-sc-f2000-4c/?page=buy
Для тех, кого интересует “принтер для печати на футболках цены” и “сколько стоит принтер для печати на футболках” скажем, что стоимость профессионального Epson MicroPiezo TFP составляет около 520 000 грн.
Принтер для прямой печати на футболках Freejet 300 tx
Принтер для футболок Freejet 300 tx — изобретение южно-корейских производителей оборудования для печати на ткани.
Позволяет печатать даже 8 красками, и способен наносить изображения на ткани различных цветов (белые, черные, цветные).
Есть возможность работать с красителями на водной основе, максимальный размер печати составляет 310 х 450мм (формат А3).
Устройство использует печатающую голову от Epson, а изображение наносят с помощью струйной печати.
Печатает Freejet 300 tx в среднем 10 -30 футболок за час, разрешение печати составляет 1440 х 1440dpi.
Есть система СНПЧ, которая уменьшает себестоимость и увеличивает производительность.
Принтер для печати футболок Texjet® shorTee
Текстильный принтер для печати футболок Texjet® shorTee может печатать на материалах размером 32×45 см.
Устройство работает по технологии пьезоструйной печати и использует пигментные краски на водной основе. Размер картриджей составляет 30-80 мл.
Принтер для ткани имеет габариты 115х66х35 см и вес 65 кг.
За один час Texjet® shorTee способен напечатать 30-80 футболок, в зависимости от цвета материала.
Можно наносить изображения на полиэстер, хлопок, смесевые ткани.
Мы описали оборудование для печати на футболках, и вы можете сделать свой выбор. Если не подойдут варианты прямой печати на футболках, то можно выбрать другие способы нанесения изображения.
drukarstvo.com
Текстильные принтеры формата А3 и А4 планшетного типа: цены, обзор, характеристики, отзывы
Планшетный текстильный принтер — новый шаг в печатном бизнесе
Текстильный принтер прямой печати — это отличный вариант для начала бизнеса. В отличие от широкоформатных плоттеров, он позволяет создавать, действительно, эксклюзивную продукцию отменного качества, а также отличается более высокими характеристиками. Планшетные модели этих устройств идеально подходят для нанесения изображений на футболки, сумки, толстовки и многие другие вещи. Главное их достоинство — прямое воздействие краски с тканью, что позволяет надежно закрепить изображение, продлив тем самым срок его службы.
Сфера применения текстильного принтера по ткани
Благодаря особой системе, рисунки наносятся сразу на готовую одежду или другие изделия. При этом удается добиться не только идеального качества цвета, но и устойчивости рисунка к внешним воздействиям. Некоторые модели текстильных принтеров применяются для этикеток, а так же дают возможность наносить изображения на дерево, керамику, стекло. Благодаря данному качеству область применения устройств достаточно обширна. Количество цветов в них подобных может колебаться от 4-6-ти и более, за счет чего можно создавать более сложные и востребованные картинки, например, при создании рекламной продукции.
Особенности и преимущества текстильного принтера
- Данные печатники объединяют в себе массу преимуществ, к которым можно отнести:
- Возможность создания рисунков, как на небольших изделиях, так и на более крупных. Например, текстильный принтер для футболок может стать отличным приобретением для начинающих бизнесменов.
- Высокое качество нанесения. Благодаря специально разработанной технологии можно получать очень яркие и реалистичные изображения с максимально точно цветопередачей.
- Возможность печати, как на темных, так и на светлых тканях.
- Надежность. Представленные марки обладают высокой износоустойчивостью, а также высокой скоростью работы, что крайне важно для успешного бизнеса.
- Простота в эксплуатации и установке. Не нуждается в наличии дополнительных сеток и прочих расходных материалов. Работа на нем напоминает печать на обычном МФУ.
В нашем интернет-магазине вы можете заказать текстильный принтер и купить его по доступной цене для успешного ведения бизнеса. Кроме того, вы всегда можете ознакомиться с отзывами на это устройство. У нас можно так же приобрести принтер для печати на текстильных лентах или любую другую модель. Мы осуществляем доставку во все регионы страны и предлагаем гибкую систему оплаты.
www.originalam.net
Текстильный принтер своими руками с минимумом затрат / Habr
Как то захотел я напечатать себе картинку на футболку. Залез в интернетик — а там, оказывается, у людей суперпринтеры есть, которые на этих футболках и печатают. Отлично, подумал я — а не купить ли мне такой же? Но, посмотрев цены на них со мной случилась драма и трагедия. Как то дороговато они стоят — тысяч за пять вечнозеленых можно найти какой нибудь б/у и это будет дешево. В общем немного не та сумма, что бы покупать его как игрушку. И тут я вспомнил про старый добрый EPSON 1290, который пылился в чулане на офисе…В общем валялся в чулане в офисе Epson 1290. Сколько я тут работаю — столько он и валялся. Вроде как головы у него позасыхали и оживлять его смысла не было. В общем забираю я его себе домой с мыслью, что если что — то голову и новую куплю. Притянул, запустил, прочистил головки и чудо — печатает! Отлично! Отвертку в руки и давай его разбирать — снял все валы, снял все прижимы, снял приводной вал с мотором и датчиком вращения. Дальше — лучше. Болгарку в руки и вырезаем центральную часть металлической рамы — там у нас будет ходить изделие, на котором будем печатать.
А дальше начинается самое сложное — собрать всё из того, что есть дома: совершенно случайно дома оказались:
-кухонные роликовые направляющие (варварски сняты с кухни)
-обрезки ПВХ подоконника (валялись на балконе)
-полка из старой тумбочки
-мелкий кусок плоского алюминия
Кухонные направляющие и полка из тумбочки были превращены в подвижный стол, боковинами послужили обрезки ПВХ подоконника — сверху на них ставится то, что осталось от принтера. В куске алюминия сделал отверстия под моторчик, вал — вырезал под это дело дырку в боковине (которая у нас из подоконника), плотно поместил под подвижный стол. И… профит — всё работает и печатает. Осталось только привести всё это в достойный вид и сделать не на соплях — и вот вам дешевое решения для печати хоть на майках, хоть на коробках… да в общем то можно запихать в него что угодно и печатать на этом.
Сейчас думаю сделать ему более-менее приличный корпус из ДСП, уже заказал СНПЧ и, думаю, получится не хуже аналогов за 5 тысяч зеленых. За что просят такие деньги — совершенно не понимаю.
P.S. т.к. статью читают до сих пор — добавлю
ну и что бы весело повыше — вот что в итоге из этого вышло www.youtube.com/watch?feature=player_embedded&v=xRNa3NbcLvc
P.P.S. Ну и добавлю последнюю новость от 2014 года — спустя несколько лет все это вылилось в мелкосерийное производство текстильных принтеров ))) Продолжение: Принтер для футболок: от домашней поделки до серийной модели текстильного принтера Редактировать
habr.com
direct garment printer с бесплатной доставкой на AliExpress.com
Горячие предложения в direct garment printer: лучшие онлайн-предложения и скидки с реальными отзывами клиентов.
Отличная новость! Если вы решили приобрести товар по запросу direct garment printer, то вы находитесь в нужном месте. AliExpress — это платформа для онлайн-шопинга, где для вас представлены тысячи товаров самых разных категорий. С AliExpress вы всегда можете быть уверены, что найдете нужные вам вещи, будь то дорогостоящие изделия или небольшие покупки. Наша база пополняется каждый день, поэтому мы предлагаем широкий выбор продукции самых разных категорий. Наши поставщики — как известные торговые марки, так и независимые продавцы — гарантируют быструю доставку и надежность, а также удобные и безопасные способы оплаты.
Удобный поиск помогает находить не только нужные товары, но и похожие продукты и возможные комплектующие. Вместе с этим вы получаете самые лучшие цены в сети, выгодную доставку и возможность забрать товар в ближайшей удобной для вас точке.
Иногда выбрать товар среди всех возможных предложений оказывается непросто. Мы позаботились о вашем удобстве и создали удобную систему сравнения. С AliExpress вы легко можете сопоставить цены и воспользоваться наиболее выгодным предложением. Мы также будем рады сообщить вам о начале специальных акций, а также о купонах на скидку. Если у вас возникнут сомнения, вы всегда можете ознакомиться с отзывами покупателей и сравнить рейтинг магазинов. Мы высоко ценим мнение клиентов, поэтому под каждым товаром вы найдете комментарии тех, кто уже сделал покупку. Одним словом, вам больше не нужно слепо доверять — вы можете просто положиться на опыт других покупателей.
Для новичков в AliExpress мы раскроем секрет, как получить самые выгодные предложения на нашем сайте. Перед тем как нажать кнопку «Купить сейчас», проверьте наличие купонов на скидку. Это могут быть купоны AliExpress или же купоны магазинов-сотрудников. Также вы можете получить купоны, выигрывая в нашей игре в приложении AliExpress app. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести direct garment printer по самой выгодной цене.
AliExpress — это передовые технологии, новейшие тенденции и самые обсуждаемые бренды, а также отличное качество, цена и сервис. Онлайн-покупки стало делать еще проще и надежней. Экономьте время и деньги без ущерба качеству.
ru.aliexpress.com
Epson на FESPA 2018: прямая печать на ткани и другие новинки — Публикации
23 апреля 2018
На международной выставке FESPA компания Epson традиционно представит всю линейку принтеров для сублимационной и экосольвентной печати, а также впервые в истории своего участия в рекламных выставках покажет легендарный промышленный текстильный принтер Epson Robustelli Monna Lisa.
Стенд Epson на выставке FESPA — 2.2D30, Берлин, 15—18 мая.
На международной выставке FESPA 2018 компания Epson продемонстрирует практически полное «портфолио» принтеров для создания изображений на самых разнообразных носителях. Сегмент решений для текстильной и сублимационной печати представят две новинки: сублимационный принтер Epson SureColor SC-F9300 и принтер для прямой печати на футболках SureColor SC-F2100. Последний еще не поступил в открытую продажу, но обещает пользователям значительные улучшения по сравнению с предшественником, Epson SureColor SC-F2000: практически в два раза большую скорость, значительно сниженное время на обслуживание и новые функции работы с белыми чернилами.
Экосольвентная группа будет представлена десятицветным Epson SureColor SC-S80610 и Epson SureColor SC-S60610 с цветовой гаммой CMYK×CMYK. В этом году упор будет сделан не только на печать рекламы, но и на интерьерное применение: печать обоев и элементов декора.
Традиционный сегмент Epson – принтеры для фотопечати и цветопробы – будет представлен скоростным Epson SureColor SC-P20000 и 11-цветным Epson SureColor SC-P7000. Новинок здесь не ожидается, но каждый приобретающий принтер в период с апреля по июнь получает дополнительный комплект картриджей 700 мл в подарок.

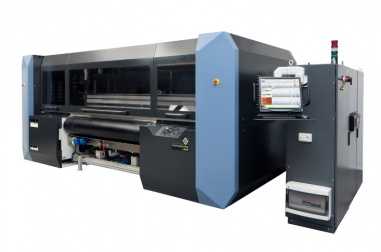

Главным же и наиболее интересным экспонатом стенда станет промышленный текстильный принтер Epson Robustelli Monna Lisa для прямой печати на ткани. Эти устройства могут работать с реактивными, пигментными, дисперсными чернилами и самым широким диапазоном натуральных и синтетических тканей, включая шелк. При ширине 1,8 м, 2,2 м или 3,2 м принтеры развивают скорость до 990 м²/ч.
