Станок для изготовления ключей своими руками
Многие люди сталкиваются с проблемой изготовления копий ключей. В населенных местах с плохо развитой инфраструктурой трудно найти мастерскую, где могут обрабатывать заготовки. В большом городе даже редкие экземпляры трудно изготовить.
Существует вариант приобрести собственное фрезеровочное оборудование, но цена не для всех окажется доступной. Домашние мастера могут найти выход из затруднительной ситуации – сделать фрезерный станок для изготовления ключей своими руками. Это несложно. Главное – знать, какое бывает оборудование и какова схема его конструкции.
В домашних условиях дубликат можно выточить за два часа. Это дело легко превратить в небольшой бизнес без особых капиталовложений.
Особенности и разновидности станков для ключей
Вертикальный станок для изготовления ключей
Копировальные фрезерные станки отличаются друг от друга функциональными признаками.
По характеристике изготовления дубликатов бывает нескольких видов.
Универсальное – с их помощью легко вытачивать изделия любой конфигурации, в том числе и магнитные – подходящие к домофону. Это востребованное оборудование, оснащенное блоком числового программного управления.
Специальные устройства позволяют делать ключи одного вида.
Приборы узкоспециализированного типа предназначены для производства дубликатов конкретного разработчика.
От положения обрабатывающего инструмента зависит вид фрезерного оборудования. Различают два варианта:
- Горизонтальные – рабочий инструмент создает бородку с прорезями и изгибы на торцевой части изделия строго по чертежу.
- Горизонтальные модели позволяют углублять ровную поверхность копии.
Фрезерные станки для изготовления ключей бывают не только с одной рабочей фрезой. Несколько режущих инструментов одновременно обрабатывают ряд поверхностей.
Прежде чем выбрать подходящее оборудование и сделать его своими руками, следует определиться с видом дубликата. Замыкающие изделия бывают трех видов.
Для замков цилиндрового типа изготавливают:
Схема станка для ключей
- Английский – плоский, с одним бородком.
- Повышенной секретности – с двумя бородками. Зубцы располагаются с двух сторон рабочей поверхности.
- Крестовый.
- Полукруглый, с выемками и зубцами разной толщины.
- Финский, или шведский ключ. В его центре находится желобок с выемками. Края изрезаны зубцами разной толщины.
- Перфорированные модели, не имеющие зубцов на рабочей поверхности, а только углубления.
Сувальдный механизм – этот тип представляет собой замок, секретная часть которого выполнена из набора пластин с фигурными вырезами.
И изготовление ключей для запирающих защелок.
Основные составляющие
Фрезерный станок для ключей состоит из нескольких основных конструктивных деталей.
Копировальный блок, оснащенный шип-зондом, который соприкасается с поверхностью оригинала. Элемент позволяет фрезе выполнить точный аналог. Заготовку относительно резального инструмента перемещает рабочий стол. Траектория бывает поперечной или продольной. Ключенарезной станок оснащается дополнительными инструментами:
- набором надфилей – напильников с мелкой насечкой, с помощью которых изделие зачищается от заусениц и приобретает внешний вид;
- измерительные приборы для определения точности;
- электрическая система с функцией настройки позволяет делать варианты ключей авто с электронной картой.
Фрезерный станок

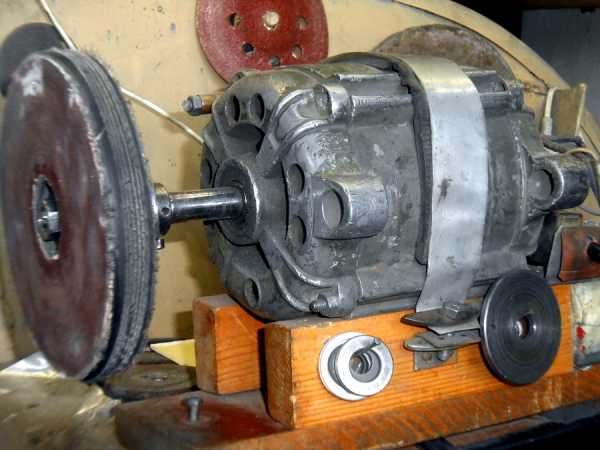

Процесс изготовления станка для ключей своими руками
Для собственноручного изготовления станка не нужно специальных приспособлений.
Устройство оснащается обоймой из труб, внутренний диаметр которых соответствует размеру металлической заготовки. Фрезерное приспособление можно дополнить деревянным брусом с отверстиями разного диаметра. Важным элементом такой конструкции выступает подручник, который фиксирует заготовку относительно поверхности точильного круга. При этом нужно придерживаться нескольких правил:
- Детали конструкции должны быть крепко фиксированы.
- Конструкция допускает обработку деталей в ручном или полуавтоматическом режиме.
- Подручник предусматривает положение металлической заготовки под любым углом.

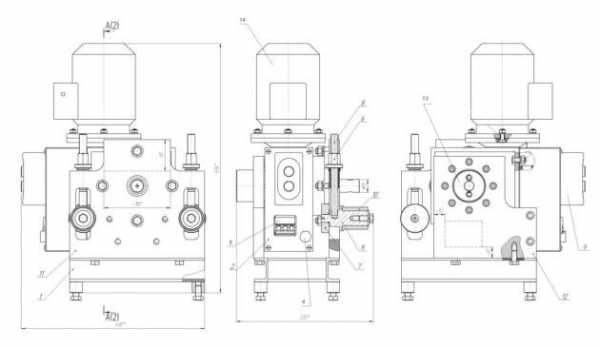

Чертёж станка для ключей своими руками
Есть два более простых способа изготовления аналогов изделий.
Первый вариант:
Станок для изготовления ключей
- Нужно заготовить металл толщиной 2 мм, тиски в количестве двух единиц, ножовку по металлу, ручную дрель, плоский напильник, штангенциркуль, плоский, круглый, квадратный надфили.
- Из металла сделать прямоугольный шаблон. Обработать напильником. Зафиксировать тисками.
- В верхней части просверлить дрелью отверстие, внизу ножовкой вырезать углубления. Так можно сделать любое изделие для замка.

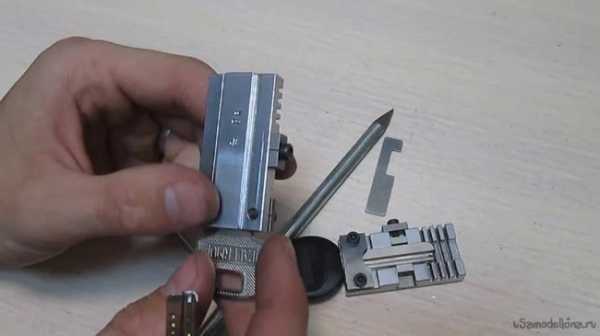

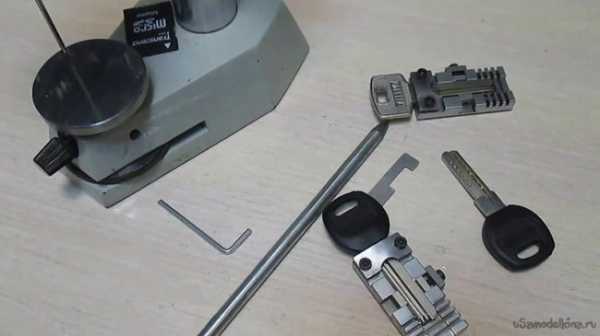

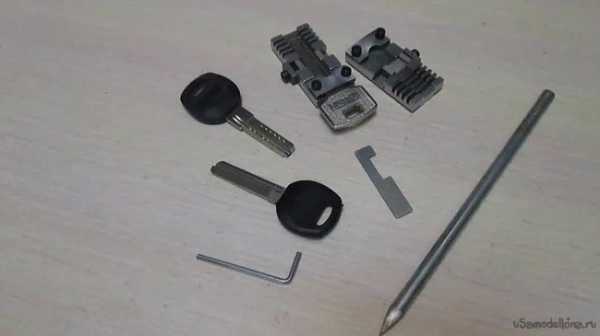

Второй вариант. Чтобы собрать станок, потребуются специальные тиски, машинка для вырезания канавок, металлическая заготовка, напильник. Технология изготовления дубликатов такая:
- Шаблон крепится в тисках с помощью зажима и шестигранника наверху.
- Углубление выбивается надфилем.
- Машинкой вытачиваются ямки.
Фрезерный станок для ключей требует соблюдения правил техники безопасности.
Видео по теме: Станок для изготовления ключей из швейной машинки
promzn.ru
Станок для изготовления ключей своими руками
Когда требуется изготовить копию ключа, понадобится ключенарезной станок. Изготовление происходит на станках, которые могут быть:
- вертикально-фрезерными;
- горизонтально-фрезерными;
- устройством для изготовления ключей для домофона.
В зависимости от типа ключа, вертикальные и горизонтальные станки также подразделяются на определенные категории. В свою очередь ключи бывают семи видов:
- «Английский» тип или плоский.
- Крестовый.
- Помповые, стержневые.
- Полукруглые и квадратные «финского» вида.
- Ригель (реечный).
- Перфорированные специальные.
- С боковой вертикальной фрезеровкой.
Устройства для изготовления дубликатов обычно узкоспециализированные, на них возможно изготовление только одного вида ключа одного конкретного производителя, например английского типа. Чаще всего это вертикальные станки.
Оборудование, на котором возможно изготовление сразу нескольких видов называется универсальным. Это происходит благодаря наличию различных приспособлений для зажимов и множества комбинаций фрез.
Марки станков
Технические особенности станков могут быть различными, в зависимости от страны изготовителя. В основном производство данного оборудования ведет Турция и Китай. Китайские аппараты оснащены огромным количеством функций, которые предоставляют возможность производить ключи не только для квартиры, но и для гаража, автомобиля, сейфа. Работа на китайском оборудовании получается качественная и простая.

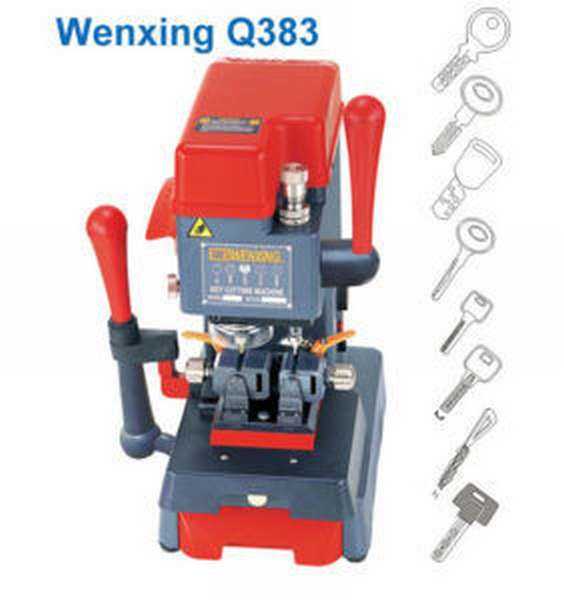

Марка Wenxing – китайская, и на рынке достаточно популярная. Она производит универсальные станки, которые имеют две фрезы, устройства для удержания, двухсторонние поворотные тиски и механизм, который осуществляет плавную подачу каретки. В наборе имеется полная инструкция и DVD-диск, на котором записана полная обучающая программа по изготовлению.
Фирма Type позволяет производить лазерные ключи. Это вертикальные и универсальные станки по своему виду, предоставляют возможность для изготовления различных дубликатов независимо от их типа.

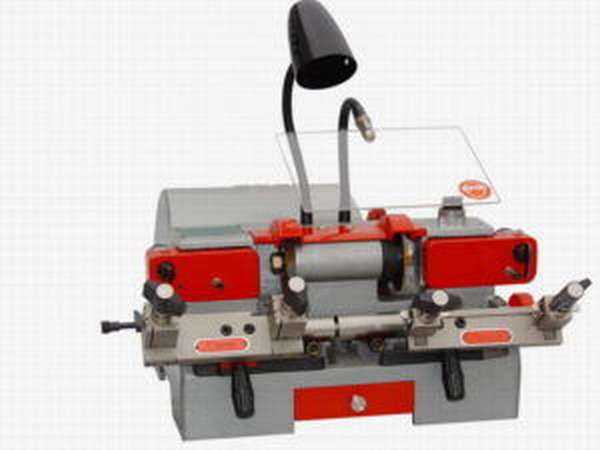

Турецкая марка Kurt оснащает свои станки подсветкой рабочей зоны, что очень удобно. Также на таком оборудовании можно произвести дублирование ключей Multilock.
Дубликатом чиповых ключей занимается программа Advanced code Evo . Это универсальное оборудование, которое успешно изготавливает копии, при этом, не требуя наличия компьютера для распознавания чипа. Также благодаря ней, возможно осуществление прошивки чиповых ключей в 99 случаях. Вся программа написана на русском, что облегчает ее использование даже новичку. Для этого достаточно точное соблюдение пошаговой инструкции.
Станок, который изготавливает ключ углового и луночного типа производится под
Четырехсторонние тиски имеют станки китайской марки Oscar. Эти станки высоко функциональные, простые и легкие в работе, выпускаются в продажу по одной из самых низких цен по отношении с другим оборудованием.
Можно ли собрать станок для изготовления ключей самостоятельно?
Самостоятельно соорудить такой станок возможно, и, как правило, многие решаются на это по двум главным причинам. В маленьких населенных пунктах, мастерских, которые занимаются изготовлением, практически нет, а потребность в дубликатах имеется всегда. Поэтому легче создать собственное оборудование, чем тратить на него приличные деньги. Во-вторых, не типичные виды ключей, даже в крупном городе, изготовить не так просто.
Разновидностей их много, а покупные станки могут работать только с конкретными заготовками. Поэтому, легче самостоятельно сделать станок, чем искать ту мастерскую, где Вам помогут.
Изготовление дубликата своими руками
Если у Вас нет возможности приобрести станок или сделать его самостоятельно, а изготовить дубликат ключа необходимо, то копию можно сделать своими руками, без применения специального оборудования.
Этот процесс возможен двумя способами:
1. Вам потребуется металл, два тиска, напильник, ножовка по металлу, дрель, наждачная бумага и штангенциркуль. Прямоугольной формы вырезается шаблон заготовки из металла. После этого его нужно обработать напильником. Тисками осуществляется фиксация. Дрелью в верхней части заготовки высверливаете отверстие, а в нижней части, благодаря ножовке делаете нужные ямочки.
2. Вам потребуется заготовка, машинка для вырезания канавок и надфиль. Заготовку следует закрепить в тисках. В верхней части она закрепляется шестигранником, а сбоку зажимом. После этого, надфилем нужно выбивать углубления. Затем, машинкой для сверления доделать необходимые формы ямок.
При работе с подобным оборудование нужно быть осторожным и помнить, что не внимательная работа с ним может привести к физическим травмам. Соблюдайте все правила безопасности и будьте бдительны!
Видео: как сделать дубликат ключа своими руками.
metmastanki.ru
Станок для изготовления ключей своими руками
Многие люди сталкиваются с проблемой изготовления копий ключей. В населенных местах с плохо развитой инфраструктурой трудно найти мастерскую, где могут обрабатывать заготовки. В большом городе даже редкие экземпляры трудно изготовить.
Существует вариант приобрести собственное фрезеровочное оборудование, но цена не для всех окажется доступной. Домашние мастера могут найти выход из затруднительной ситуации – сделать фрезерный станок для изготовления ключей своими руками. Это несложно. Главное – знать, какое бывает оборудование и какова схема его конструкции.В домашних условиях дубликат можно выточить за два часа. Это дело легко превратить в небольшой бизнес без особых капиталовложений.
Особенности и разновидности станков для ключей
Копировальные фрезерные станки отличаются друг от друга функциональными признаками.
По характеристике изготовления дубликатов бывает нескольких видов.
Универсальное – с их помощью легко вытачивать изделия любой конфигурации, в том числе и магнитные – подходящие к домофону. Это востребованное оборудование, оснащенное блоком числового программного управления.
Специальные устройства позволяют делать ключи одного вида.
Приборы узкоспециализированного типа предназначены для производства дубликатов конкретного разработчика.
От положения обрабатывающего инструмента зависит вид фрезерного оборудования. Различают два варианта:
- Горизонтальные – рабочий инструмент создает бородку с прорезями и изгибы на торцевой части изделия строго по чертежу.
- Горизонтальные модели позволяют углублять ровную поверхность копии.
Фрезерные станки для изготовления ключей бывают не только с одной рабочей фрезой. Несколько режущих инструментов одновременно обрабатывают ряд поверхностей.
Прежде чем выбрать подходящее оборудование и сделать его своими руками, следует определиться с видом дубликата. Замыкающие изделия бывают трех видов.
Для замков цилиндрового типа изготавливают:
- Английский – плоский, с одним бородком.
- Повышенной секретности – с двумя бородками. Зубцы располагаются с двух сторон рабочей поверхности.
- Крестовый.
- Полукруглый, с выемками и зубцами разной толщины.
- Финский, или шведский ключ. В его центре находится желобок с выемками. Края изрезаны зубцами разной толщины.
- Перфорированные модели, не имеющие зубцов на рабочей поверхности, а только углубления.
Сувальдный механизм – этот тип представляет собой замок, секретная часть которого выполнена из набора пластин с фигурными вырезами.
И изготовление ключей для запирающих защелок.
Основные составляющие
Копировальный блок, оснащенный шип-зондом, который соприкасается с поверхностью оригинала. Элемент позволяет фрезе выполнить точный аналог. Заготовку относительно резального инструмента перемещает рабочий стол. Траектория бывает поперечной или продольной. Ключенарезной станок оснащается дополнительными инструментами:
- набором надфилей – напильников с мелкой насечкой, с помощью которых изделие зачищается от заусениц и приобретает внешний вид,
- измерительные приборы для определения точности,
- электрическая система с функцией настройки позволяет делать варианты ключей авто с электронной картой.
Процесс изготовления станка для ключей своими руками
Для собственноручного изготовления станка не нужно специальных приспособлений.
Устройство оснащается обоймой из труб, внутренний диаметр которых соответствует размеру металлической заготовки. Фрезерное приспособление можно дополнить деревянным брусом с отверстиями разного диаметра. Важным элементом такой конструкции выступает подручник, который фиксирует заготовку относительно поверхности точильного круга. При этом нужно придерживаться нескольких правил:
- Детали конструкции должны быть крепко фиксированы.
- Конструкция допускает обработку деталей в ручном или полуавтоматическом режиме.
- Подручник предусматривает положение металлической заготовки под любым углом.
Есть два более простых способа изготовления аналогов изделий.
Первый вариант:
- Нужно заготовить металл толщиной 2 мм, тиски в количестве двух единиц, ножовку по металлу, ручную дрель, плоский напильник, штангенциркуль, плоский, круглый, квадратный надфили.
- Из металла сделать прямоугольный шаблон. Обработать напильником. Зафиксировать тисками.
- В верхней части просверлить дрелью отверстие, внизу ножовкой вырезать углубления. Так можно сделать любое изделие для замка.
Второй вариант. Чтобы собрать станок, потребуются специальные тиски, машинка для вырезания канавок, металлическая заготовка, напильник. Технология изготовления дубликатов такая:
- Шаблон крепится в тисках с помощью зажима и шестигранника наверху.
- Углубление выбивается надфилем.
- Машинкой вытачиваются ямки.
Фрезерный станок для ключей требует соблюдения правил техники безопасности.
Видео по теме: Станок для изготовления ключей из швейной машинки
Загрузка…
xn—-ntbhhmr6g.xn--p1ai
Обзор станков для изготовления дубликатов различных ключей, включая домофонные
Практически каждый человек имеет ключи от своей квартиры, автомобиля и других помещений. Их потеря, конечно, довольно неприятное происшествие, которое может принести определенные проблемы, поэтому часто про запас изготавливаются их дубликаты. Вот практически готовая идея для начала своего бизнеса. Чтобы открыть мастерскую и начать свое дело по изготовлению всех видов ключей, нужно приобрести специальный станок.
Конструктивные виды станков
Копирование формы ключей производится на специализированных станках, при этом у каждого из них — своя индивидуальная настройка, уровень автоматизации и точности. Но практически все они работают на основе применения копировочного блока. Перед тем как выбрать оборудование по изготовлению ключей, нужно определиться, какие именно дубликаты будут изготавливаться.
Существует несколько модификаций: ключи крестообразной формы, с бороздками, плоско-полукруглые, плоские. На сегодняшний день все больше популярными становятся плоские перфорированные ключи с нанесенными на их поверхность точечными углублениями. Станки, предназначенные для изготовления копий, отличаются между собой по:
- своей конструкции;
- точности настроек;
- уровню автоматизации.
Функциональные возможности
В зависимости от того, как расположены фрезы, станки могут быть:
- Вертикальной либо горизонтальной настройки. При вертикальной на поверхности плоской заготовки дубликата делаются углубления. При горизонтальной – сбоку заготовки при помощи фрез нарезаются бороздки.
- Однофрезерные или многофрезерные. Естественно, лучшим вариантом будет станок с несколькими фрезами. Это дает возможность изготавливать различные варианты дубликатов.
- Универсальными. Эти виды станков самые востребованные. Их преимущество заключается в изготовлении самых различных моделей. Также с их помощью возможно производить магнитные ключи-таблетки для домофонов. Кроме этого, универсальные станки часто укомплектованы блоками ЧПУ.
Особенности
В станках для изготовления дубликатов ключей, кроме фрез, большую роль играют и другие вспомогательные механизмы:
- Копировальный блок. Он оснащен специальным зондом, который снимает точную копию с оригинала и переносит ее на заготовку.
- При обработке заготовки фрезами она перемещается вдоль них на рабочем столе.
- Рабочий стол может двигаться как вдоль оси станка, так и поперек нее.
Для финишной обработки дубликата могут дополнительно пригодиться следующие инструменты:
- Надфили для придания ключу завершающего товарного вида. Ими зачищаются небольшие заусеницы, оставшиеся после фрезерования.
- Приборы для измерения точности изготовленного дубликата (штангенциркуль, линейка).
- Электронный блок для настроек. Понадобится при изготовлении дублирующих чип-карт для автомобильных ключей и домофонных ключей-таблеток.
Рекомендации по выбору
При выборе станка не стоит делать ставку на его стоимость. Экономить на оборудовании, которое в будущем сможет приносить хорошую прибыль, не следует. Выбирая модель станка, следует обращать внимание на его эксплуатационно-технические свойства, к которым в первую очередь относится точность воспроизведения дубликата и уровень автоматизации его изготовления.
Практически все модели станков изготовлены для настольного использования, имеют небольшие габариты и малый вес. При выборе рекомендуется обратить внимание на оборудование станка и такие технические характеристики, как:
- Универсальность. Станок должен иметь набор фрез, благодаря чему можно будет изготавливать копии различных моделей, включая магнитные чип-карты для автомобилей и «таблетки» для домофонов. Стоимость таких станков, естественно, высокая, но диапазон изготовления различных дубликатов будет довольно широким.
- Движение каретки. Для качественной работы фрез при нарезке каналов, углублений и бороздок на заготовках дубликатов движения каретки должны быть плавными.
- Подсветка. Чтобы работа была качественной, требуется хорошее освещение рабочего места, а общего комнатного света может быть недостаточно.
- Тиски. При обработке дубликатов фрезами заготовка должна быть прочно зафиксирована на рабочем столе. Поэтому рекомендуется выбирать станок, рабочий стол которого укомплектован заводскими тисками.
- Шлифовка. Чтобы не доводить изготовленный дубликат до товарного вида вручную надфилями, желательно, чтобы станок был оборудован приспособлением для шлифовальных кругов, при помощи которых он будет доведен до полной готовности.
Желательно, чтобы станок был оборудован программным управлением. В этом случае станок способен выполнить практически все операции по изготовлению дубликата без вмешательства оператора. Его работа будет заключаться только в настройке ЧПУ и фиксировании заготовки на рабочем столе оборудования.
Немаловажную роль при выборе оборудования играет и компания-производитель. В этом случае следует ориентироваться на те компании, которые уже давно зарекомендовали себя на рынке только с хорошей стороны.
Обзор моделей станков для ключей
Основную массу оборудования для производства дубликатов производят в Китае и на заводах Турции.
Из Турции
Турецкое оборудование ценится за качественную обработку изделий и удобство работы на нем.

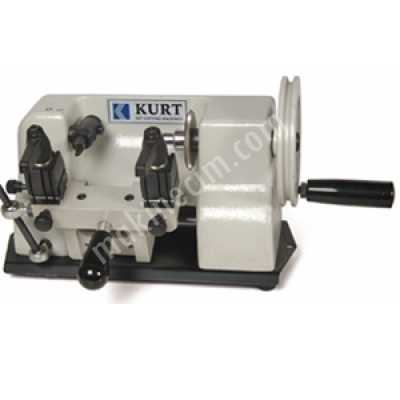

Kurt – универсальный станок для копирования ключей. Благодаря линейным подшипникам, каретка станка двигается плавно, обеспечивая высокую точность изготовления копий ключей. Имеет парные тиски, позволяющие жестко фиксировать заготовки практически любых типов. Можно изготавливать автомобильные ключи с чип-картами. Дополнительно имеет набор фрез для производства копий ключей Multilock.- Advanced code Evo – Универсальный станок, укомплектован блоком электронного копирования. Он специально разработан для дублирования чип-ключей. Для станка не требуется подключения к компьютеру для опознавания чипа. Электронный блок практически самостоятельно может копировать чипы магнитных чипов. При этом риск стирания памяти с оригинала практически отсутствует. С появлением новых моделей ключей его база данных периодически может обновляться. При этом обновление базы можно произвести и с помощью Интернета. В инструкции к оборудованию есть раздел на русском языке, поэтому настроить и запустить станок может даже и непрофессионал.
- Matrix – устройство по изготовлению дубликатов углового и луночного типа дубликатов. Привод станка производится двухскоростным электродвигателем. Режущие кромки фрез изготовлены из инструментальной режущей стали. Основная скорость вращения режущей фрезы — около 6 тыс. об./мин., а при обработке заготовок, изготовленных из твердого металла, обороты могут достигать скорости до 12 тыс. об./мин. Имеет трехплоскостную подачу, благодаря чему заготовка обрабатывается по трем направлениям. Рабочий стол оборудован сбалансированными зажимами со сменными подвижными губками. Мощность используемой лампы для подсветки рабочего места – 0,25 кВт.
Kurt – универсальный станок для копирования ключей. Благодаря линейным подшипникам, каретка станка двигается плавно, обеспечивая высокую точность изготовления копий ключей. Имеет парные тиски, позволяющие жестко фиксировать заготовки практически любых типов. Можно изготавливать автомобильные ключи с чип-картами. Дополнительно имеет набор фрез для производства копий ключей Multilock.
Matrix – устройство по изготовлению дубликатов углового и луночного типа дубликатов. Привод станка производится двухскоростным электродвигателем. Режущие кромки фрез изготовлены из инструментальной режущей стали. Основная скорость вращения режущей фрезы — около 6 тыс. об./мин., а при обработке заготовок, изготовленных из твердого металла, обороты могут достигать скорости до 12 тыс. об./мин. Имеет трехплоскостную подачу, благодаря чему заготовка обрабатывается по трем направлениям. Рабочий стол оборудован сбалансированными зажимами со сменными подвижными губками. Мощность используемой лампы для подсветки рабочего места – 0,25 кВт.Из Китая
Отличаются большим количеством рабочих функций. Модификации некоторых универсальных станков позволяют изготавливать дубликаты финских, английских, а также помповых и лазерных дубликатов. То есть на этом оборудовании возможно изготовить практически все существующие модификации ключей.

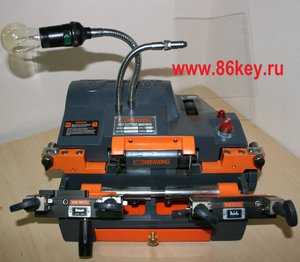

Китайский станок Wenxing. Пользуется широкой популярностью среди потребителей. В основном используется при изготовлении дубликатов из сплава латуни. Но при необходимости может доукомплектовываться дополнительными фрезами для резки металла. Станок имеет в своем комплекте:
- Две фрезы.
- Поворотные двусторонние тиски.
- Механизм плавной подачи каретки.
- Приспособление для фиксации ключа при снятии с него копии.
Сюда же входят обучающий DVD-диск и подробная инструкция, переведенная на русский язык. На данном станке можно изготовить следующие дубликаты:
- Одно- либо двусторонние плоские дубликаты для различных английских замков.
- Дубликаты для любых видов транспорта.
- Гаражные, флажковые и сейфовые копии.
- Односторонние и двусторонние финские ключи.
- Помповые, крестовидные и ригельные ключи.
Фирменные станки компании Silca из Италии
Компания выпускает довольно объемную коллекцию оборудования для производства ключевых дубликатов.
Станок-универсал Duo Plus можно назвать самой популярной моделью компании Silca. На нем можно изготовить практически все виды дубликатов: начиная от простых плоских ключей для английских замков и заканчивая сложными дубликатами для сейфов. Практически все станки компании Silca отличаются своей высокой точностью исполнения, рабочей универсальностью и постоянно обновляющимися базами данных для блоков программного управления (ЧПУ).
Дубликатор для домофонных ключей
Оборудование для производства чип-ключей разработано для распознавания и копирования магнитных данных ключей любого типа. Сами ключи разделяются на два вида: контактные и бесконтактные. Станок может считывать информацию и закачивать ее на круглые, квадратные трехконтактные, универсальные и бесконтактные заготовки.
Принцип работы довольно простой. Оригинал ключа прикладывается к глазку копировщика, который считывает с него всю информацию. После этого к специальному окну копировщика приставляется дубликат, на который переписывается вся полученная с оригинала информация.
Примерное время всей операции по изготовлению дубликата, включая его поиск/подбор, происходит в течение 1-2 минут.
Универсальный дубликатор Silca Matrix SX (Италия)
Станок универсальный, с фрезерной обработкой заготовок для ключей. В настоящее время является лидером на рынке производства дубликатов для домофонов. Кроме ключей, предназначенных для работы с домофонами, на нем изготавливаются практически все копии, предназначенные для автомобилей и других транспортных средств. Его особенности:
- Настройка фрез производится с помощью цифрового программного управления без участия оператора, который только вводит в его блок памяти определенную программу и фиксирует заготовку на рабочем столе станка.
- Встроенные двусторонние тиски позволяют обрабатывать заготовку под любым углом.
- Привод станка осуществляется с помощью двухскоростного электродвигателя.
- Имеет защитный экран и удобную подсветку рабочей зоны.
- Может дополнительно комплектоваться фрезами для угловой, а также боковой обработки дубликатов.
Изготовление ключей своими силами
Для производства дубликатов ручным способом нужно иметь небольшие настольные тиски. Но ручное изготовление дубликатов с небольшими углублениями на плоскости ключа при работе с обычными тисками довольно затруднительно, так как при нанесении насечек заготовка часто соскальзывает. В этом случае лучше использовать специальные тиски небольшого размера, которые можно сделать даже своими силами.
Такие тиски всегда могут пригодиться мастерам, проживающим в деревнях или небольших городках, где нет специализированных мастерских. Для изготовления дубликатов ключей домашнему мастеру понадобятся:
- Небольшие настольные тиски.
- Специальные тиски, которые иногда продаются в магазине, но обычно делаются под заказ в мастерских или изготавливаются собственноручно.
- Набор надфилей и напильников.
- Линейка и штангенциркуль.
- Точильный станок и маленькая болгарка.
Заготовка вставляется в боковую прорезь специализированных тисков и зажимается боковым зажимом. Тиски укладываются на твердую поверхность или зажимаются в большие тиски. Углубления в виде точек выбиваются при помощи керна, а продольные канавки прорезаются на точильном круге тонким абразивным кругом или болгаркой. Можно использовать гибкую фрезу от бормашины.
tokar.guru
Изготовление ключа своими руками

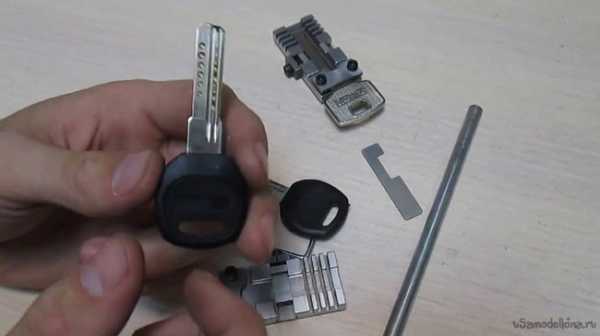

Сегодня мы вам расскажем про небольшие металлические тиски, которые в домашних условиях позволят изготовить ключ. Очень сложно повторить рисунок с ямочками, которые идут по всей длине ключа. Можно, конечно использовать обычные тиски, зажать в них ключ и выбить острым предметом ямки. Это очень не рентабельно, так как ключ все равно соскальзывает, когда ты все это выбиваешь, даже были случаи, что ключи ломались. Пробовалось множество способов, но последний, где ключ нужно было зажать в маленькие тиски – оказался самым удобным.
Посмотрите видео, и вы сможете самостоятельно сделать ключ в домашних условиях.
[media=https://www.youtube.com/watch?v=zXeRpgRYFgM]
Для изготовления ключа, нам понадобится:
— заготовка ключа;
— самодельные тиски;
— надфиль;
— машинка для вырезания канавок.
Итак, сбоку у наших тисков есть крепление, которое расслабляется или делается уже за счет специального ключа.
Сам ключ вставляется в выемку сбоку и потом зажимается с помощью все того же бокового зажима. Также крепления на шестигранниках идут и сверху.
Такие заготовки будут полезны тем, кто живет в деревнях или поселках городского типа, где инфраструктура почти не развита и мастерской по изготовлению ключей нет вообще. Дорогущие станки стоят 5 — 4 тыс гривен и то вы не будете знать, пойдет ли у вас это дело. А такие самодельные тисочки стоят в несколько раз дешевле, а эффект от использования такой же.
Один ключ делается примерно часа два. Если углубления в виде точек выбиваются надфилем, то канавки придется измерять и вырезать специальным прибором.
Такие тиски продаются в магазинах, заказываются у мастеров или изготавливаются самостоятельно. Стоят они не дорого, и вы без труда сможете попробовать изготовления тисков в домашних условиях.
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
КАК СДЕЛАТЬ КЛЮЧИ САМОМУ — Станки для изготовления болванок (заготовок) ключей самостоятельно. +
Станки применяемые для изготовления ключей
у меня все самодельные (за исключением дрели).
Ключи делаю на станке сделанном из старой швейной машинки
Чертежей на него не существует, но сделать его не очень сложно. Просто вместо швейной иглы нужно закрепить отрезок ножовочного полотна и сделать рабочий стол,
который можно передвигать вперед-назад и в левов- право.
Самая точная деталь-это
зажимы для заготовки и для ключа с которого нужно сделать копию.
Они должны быть максимально одинаковые. Их проще сделать в одну линию, но тогда можно будет зажимать заготовки определенной длины,
а если сделать их один за другим, то можно зажимать заготовки ключей любой длины.
Электропривод можно использовать такой, чтобы
хватало мощности .
От швейной машинки я не пробовал, но думаю не хватит мощности.Самое простое- это
использовать электродрель с регулятором оборотов, но от нее шуму будет побольше. 1
Сейчас на нем стоит зл. двигатель от какой то буржуйской техники, не большой, мощности хватает и
работает без шумно.
Чертежей на него не существует, но сделать его не очень сложно.который можно передвигать вперед-назад и в левов- право.
а если сделать их один за другим, то можно зажимать заготовки ключей любой длины.
- С обратной стороны станка сделано приспособлене
для изготовления ключей=спец.профиль=(ключи с высверленными в них канавками)
- В качестве электро привода используется двигатель от старой кофемолки.
Старую швейную машинку я думаю найти не проблема.
- ВТОРОЙ СТАНОК который используется для
изготовления заготовок ключей-это станок которым
я вырезаю болванки
или делаю заготовки для заготовок.
швейной машинки, по такому же
Он тоже сделан из
принципу. В качестве электропривода используется
старая двухскоростная дрель.
НАЖДАКИ Первый наждак сделан из
мотора от стиральной
машинки.Нужно только выточить
седло для установки
наждачных кругов.А если нет такой
возможности- можно сделать
самому.
Надо нарезать резьбу на валу
мотора и сделать шайбы
по внутреннему диаметру
кругов.
Мотор желательно найти с длинным валом. Гораздо удобней будет работать.
Он используется для тонкой обработки изделий и для нарезки канавок плоских заготовок.
- Одного наждака вполне хватит,
но у меня их два.Второй- трехфазный, он помощней
и на нем всегда стоит один
большой отрезной круг.Им я пользуюсь когда надо
что то отрезать, обточить.
На этом наждаке обычно затачиваю
инструмент, ножи мясорубок
и т. д.
ДОП.ОБОРУДОВАНИЕ
В качестве электро привода используется двигатель от старой кофемолки.
Первый наждак сделан из
Одного наждака вполне хватит,samkluh.narod.ru
Как делать ключи на станке
Изготовление ключей
Статья про изготовление ключей, оборудование и технологию производства. Вкратце и подробно о самом главном в данном бизнесе
Пожалуй, трудно найти человека, который хотя бы раз в жизни не терял ключи. Если такие есть, то это счастливые единицы. Всем остальным в такие моменты приходилось заказывать новый ключ, обращаясь за помощью в мастерские по изготовлению дубликатов.
Оборудование для изготовления ключей
Итак, если вы хотите организовать данный бизнес и открыть свою мастерскую, то что же вам необходимо в первую очередь? Чтобы занимать таким бизнесом вам понадобятся расходные материалы (заготовки) и 3 следующих станка:
- Станок для изготовления автомобильных, крестообразных, квартирных (плоских) ключей.
- Станок для производства гаражных (бородковых), сейфовых (трубчатых), полукруглых и мебельных (флажковых) дубликатов.
- Станок для изготовления волновых (автомобильных) и точечных (квартирных луночных) видов.
- А также необходим набор дополнительных инструментов – комплект напильников, измерителей, точил, надфилей, заточенных кругов.
Для открытия мастерской необходимо рабочее помещение не менее 2 м.кв. Место для расположения мастерской лучше выбирать в местах большого скопления людей: станции метро, остановки, рынки, супермаркеты, подземные переходы, торговые центры и т.д.
В настоящее время, чтобы быть настоящим мастером в этом деле важно быть специалистом широкого профиля, а также мастером слесарного дела, иметь знания и достаточный опыт в программировании микрочипов и электронике. Настоящий мастер должен помочь с изготовлением копий любых видов ключей, а также ремонтом замков и аварийным вскрытием замка. Для квартирных замков чаще всего производят английские ключи. В последнее время популярно изготовление перфорированных видов, которые еще делают путем лазерной заточки. Ключи финского типа для цилиндрических замков изготавливать относительно просто, все зависит от квалификации мастера. Много опыта требует изготовление одно- и двухбородковых видов. Огромное значение имеет качество заготовки, а при изготовлении копии помповых, трубчатых и крестообразных ключей заготовка особенно важна, так как механическая часть является основной или единственной защитой.
Работа вендингового автомата:

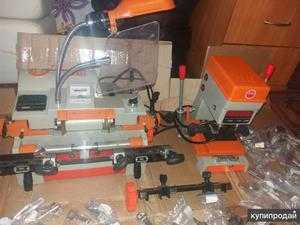

Конечно, оптимальный вариант – наличие четырех видов станков, но можно купить и комбинированный станок, на котором можно изготавливать различные виды ключей. Итак, какие же виды станков бывают? Английский станок, на котором изготавливают крестообразные ключи, английские и автомобильные. Финский станок для изготовления ключей типа Аблой. Дверной, на котором изготавливают двух- и однобородоные ключи. Станок вертикальный – для изготовления квартирных ключей с различными углублениями, а также автомобильные ключи. Также сегодня популярны домофонные ключи, для изготовления которых необходим прибор для копирования таких ключей.
Как делают дубликаты ключей
По-сути это кустарное производство, суть деятельности которого заключается в изготовлении копий под заказ. Сам заказчик непосредственно на время изготовления предоставляет образец-оригинал. Заготовки для изготовления ключей должны быть изготовлены из высококачественных материалов, без каких-либо дефектов исходного материала. Именно от того, насколько качественная сама заготовка, будет зависеть срок эксплуатации копии. Обычно заготовки изготавливают из латуни и стали.

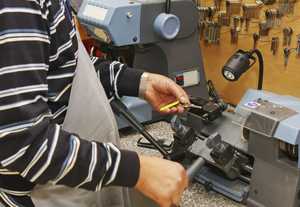

Мастер визуально выбирает наиболее подходящую заготовку, сравнивая ее с ключом-оригиналом. После чего измеряет все параметры оригинала с помощью штангенциркуля. Затем начинается сам процесс изготовления ключа на специальном станке. Весь процесс условно можно разделить на две стадии: черновая и чистовая обработка заготовки. В процессе черновой обработки происходит срез лишнего материала с помощью фрезы для грубой обработки по измеренным параметрам, но с незначительным запасом. На втором этапе происходит срез лишнего материла с помощью чистовой фрезы, что обеспечивает точное соответствие размеров изготовленного ключа образцу. На обеих стадиях производства ключей происходит постоянный контроль за размерами заготовки, после этого уже дубликат готов.
Видео как делают:
Конечно, оптимальный вариант – наличие четырех видов станков, но можно купить и комбинированный станок, на котором можно изготавливать различные виды ключей. Итак, какие же виды станков бывают? Английский станок, на котором изготавливают крестообразные ключи, английские и автомобильные. Финский станок для изготовления ключей типа Аблой. Дверной, на котором изготавливают двух- и однобородоные ключи. Станок вертикальный – для изготовления квартирных ключей с различными углублениями, а также автомобильные ключи. Также сегодня популярны домофонные ключи, для изготовления которых необходим прибор для копирования таких ключей.
Как делают дубликаты ключей
По-сути это кустарное производство, суть деятельности которого заключается в изготовлении копий под заказ. Сам заказчик непосредственно на время изготовления предоставляет образец-оригинал. Заготовки для изготовления ключей должны быть изготовлены из высококачественных материалов, без каких-либо дефектов исходного материала. Именно от того, насколько качественная сама заготовка, будет зависеть срок эксплуатации копии. Обычно заготовки изготавливают из латуни и стали.
Мастер визуально выбирает наиболее подходящую заготовку, сравнивая ее с ключом-оригиналом. После чего измеряет все параметры оригинала с помощью штангенциркуля. Затем начинается сам процесс изготовления ключа на специальном станке. Весь процесс условно можно разделить на две стадии: черновая и чистовая обработка заготовки. В процессе черновой обработки происходит срез лишнего материала с помощью фрезы для грубой обработки по измеренным параметрам, но с незначительным запасом. На втором этапе происходит срез лишнего материла с помощью чистовой фрезы, что обеспечивает точное соответствие размеров изготовленного ключа образцу. На обеих стадиях производства ключей происходит постоянный контроль за размерами заготовки, после этого уже дубликат готов.
Видео как делают:
С точки зрения крупно-партийного производства, это дело не является технологичным. Такой вид деятельности является оптимальным только в случае, если заказ поступает в единичном экземпляре и таких заказчиков ежедневно несколько десятков.
Читайте также
moybiznes.org
Изготовление ключа своими руками
ВКонтакте
Google+
ОК
Сегодня мы вам расскажем про небольшие металлические тиски, которые в домашних условиях позволят изготовить ключ. Очень сложно повторить рисунок с ямочками, которые идут по всей длине ключа. Можно, конечно использовать обычные тиски, зажать в них ключ и выбить острым предметом ямки. Это очень не рентабельно, так как ключ все равно соскальзывает, когда ты все это выбиваешь, даже были случаи, что ключи ломались. Пробовалось множество способов, но последний, где ключ нужно было зажать в маленькие тиски – оказался самым удобным.
Посмотрите видео, и вы сможете самостоятельно сделать ключ в домашних условиях.Для изготовления ключа, нам понадобится:
— заготовка ключа;- самодельные тиски;- надфиль;- машинка для вырезания канавок.
Сам ключ вставляется в выемку сбоку и потом зажимается с помощью все того же бокового зажима. Также крепления на шестигранниках идут и сверху.
Такие заготовки будут полезны тем, кто живет в деревнях или поселках городского типа, где инфраструктура почти не развита и мастерской по изготовлению ключей нет вообще. Дорогущие станки стоят 5 — 4 тыс гривен и то вы не будете знать, пойдет ли у вас это дело. А такие самодельные тисочки стоят в несколько раз дешевле, а эффект от использования такой же.
Один ключ делается примерно часа два. Если углубления в виде точек выбиваются надфилем, то канавки придется измерять и вырезать специальным прибором.
Такие тиски продаются в магазинах, заказываются у мастеров или изготавливаются самостоятельно. Стоят они не дорого, и вы без труда сможете попробовать изготовления тисков в домашних условиях.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.ВКонтакте
Google+
ОК
Оцени самоделку:
10 Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрацияИнформация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
usamodelkina.ru
КАК СДЕЛАТЬ КЛЮЧИ САМОМУ — Станки для изготовления болванок (заготовок) ключей самостоятельно. +
С обратной стороны станка сделано приспоi-perf.ru
