Как проектируют алюминиевый профиль

Прессование алюминия

Иногда прессование алюминиевых профилей сравнивают с выдавливанием зубной пасты из тюбика. В чем-то эти процессы похожи, но прессование алюминиевых профилей со сложным поперечным сечением и, к тому же, высокого качества, конечно, намного сложнее и является весьма трудной задачей. Прессование алюминия требует высоких температур и давлений, точного их контроля и, естественно, сложного оборудования – экструзионного пресса.

Как делают алюминиевые профили

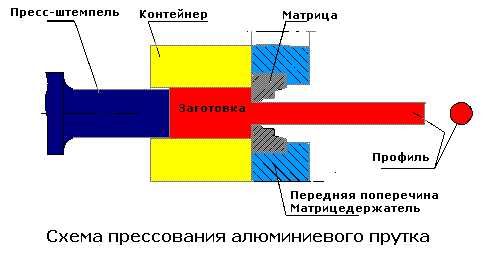

Важной частью этого процесса является матрица. Простейшая форма матрицы – это стальной диск с отверстием, контур которого совпадает с поперечным сечением профиля (рисунок 1).

Рисунок 1

Процесс прессования сам по себе относительно прост. Нагретая заготовка (от 400 до 550 °С в зависимости от сплава) загружается в подогретый контейнер. При движении пресс-штемпеля внутрь контейнера возникает огромное давление и материал начинает течь через матрицу и выходить из нее уже в виде профиля с поперечным сечением, которое задает матрица. Для прессования полых профилей применяют матрицы с намного более сложной конструкцией, чем просто стальной диск с отверстием, особенно для профилей с несколькими полостями.

Прессовый инструмент

Экструзионная матрица не только формируют поперечное сечение профиля. Она также является несущей конструкцией, которая должна выдерживать полное усилие прессования и через вспомогательный прессовый инструмент (подкладки, больстер) передавать его на неподвижные конструкции пресса.

Условия работы экструзионной матрицы

Эти нагрузки, в зависимости от пресса, могут достигать 10000 тонн, а давление на зеркале матрицы — 8000 атмосфер. Поэтому матрицы изготавливают из высокопрочных, теплостойких инструментальных сталей. Напряжения в матрице возрастают с увеличением ее размера (диаметра) и сложности. Когда большая матрица применяется для прессования высоколегированных алюминиевых сплавов, то нередко проявляется явление ползучести стали и ее малоцикловое разрушение (одна заготовка – один цикл).

Современные матрицы для многополостных профилей являются сложным сочетанием оправок, формирующих внутренние контуры, и питающих каналов, по которым под большим давлением подается металл. Между этими функциональными элементами должно быть достаточно места для размещения  несущих элементов необходимой прочности и жесткости. Нехватка несущей способности приводит к раннему разрушению матрицы, а недостаточная жесткость – к чрезмерным упругим деформациям матрицы и, следовательно, большим отклонениям от заданных размеров поперечного сечения профиля и формы профиля — продольному прогибу, волнистости, кручению.

Профиль для хорошего прессования

Размеры и форма поперечного сечения профиля могут сильно влиять, как на способность матрицы обеспечивать заданную точность прессования, так и на надежность и срок службы матрицы. Простых правил проектирования поперечных сечений алюминиевых профилей, по-видимому, не существует.

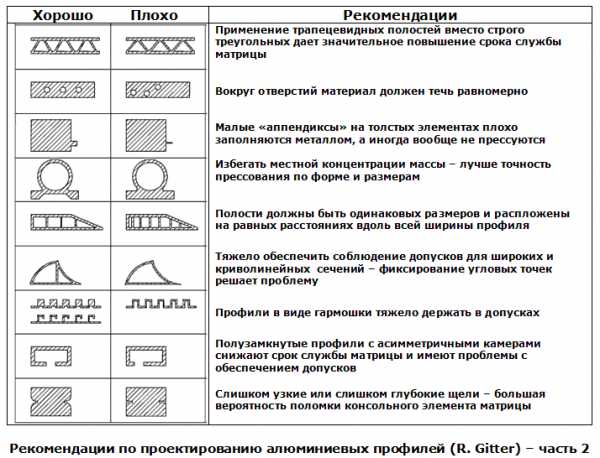

Ниже представлены некоторые практические рекомендации по проектированию профилей с конкретными «плохими» и «хорошими» примерами поперечных сечений (рисунки 2.1, 2.2 и 2.3), а также рисунок 3. По этим рекомендациям можно судить, почему профили с одними поперечными сечениями прессуются легко, в другие очень трудно. Некоторые из рекомендаций могут относиться в большей степени к профилям с большим поперечным сечением, чем к профилям с малым поперечным сечением.

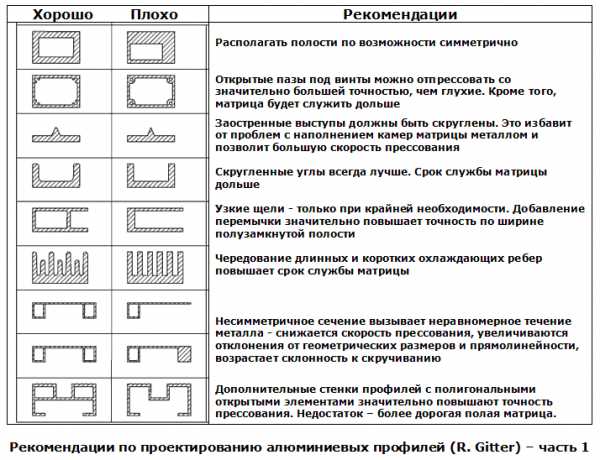

Рисунок 2.1

Рисунок 2.2

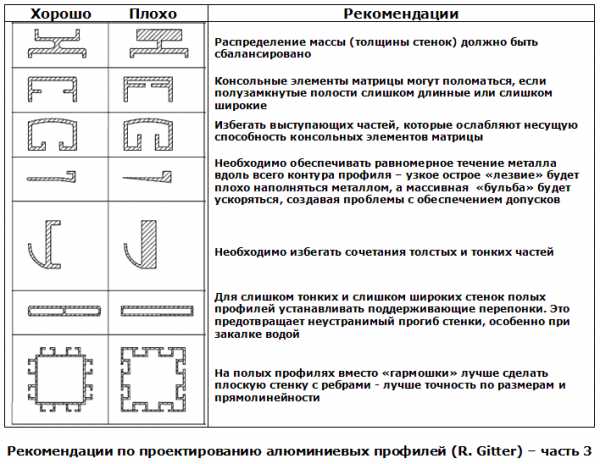

Рисунок 2.3

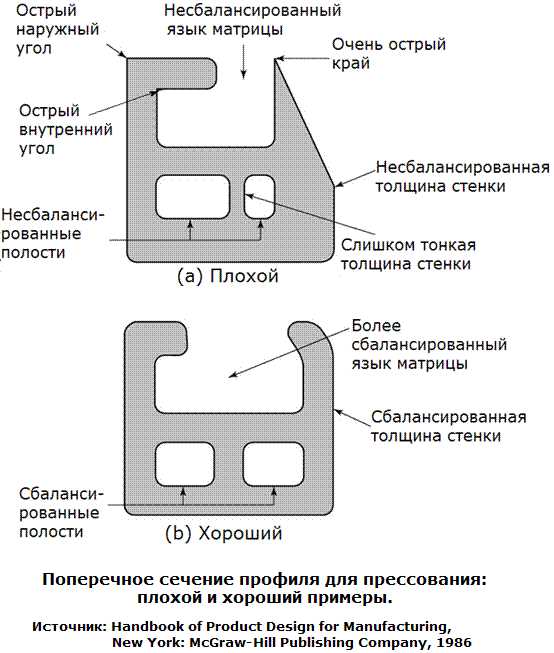

Рисунок 3

Источник: Gitter R. Статья на Семинаре «EUROCODES — Background and Applications», Брюссель, 2008

aluminium-guide.ru

Как производят различные профили из алюминия, инструкция их изготовления

В последние годы быстро развивается технология изготовления алюминиевого профиля. Cуществует ряд способов, чтобы профиль изготовить алюминиевый. Что же это за способы и в чем их особенности – вы узнаете в нашей статье.

к содержанию ↑

Алюминиевый профиль под стекло: способы его изготовления



На данный момент производители алюминиевого профиля применяют пока два способа его изготовления:

  1. Стандартное исполнение.
  2. Алюминиевый профиль на заказ.

Далее рассмотрим каждый из способов подробнее.

к содержанию ↑

Алюминий – профиль: стандартное исполнение

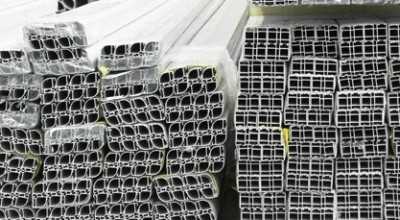

Разные типы стандартного алюминиевого профиля

К стандартному изготовлению алюминиевого профиля можно отнести следующее:

  • Полоса алюминиевая,
  • Тавровый профиль,
  • Уголок,
  • Швеллер,
  • Круглая труба,
  • Прямоугольная труба

и пр. Что это за профили можете узнать из статьи на нашем сайте «Виды алюминиевых профилей по конфигурации: чего только не придумают!»

к содержанию ↑

Алюминиевый профиль по чертежам заказчика

Профили из алюминия изготовлены на заказ

Если изготавливать по чертежу, то можно получить алюминиевый профиль любой формы, при этом она не будет противоречить возможностям технологического оборудования.

Заготовительное производство завода по производству алюминиевого профиля использует оборудование литейного цикла.

Для первого цикла понадобятся:

  • Поворотный отражательный миксер,
  • Специальная газовая печка,
  • Разливочный стол.

Для того чтобы изготовить прессованный алюминиевый профиль необходимы:

  • Печка для нагревания,
  • Печка для отжига,
  • Пресс,
  • Линия для подачи материала в пресс,
  • Пила для резки алюминиевого профиля горячим способом,
  • Линия послепрессовой выделки.

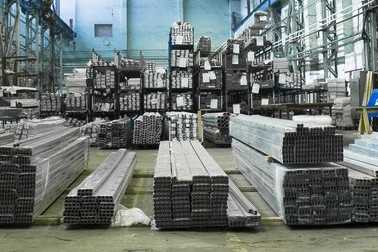

Склад алюминиевых профилей

А также понадобятся: измерительное оборудование и инструменты для последовательного и постоянного контроля за каждым этапом производства.

И, кроме того, есть соответствующий ГОСТ, «Профили алюминиевые», по которому изготавливаются профили из алюминиевых сплавов. А именно: ГОСТ 22233-2001 (6063, АД31, 6060). В соответствии с этим ГОСТом существует сертификат на профиль алюминиевый прессованный из сплавов алюминия для ограждающих светопрозрачных конструкций. А также сертификат на профиль алюминиевый, по которому изготавливаются с соответствующими требованиями на сборно-разборные перегородки в переплетах из сплавов алюминия. (ТУ и ГОСТ 16371-93).

к содержанию ↑

Технология изготовления алюминиевого профиля

Экструзия алюминиевого профиля

Наиболее распространенным технологическим процессом является экструзия алюминиевого профиля, т. е. продавливание материала (болванки) через выбранное отверстие.

Применяется также процесс гибки алюминиевого профиля.

Экструзия состоит из нескольких этапов:

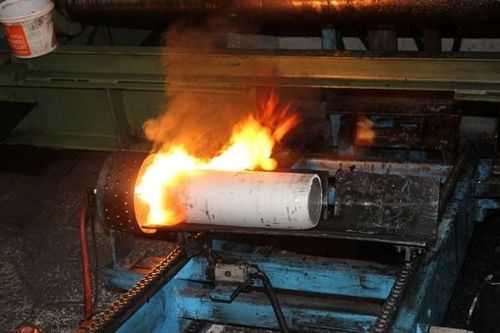

I этап: прогрев оборудования (пресса) и заготовок (болванок).

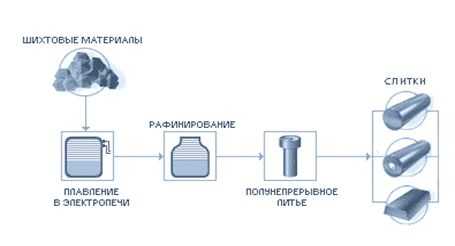

Схема заготовительного производства

II этап: прессование самого алюминиевого профиля.

III этап: резка алюминиевого профиля и его процесс старения.

Важно! На каждом этапе необходимо тщательно вести надзор за всем процессом работы, делать все в точной последовательности и соблюдать все существующие нормы производства. Иначе могут появиться брак и различные дефекты готового изделия.

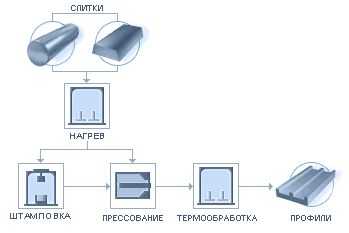

Схема изготовления профилей из алюминия

Технология сборки алюминиевого профиля довольно сложна и трудоемка с технической точки зрения, поэтому изготавливать его должны только обученные и квалифицированные люди.

В состав сплава алюминиевых профилей и прутков входят алюминий, магний и кремний.

Производители алюминиевого профиля создают две разновидности профиля:

1)      «Холодный» профиль. Установку алюминиевого профиля «холодного» типа делают для остекления нежилых комнат.

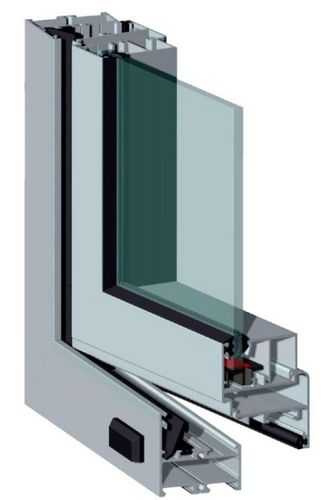

Профиль с терморазрывом

2)      «Теплый» профиль. Такой алюминиевый профиль с пазом фурнитурным и рамным, т. н. «евро», бывает как стандартных размеров (ширина паза − от 9 до 11 мм либо от 12 до 14 мм), так и нестандартных. Он применяется для остекления жилых и офисных помещений.

Чтобы конструкция с алюминиевым профилем имела низкую теплопроводность, ее покрывают специальным составом из полимеров, а ее внутреннюю часть разделяют специальными теплоизолирующими полимерными вставками. Эта методика изготовления алюминиевого профиля позволяет изделию выглядеть не только эстетично, но и современно и надежно.

Подробнее об типах профилей из алюминия читайте в статье на нашем сайте «Алюминиевый профиль – описание его различных типов и конструкций».

к содержанию ↑

Покраска алюминиевого профиля

Окрасить алюминиевый профиль оконный либо какой-нибудь другой конструкции, можно тремя способами.

к содержанию ↑

Нанесение порошкового покрытия из полимеров

Профиль без терморазрыва

Порошковая покраска алюминиевого профиля представляет собой слой порошков из полимеров. Эти порошки сперва напыляют на поверхность профиля, а после – подвергают при определенной температуре полимеризации в специальной печке.

Основная технология окрашивания алюминиевого профиля состоит их трех этапов:

1)      Подготовка поверхности к нанесению покраски. Кроме того, сюда входит и удаление различных окислов и загрязнений, фосфатирование и обезжиривание для увеличения склеивания и защиты профиля от коррозии.

2)      Нанесение слоя полимерного порошка на поверхность в камере напыления, в которой можно легко поменять цвет алюминиевого профиля.

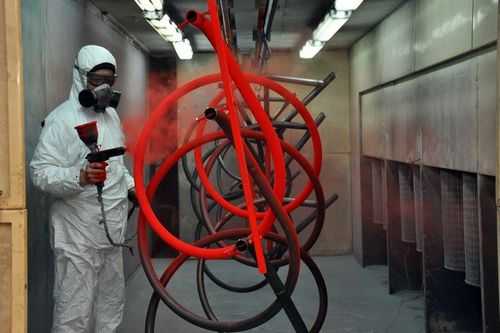

Покраска алюминиевых профилей

3)      Образование полимеров и оплавление покрытия из порошка в специальной печке. Создание пленки покрытия, а после – охлаждение и отбрасывание краски.

На оборудовании окрашиваются детали и профиль алюминиевый, размеры которого следующие:

  • Высота – 1 м,
  • Длина – 7 м,
  • а ширина алюминиевого профиля – до 500 мм.
к содержанию ↑

Декорирование алюминиевого профиля

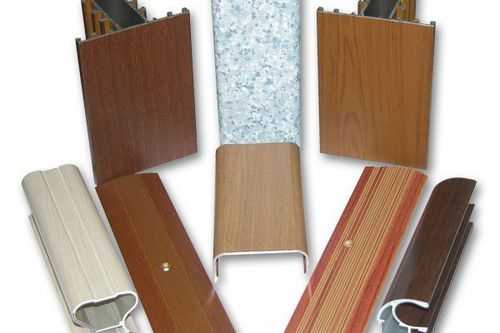

Варианты декорированного алюминиевого профиля

Производят декоративный алюминиевый профиль следующим образом:

Наносят порошковое покрытие из полимеров, которое имитирует фактуру гранита, мрамора и дерева. Технология данного способа изготовления профиля из алюминия состоит в переносе изображения вакуумным термопрессованием на заранее сформированное порошковое полимерное покрытие.

Полученный декоративный алюминиевый профиль обладает такими преимуществами, как долговечность, прочность, экологичность и атмосферостойкость. А делать каркас из алюминиевого профиля, в частности, декорированного, можно в архитектурных и мебельных конструкциях, а также при оформлении различных интерьеров.

к содержанию ↑

Анодирование профиля из алюминия

Оборудование для анодирования алюминиевого профиля

Чтобы создать анодированный алюминий профиль:

1)      Сначала его обезжиривают и зачищают.

2)      Погружают профиль в электролитовый раствор. Важно! Плотность электрического тока должна быть примерно 15 мА на кв. см. Сам процесс анодирования (способ защиты различных видов профиля от коррозии) длится приблизительно 90 мин.

Цвет алюминиевого профиля после анодирования в зависимости от раствора может быть золотистым, коричневым, оливковым, серым и черным и иметь небольшую шероховатость. Такое покрытие является долговечным и прочным, но не обладает широкой цветовой палитрой, необходимой для современного дизайнерского оформления.

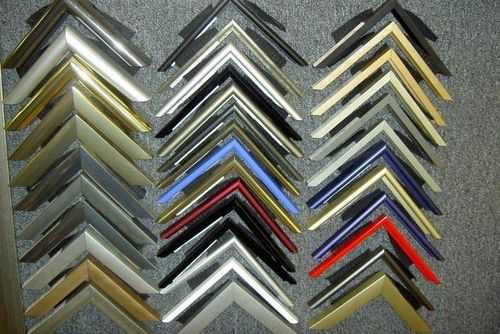

Разноцветные алюминиевые профили

С архитектурной стороны, к примеру, в строительстве фасадов, основное преимущество процесса анодирования – это ремонтопригодность. Например, для придания поверхности изделию первоначального вида спустя несколько десятков лет эксплуатационного срока необходимо лишь провести легкую абразивную очистку от загрязнений и пыли.

Если вас заинтересовало описанное в этой статье изделие, то сегодня можно в любом интернет-магазине не только приобрести, но и заказать монтаж алюминиевого профиля любой конструкции и типа по приемлемым ценам. Подробнее об этом читайте в статье на нашем сайте «Сколько стоит алюминиевый профиль?»

oknanagoda.com

как делают алюминиевый профиль Лучшее видео смотреть онлайн

4 г. назад

Экструзия алюминиевого профиля http://extrusion.com.ua/ Производство алюминиевых профилей на заводе в Киеве.

4 г. назад

В данном видео Вы сможете ознакомиться с этапами процесса в изготовлении алюминиевых профилей, которые…

1 г. назад

Канал Металлообработка больше не будет обновляться… Попробуйте посмотреть группу в ВК — Металлист-станочн…

3 г. назад

Я в фейсбуке: https://www.facebook.com/alexey.derkach.71 Купить окна в Киеве можно здесь: http://zigmar.ua/ тел. 0443838842.

2 г. назад

Производство алюминиевого профиля: Компания «Алюсервис» — лучший производитель алюминиевого профиля в…

4 г. назад

В видео вы можете увидеть весь технологический процесс экструзии (прессования) алюминиевого профиля.

4 г. назад

http://efcon.kiev.ua/ тел.044-495-14-40 Консультируем бесплатно и с удовольствием! ЗВОНИТЕ! На заводе имеется полный цикл…

2 г. назад

Компания «VS Okna» — это неограниченные возможности для дизайнерских и архитектурных задумок. Они помогают…

4 г. назад

Ознакомительное видео. Что такое станочный профиль, как с ним работать. Видео #1 из серии видео уроков по…

3 г. назад

Настоящий европейский профиль для окон Steko. http://www.steko.com.ua/ru/

2 г. назад

Анодированный алюминиевый профиль производят на Заводе Анодирования «25 микрон». Самое большое распростра…

1 г. назад

Алюминиевый профиль, о котором сегодня пойдет речь, можно назвать конструктором для взрослых, но справится…

2 г. назад

Канал Металлообработка больше не будет обновляться… Попробуйте посмотреть группу в ВК — Металлист-станочн…

2 г. назад

Видео сюжет о производстве оконного профиля на заводе «Грайн»

6 г. назад

Интересный видеоролик снятый «Discovery Channel» на алюминиевом заводе. Производство колес для велосипедов из алюм…

5 г. назад

Алюминиевые рифленые листы http://extrusion.com.ua/ Алюминиевый прокат Алюминиевые потолки грильято http://xn--c1akjmho3eya.com.ua.

6 г. назад

В видео описывается технология производства алюминиевого листа, с подробным раскрытием этапов производст…

2 г. назад

Экструзия алюминиевого профиля http://extrusion.com.ua.

luchshee-video.ru

Что надо знать при заказе алюминиевого профиля

Соображения и рекомендации перед заказом партии алюминиевого профиля.

Нестандартный алюминиевый профиль

Если вы разрабатываете какое-либо уникальное или просто новое изделие и ему позарез нужен именно алюминиевый профиль, то вы вряд ли найдете его в каталогах многочисленных компаний по производству и продаже алюминиевых профилей. Эти каталоги могут содержать тысячи различных алюминиевых профилей, но вам, конечно же, нужен свой, нестандартный и специальный.

Нестандартные алюминиевые профили — это те профили, которые, извините за тавтологию, не являются стандартными, а именно — швеллерами, уголками, таврами, прямоугольными трубами и т. п.  (рисунок 1).

Рисунок 1 — Стандартные алюминиевые профили. Показаны схематически, в том числе, без скругления углов

Специальные алюминиевые профили

Нестандартные профили разрабатывают для определенных специальных целей. На рисунке 2 показаны примеры конструкционных приемов и хитростей для придания нестандартным профилям конкретных специальных функций.

а) Шлиц для головки винта

б) Выемка для установки винта

в) Риска для сверления отверстия под винт

г) Резьбовой паз под винт

д) Гнездо под саморез

е) Разделка кромок под сварку

ж) Петля

з) Крышка-защелка

и) Кронштейн

Рисунок 2 — Примеры конструкционных элементов
нестандартных профилей

Минимальная партия и минимальный срок поставки

Обычно производители алюминиевых профилей настаивают на минимальной партии нестандартных профилей около 250 кг и просят срок выполнения заказа на изготовления партии нового алюминиевого профили – на новой экструзионной матрице – от шести до восьми недель. Однако есть производители алюминиевых профилей, для которых не существует понятия «минимальная партия», но, понятно, и цена алюминиевых профилей будет выше. В любом случае, хорошо изготавливать и покупать именно такое количество профилей, которое вам действительно нужно.

Алюминиевые сплавы для профилей

Большинство алюминиевых профилей изготавливают из сплавов Al-Mg-Si – сплавов серии 6ххх. Самым популярным является алюминиевый сплава АД31 по ГОСТ 4784 или его зарубежные аналоги – «европейский» сплав 6060 и «американский» сплав 6063. Эти сплавы относят к «мягким» сплавам их применяют к не слишком нагруженным конструкциям. Если же ваш профиль требует повышенной прочности, то, возможно, его надо прессовать из более прочных сплавов, например, 6005, 6061 (АД33) и 6082 (АД35) или даже 7005 (1915) и 7020. Все эти сплавы прессуют на обычных высокоскоростных экструзионных прессах, которых в последние годы стало довольно много.

Нужно понимать, что, если вы замахнулись на более прочные сплавы, например, знаменитые «дюрали», то вам нужно искать специальный — более мощный и малоскоростной — пресс, каких в наше время осталось очень мало. Цена профилей, которые производят на таких прессах, «в разы» выше, чем на обычных.

Обычно нестандартные (специальные) алюминиевые профили называют профилями по чертежам заказчика. Однако, это большое преувеличение! Не каждый профиль, который начертил заказчик, можно нормально отпрессовать. Чертеж профиля от заказчика — это скорее эскиз профиля, который обязательно нужно адаптировать к возможностям технологии прессования, в целом, и к конкретному прессу, в частности.

В наше время все заводы по производству алюминиевых профилей имеют конструкторов по разработке (конструированию) алюминиевых профилей. Этим конструкторам достаточно предоставить грубый эскиз вашего будущего алюминиевого профиля. Обычно они работают со стандартными файлами в форматах типа .dxf и .dwg. Эти форматы применяются как при разработке чертежей матрицы для вашего специального профиля, так и для станков с числовым программным управлением, на которых эта матрица будет делаться.

Поперечное сечение нового алюминиевого профиля

Конструкционные и функциональные возможности алюминиевых профилей почти бесконечные. Алюминиевые профили могут принимать самые невероятные формы и внешний вид, какие только могут выдумать изощренные мозги конструкторов и дизайнеров. Однако существуют некоторые технологические ограничения, которые все-таки нужно иметь в виду.

По согласованию с конструкторами профиля – и матрицы – толщина стенки вашего профиля может быть аж до 0,5 мм для плоских матриц – сплошных профилей – и до 0,7 мм для полых матриц – профилей с полостями. Это уже почти за пределами возможностей технологии прессования алюминия и возможно только для «мягких» алюминиевых сплавов, например, технического алюминия или «разбавленного» сплава 6060, и не на каждом экструзионном прессе.

Качество алюминиевого профиля

Однако нужно иметь в виду, что тонкостенные профили весьма склонны к короблению, намного больше, чем толстостенные. Это происходит на выходе профиля из матрицы и усугубляется при его охлаждении при закалке на прессе. Поэтому нередко от элегантного тонкостенного профиля отказываются только потому, что изготовить его очень трудно, а если и можно, то с чрезмерно большой долей брака по короблению — скручиванию, неплоскостностью, непрямолинейностью и т. п.

Опытные конструкторы-прессовщики подскажут вам, где лучше всего расположить различные функциональные элементы вашего профиля – порты для винтов и саморезов, защелки и места посадки различных деталей. Мало того, они смогут удовлетворить все ваши требования по форме профиля и, в то же время, обеспечить его успешное прессование на экструзионном прессе.

Они позаботятся о том, чтобы ваш профиль имел такую форму, чтобы он не только благополучно вышел из матрицы, но и дошел целым и невредимым — без коробления, царапин, потертостей, вмятин и пятен — до самой упаковки. Для этого он должен преодолеть без повреждений все этапы своего изготовления, в том числе:

  • закалку на прессе,
  • передаче по рольгангам и транспортерам,
  • мерную резку,
  • укладку в корзины,
  • термическую обработку в печи старения.

Разработка и изготовление матрицы

Хотя, в принципе, можно изготовить алюминиевые профили самой разнообразной формы, некоторые соображения нужно принять во внимание.  Простые по форме алюминиевые профили являются наиболее экономичными, так как их матрицы будут не слишком сложными и поэтому относительно дешевыми. Более сложные по форме профили требуют сложных – и дорогих – матриц.

Завод по прессованию алюминиевых профилей сам изготовит матрицу для вашего нестандартного профиля или закажет ее на специализированном предприятии по изготовлению матриц.

 Скругление углов

Обычно все углы поперечного сечения профиля – наружные и внутренние – выполняются с некоторым малым радиусом. Острых углов быть не должно или они должны быть минимальными. Этого требует технология прессования алюминия.

 Допуски размеров профилей

Обычно производители профилей гарантируют стандартные допуски размеров и формы поперечного сечения профилей и их продольной формы (кривизны и скручивания). Стандартные размерные допуски на алюминиевые профили в европейских странах задает европейский стандарт EN 755, а допуски на химический состав алюминиевых сплавов – EN 573. В России и большинстве стран СНГ аналогами этих европейских стандартов соответственно являются ГОСТ 8617 и ГОСТ 4784.

По требованию заказчика и по согласованию с производителем могут применяться более жесткие допуски на размеры и форму профилей из сплавов 6060, 6063 и АД31: по европейскому стандарту EN 12020-2 или его аналогу ГОСТ 22233. Естественно, профили с более жесткими допусками будут иметь более высокую стоимость.

aluminium-guide.ru

Разные типы и конструкции профиля из алюминия, размеры алюминиевого профиля

Сегодня на строительном рынке представлены системы алюминиевых профилей, которые имеют множество разновидностей, применяемых в разных сферах производства.

Какие существуют типы и конструкции алюминиевого профиля, а также их размеры – вы узнаете в нашей статье.

к содержанию ↑

Типы алюминиевого профиля и конструкции из него



Алюминиевый профиль: характеристики существуют различные, т. к. его виды отличаются по нескольким параметрам:

По назначению

Архитектурный и строительный профиль. Производят эти профили из алюминиевых сплавов:

  • АД33,
  • АД35,
  • И профиль АД31 алюминиевый.

Архитектурно-строительный профиль из алюминия применяется для изготовления ограждающих и оконно-дверных конструкций, создания фасадов, оборудования для выставочных и торговых помещений. А также строительный профиль из алюминия, созданный по чертежам, используется для оформления внутренних интерьеров помещений разного назначения.

Транспортный алюминиевый профиль

 Транспортный профиль. Он применяется в авиа-, судо- и автомобилестроении и при изготовлении пассажирских и грузовых лифтов. Для их создания используют профили из алюминиевых сплавов марок: А2, А6, Д1, А5, 1560, 1915 и др.

Электротехнический профиль. При его создании используются профили, прессованные из алюминиевых сплавов марок: АД1, АД0, АД31. Этот тип алюминиевого профиля нужен для изготовления теплообменников, конвекторов, холодильного оборудования, электрических шин, кондиционеров и элементов радиаторов.

Универсальный (стандартный) профиль – это уголки, тавры, швеллеры и т. д. Можно выделить такой сегмент потребления этого профиля как изготовление спортивного инвентаря: оборудование для кемпинга, детали автокаров, гимнастическое снаряжение.

Для производства всего этого необходим экструдированный алюминиевый профиль с повышенным классом защиты. Название данный профиль получил по способу изготовления. Профиль производится по такой технологии, как экструзия, т. е. продавливания нагретой алюминиевой заготовки через фильеру.

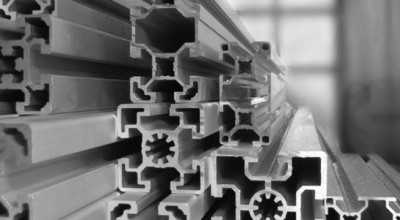

Стандартизированные профили из алюминия

Этот алюминиевый профиль характеристики имеет такие, как высокая износоустойчивость и прочность, что позволяет применять его в конструкциях сложной конфигурации и таких строениях, где важна надежность и безопасность.

Экструдированный алюминиевый профиль производится с толщиной стенок, как правило, от 0,8 мм и выше, и дополнительно оснащен ребрами жесткости, которые отвечают за прочность конструкции.

Корпус из алюминиевого профиля бывает стандартных цветов: серый, коричневый, белый либо бежевый. Хотя, если сделать заказ профиля по чертежам, то можно изготовить любым цветом из существующего каталога.

А благодаря высоким эстетическим качествам, такой тип алюминиевого профиля можно применять для создания рольставен как малых, так и больших проемов и замены решеток на окна. А также для производства оборудования витрин магазинов, рулонных ворот, дверных проемов и т. д.

Помимо всего прочего, выделяют еще конструкционный алюминиевый профиль. Это также несущий, промышленный, монтажный, станочный алюминиевый профиль. Подробнее о нем можно прочитать в статье на нашем сайте «Виды алюминиевых профилей по конфигурации: чего только не придумают!»

к содержанию ↑

По способу изготовления

  1. Прессованный алюминиевый профиль

    Прессованный профиль. Его создают с помощью горячего прессования по чертежам и на гидравлическом прессе.

  2. Холодногнутый (гнутый) профиль – путем холодного гнутья, из лент и листов, толщина которых не более 4 мм.

Подробнее об этих способах производства профиля из алюминия читайте в статье на нашем сайте «Изготовление алюминиевых профилей на любой вкус!»

к содержанию ↑

По состоянию материала

Профили из алюминия без термической обработки

Прессованный алюминиевый профиль в зависимости от состояния материла бывают трех разновидностей:

  • Без термообработки.
  • Закаленный.
  • Состаренный.
к содержанию ↑

По форме сечения

Сплошные алюминиевые профили

1. Сплошной профиль не имеет закрытых полостей.

2. Полый профиль. Это профиль с хотя бы одной замкнутой полостью в перпендикулярном сечении.

Полый профиль бывает еще полуоткрытый (полузамкнутый) с частично закрытой полостью, к примеру, прямоугольником либо кругом.

Кроме этого, существует профиль с «открытым концом». Этот «конец» может быть как у сплошного, так и у полого профиля.

Размеры этих профилей указаны в действующих стандартах. Подробнее, какие существуют профили из алюминиевых сплавов читайте в статье на нашем сайте «Изготовление алюминиевых профилей на любой вкус!».

Также в этих стандартах приведены все существующие конфигурации алюминиевых профилей. Подробнее о применении в архитектурно-строительной отрасли профилей различных типов читайте в статье на нашем сайте «Алюминиевый профиль в конструкциях из стекла: где и почему он применяется?»

к содержанию ↑

По точности геометрических размеров

  1. Нормальная.
  2. Повышенная.
  3. Наивысшая (особая).
к содержанию ↑

По качественным признакам

Теплый профиль из алюминия (с терморазрывом)

В строительстве профили из алюминия подразделяются на:

«Теплый» алюминиевый профиль. Это профиль алюминиевый с резиновой вставкой, термовставкой, с армированием стекловолокном из полиамида и со стеклами разной толщины. Толщина вставок же может быть различной, и благодаря им конструкция не промерзает.

Профиль данного типа успешно применяется в квартирах, домах, а также в офисах и производственных помещениях. Теплый алюминиевый профиль можно покрасить с двух сторон. Кроме того, в окнах с таким профилем высокая звуко- и теплоизоляция.

Холодный профиль из алюминия (без терморазрыва)

«Холодный» алюминиевый профиль. Это профиль без термовставок. Преимущественно такой тип профиля используется во внутреннем остеклении окон и в тех местах, где не нужно поддерживать постоянную комфортную температуру. К примеру, в подсобных и промышленных помещениях.

Окна с холодным алюминиевым профилем устанавливают на балконах, лоджиях, верандах, беседках, витражах, в офисных перегородках и т. д. Такой профиль имеет облегченную фурнитуру и стекло с толщиной либо 4 мм, либо 6 мм.

к содержанию ↑

По способу нанесения покраски

Архитектурно-строительный алюминиевый профиль

При использовании профиль из алюминия окрашивают тремя способами:

  1. При помощи нанесения на поверхность профиля полимерного порошкового покрытия.
  2. При помощи декорирования профиля.
  3. Анодированный алюминиевый профиль.

Однако, большая часть покупателей приобретает неокрашенный алюминиевый профиль.

Подробнее обо всех способах окрашивания алюминиевого профиля читайте в статье на нашем сайте «Изготовление алюминиевых профилей на любой вкус!».

к содержанию ↑

По использованию при монтаже конструкций

Соединительный алюминиевый профиль для поликарбоната. Этот профиль используется при установке светопрозрачных конструкций из поликарбоната. Например, с помощью этого профиля устанавливают беседки, арочные сооружения (навесы и козырьки), тенты над парковкой автомобилей, прозрачные своды над бассейнами, разнообразные галереи, остановки и пешеходные переходы. В качестве заполнения применяются поликарбонатные листы (их толщина – 8−25 мм).

Торцевой профиль из алюминия применяется при установке конструкций различных форм: от самых маленьких и несложных до нестандартных конфигураций.

Торцевой алюминиевый профиль

Функция торцевого алюминиевого профиля заключается в защите профильных систем от накопления внутри них воды. Для этого в профиле есть дренажный канал и капельник – специальная металлическая пластинка с загибами.

Вдобавок ко всему, стоит отметить, что для создания рамок и световых коробов применяется специальный алюминиевый клик-профиль. Рамка из алюминиевой системы «клик-профиль» представляет собой защелкивающеюся раму из анодированного алюминия, с которой очень удобно работать, и которая соответствует современным требованиям рекламного и информационного внешнего оформления.

Клик-профиль из алюминия

А для освещения как основного, так и декоративного применяют алюминиевый профиль LED. По-другому его еще называют светодиодный профиль из алюминия. Благодаря этому профилю конструкция будет не только стильной и обладать ярким светом, но и надежной, экономичной, долговечной (больше 10 лет).

Алюминиевый профиль LED окрашен с помощью анодирования и предназначен для установки освещения, т. е. светодиодной ленты. Крышка такого профиля может быть либо белой, либо прозрачной.

Применятся светодиодный профиль LED для подсветки:

  • Кухонной гарнитуры: шкафчиков, ящиков и столешницы),
  • Внутренней подсветки шкафа «командор»,

    Профили из алюминия LED

  • Полок, в т. ч. и из стекла,
  • Перил и лестницы,
  • Витрин магазинов,
  • Ванной комнаты, в т. ч. и пола в ней,
  • Дороги и уличного тротуара.
к содержанию ↑

Размеры алюминиевых профилей

Конструкционный алюминиевый профиль

Алюминиевые профили для окон и других стеклянных сооружений могут быть любой конструкции и размера. Однако, например, станочный профиль алюминиевый 45 45 мм либо 50 х 25 мм – это наиболее распространенные варианты по соответствующему ГОСТу 22233-2001. Они используются в качестве каркаса для сооружения различных перегородок.

А угловой профиль алюминиевый − 20х20 мм. Этот алюминиевый профиль 20х20 наиболее востребованный и используется для защиты внешних углов перегородок из гипсокартона и облицовок от технических поломок. А также для внутренних работ.

Кроме того, также есть уголки следующих размеров: 10 х 10 мм, 12 х 12 мм, 15 х 15 мм, 20 х 10 мм, 25 х 25 мм, 30 х 15 мм, 30 х 20 мм, 30 х 30 мм, 35 х 10 мм, 35 х 35 мм, 40 х 20 мм, 40 х 40 мм, 50 х 20 мм, 50 х 25 мм, 50 х 30 мм, 50 х 50 мм, 60 х 40 мм, 60 х 50 мм, 60 х 60 мм, 70 х 70 мм, 80 х 40 мм, 100 х 50 мм, 100 х 100 мм, 120 х 40 мм.

Гнутые алюминиевые профили

Такие алюминиевые профили, особенно, размеров: 25 х 25 мм, 30 х 30 мм и 50 х 50 мм применяются для установки офисных перегородок, при изготовлении мебельной гарнитуры, строительстве разных сооружений, декорировании выставочных залов, производстве дверей и окон, для облицовки и хозяйственных целей.

Существует универсальный алюминиевый профиль 8 мм. По-другому такой профиль еще называют отделочным. Он применяется для соединения панелей, полок из стекла, напольных плиток из керамики в полах из ПВХ, окантовки, разграничения поверхностей. А также по краям настила и при комбинированных покрытиях.

Закаленный профиль из алюминия
Состаренный профиль из алюминия
Полые алюминиевые профили



oknanagoda.com

Как производят различные профили из алюминия, инструкция их изготовления

@@=

Далее рассмотрим каждый из способов подробнее.

Алюминий – профиль: стандартное исполнение

Разные типы стандартного алюминиевого профиля

К стандартному изготовлению алюминиевого профиля можно отнести следующее:

  • Полоса алюминиевая,
  • Тавровый профиль,
  • Уголок,
  • Швеллер,
  • Круглая труба,
  • Прямоугольная труба
Содержание:

и пр. Что это за профили можете узнать из статьи на нашем сайте «Виды алюминиевых профилей по конфигурации: чего только не придумают!»

Алюминиевый профиль по чертежам заказчика

Профили из алюминия изготовлены на заказ

Если изготавливать по чертежу, то можно получить алюминиевый профиль любой формы, при этом она не будет противоречить возможностям технологического оборудования.

Заготовительное производство завода по производству алюминиевого профиля использует оборудование литейного цикла.

Для первого цикла понадобятся:

  • Поворотный отражательный миксер,
  • Специальная газовая печка,
  • Разливочный стол.

Для того чтобы изготовить прессованный алюминиевый профиль необходимы:

  • Печка для нагревания,
  • Печка для отжига,
  • Пресс,
  • Линия для подачи материала в пресс,
  • Пила для резки алюминиевого профиля горячим способом,
  • Линия послепрессовой выделки.

Склад алюминиевых профилей

А также понадобятся: измерительное оборудование и инструменты для последовательного и постоянного контроля за каждым этапом производства.

И, кроме того, есть соответствующий ГОСТ, «Профили алюминиевые», по которому изготавливаются профили из алюминиевых сплавов. А именно: ГОСТ 22233-2001 (6063, АД31, 6060). В соответствии с этим ГОСТом существует сертификат на профиль алюминиевый прессованный из сплавов алюминия для ограждающих светопрозрачных конструкций. А также сертификат на профиль алюминиевый, по которому изготавливаются с соответствующими требованиями на сборно-разборные перегородки в переплетах из сплавов алюминия. (ТУ и ГОСТ 16371-93).

Технология изготовления алюминиевого профиля

Экструзия алюминиевого профиля

Наиболее распространенным технологическим процессом является экструзия алюминиевого профиля, т. е. продавливание материала (болванки) через выбранное отверстие.

Применяется также процесс гибки алюминиевого профиля.

Экструзия состоит из нескольких этапов:

>I этап: прогрев оборудования (пресса) и заготовок (болванок).

Схема заготовительного производства

>II этап: прессование самого алюминиевого профиля.>III этап: резка алюминиевого профиля и его процесс старения.

Важно! На каждом этапе необходимо тщательно вести надзор за всем процессом работы, делать все в точной последовательности и соблюдать все существующие нормы производства. Иначе могут появиться брак и различные дефекты готового изделия.

Первым отечественным предприятием, освоившим экструзию алюминия в промышленных масштабах, стал московский завод «Мосмек». Подробнее о нем читайте в статье «Алюминиевые профили «Алюмакс» — старейшие в России»
Одним из крупнейших мирровых производителей алюминиевого профиля является скандинавский концерн Sapa Building System. О нем также есть статья на нашем сайте:
Крупнейшим российским производителем алюминиевого профиля является красноярское ООО «СИАЛ». О нём читайте здесь:

Схема изготовления профилей из алюминия

Технология сборки алюминиевого профиля довольно сложна и трудоемка с технической точки зрения, поэтому изготавливать его должны только обученные и квалифицированные люди.

В состав сплава алюминиевых профилей и прутков входят алюминий, магний и кремний.

Производители алюминиевого профиля создают две разновидности профиля:

>1)      «Холодный» профиль. Установку алюминиевого профиля «холодного» типа делают для остекления нежилых комнат.

Профиль с терморазрывом

>2)      «Теплый» профиль. Такой алюминиевый профиль с пазом фурнитурным и рамным, т. н. «евро», бывает как стандартных размеров (ширина паза − от 9 до 11 мм либо от 12 до 14 мм), так и нестандартных. Он применяется для остекления жилых и офисных помещений.

Чтобы конструкция с алюминиевым профилем имела низкую теплопроводность, ее покрывают специальным составом из полимеров, а ее внутреннюю часть разделяют специальными теплоизолирующими полимерными вставками. Эта методика изготовления алюминиевого профиля позволяет изделию выглядеть не только эстетично, но и современно и надежно.

Одним из крупнейших экспортёров алюминиевого профиля в Россию является международная промышленная группа ALUMIL. О ней и ее продукции читайте в заметке «Профиль Alumil – весь Юго-Восток Европы работает на вас!»
По оценкам экспертов, ближайшим конкурентом ALUMIL’а по экспорту экструдированного алюминия в Россию является белорусская компания «Алютех»
Однако эксперты рекомендуют использовать в частном домостроении продукцию бельгийского предприятия Reynaers. О нём читайте в статье по адресу: http://oknanagoda.com/steklo/konstrukcii-alyum-profil/reynaers-obsv.html

Подробнее об типах профилей из алюминия читайте в статье на нашем сайте «Алюминиевый профиль – описание его различных типов и конструкций».

Покраска алюминиевого профиля

Окрасить алюминиевый профиль оконный либо какой-нибудь другой конструкции, можно тремя способами.

Нанесение порошкового покрытия из полимеров

Профиль без терморазрыва

Порошковая покраска алюминиевого профиля представляет собой слой порошков из полимеров. Эти порошки сперва напыляют на поверхность профиля, а после – подвергают при определенной температуре полимеризации в специальной печке.

Основная технология окрашивания алюминиевого профиля состоит их трех этапов:

>1)      Подготовка поверхности к нанесению покраски. Кроме того, сюда входит и удаление различных окислов и загрязнений, фосфатирование и обезжиривание для увеличения склеивания и защиты профиля от коррозии.>2)      Нанесение слоя полимерного порошка на поверхность в камере напыления, в которой можно легко поменять цвет алюминиевого профиля. Подробнее о различии между теплыми и холодными алюминиевыми профилями читайте в статье «Теплое остекление фасада»
Об основных видах архитектурно-строительных алюминиевых профилей подробно рассказывается в статье про стоечно-ригельное остекление фасадов
О том, как на базе алюминиевых профилей создавать целые стеклянные стены, читайте здесь: http://oknanagoda.com/steklo/steklyannye-steny/glasshouse-project.html

Покраска алюминиевых профилей

>3)      Образование полимеров и оплавление покрытия из порошка в специальной печке. Создание пленки покрытия, а после – охлаждение и отбрасывание краски.

На оборудовании окрашиваются детали и профиль алюминиевый, размеры которого следующие:

  • Высота – 1 м,
  • Длина – 7 м,
  • а ширина алюминиевого профиля – до 500 мм.

Декорирование алюминиевого профиля

Варианты декорированного алюминиевого профиля

Производят декоративный алюминиевый профиль следующим образом:

Наносят порошковое покрытие из полимеров, которое имитирует фактуру гранита, мрамора и дерева. Технология данного способа изготовления профиля из алюминия состоит в переносе изображения вакуумным термопрессованием на заранее сформированное порошковое полимерное покрытие.

Полученный декоративный алюминиевый профиль обладает такими преимуществами, как долговечность, прочность, экологичность и атмосферостойкость. А делать каркас из алюминиевого профиля, в частности, декорированного, можно в архитектурных и мебельных конструкциях, а также при оформлении различных интерьеров.

Анодирование профиля из алюминия

Оборудование для анодирования алюминиевого профиля

Чтобы создать анодированный алюминий профиль:

>1)      Сначала его обезжиривают и зачищают.>2)      Погружают профиль в электролитовый раствор. Важно! Плотность электрического тока должна быть примерно 15 мА на кв. см. Сам процесс анодирования (способ защиты различных видов профиля от коррозии) длится приблизительно 90 мин.

Цвет алюминиевого профиля после анодирования в зависимости от раствора может быть золотистым, коричневым, оливковым, серым и черным и иметь небольшую шероховатость. Такое покрытие является долговечным и прочным, но не обладает широкой цветовой палитрой, необходимой для современного дизайнерского оформления.

Разноцветные алюминиевые профили

С архитектурной стороны, к примеру, в строительстве фасадов, основное преимущество процесса анодирования – это ремонтопригодность. Например, для придания поверхности изделию первоначального вида спустя несколько десятков лет эксплуатационного срока необходимо лишь провести легкую абразивную очистку от загрязнений и пыли.

Если вас заинтересовало описанное в этой статье изделие, то сегодня можно в любом интернет-магазине не только приобрести, но и заказать монтаж алюминиевого профиля любой конструкции и типа по приемлемым ценам. Подробнее об этом читайте в статье на нашем сайте «Сколько стоит алюминиевый профиль?»

2014-10-29 Алексей Борисов Похожие статьи

abisgroup.ru

Алюминиевый профиль под композитный материал: особенности и преимущества

Содержание:

Что такое профиль под композитный материал

Из чего делают алюминиевый профиль

Что такое анодирование алюминиевого профиля

Преимущества алюминиевого профиля

Какие виды алюминиевого профиля можно встретить на рынке сегодня

Достоинства алюминиевого профиля в строительных работах

Все большую популярность в современных строительных и ремонтных работах получают конструкции с металлическим профилем. Для этого оборудования выбирают исключительно алюминий, так как этот металл прочный, способен выдержать большие нагрузки и в то же время очень легкий, удобен в эксплуатации.

Что такое профиль под композитный материал

Алюминиевый профиль сегодня используют как для возведения определенных конструкций, выполнения внешних отделочных работ, так и для создания интерьеров в самых разных стилях. Такой профиль сочетают с разными материалами, будь то металл, пластик, дерево. Особенно часто его используют вместе с композитами.

Композитные материалы можно смело назвать материалами будущего, ведь в их основе – прочная и надежная матрица из металла, полимера или керамики. Чтобы усилить прочность материала, используют специальные нити или волокна. Матрицы из пластика могут быть армированы стеклянными, борными, а также углеродными волокнами, а вот алюминиевая матрица обычно армируется стальными или берилловыми волокнами. Все это позволяет получать достаточно прочное изделие, которое используют в промышленном и гражданском строительстве, ремонтных работах, а также в авиа- и автомобилестроении, космической технике, горной промышленности.

Сочетание таких прочных и надежных материалов будущего с алюминиевым профилем даст отличный результат – конструкция простоит много лет без потери изначального вида.

Из чего делают алюминиевый профиль

Обычно в состав такого профиля входят сплавы алюминия, магния, лития, кремния. Делается изделие согласно технологии экструзии. Все составляющие компоненты реализуют отдельные свойства профиля: алюминий позволяет ему быть легким и удобным в транспортировке и работе, причем вне зависимости от размеров. Даже габаритные конструкции получаются легкими, литий повышает литейные характеристики, а магний и кремний добавляют прочности. Наряду с этим, материал легко разрезается, сверлится, шлифуется.

При производстве профиль подвергают термической обработке, которая делает его устойчивее к коррозийным образованиям.

Что такое анодирование алюминиевого профиля

Если вы все-таки желаете еще более упрочнить материал, сделать его устойчивее и надежнее, можно осуществить его анодирование. Это дополнительное покрытие, которое значительно улучшает свойства исходного материала. Оно позволяет профилю быть устойчивым к разным механическим повреждениям, потертостям, царапинам. Помните, что анодированный алюминиевый профиль, выполненный по ГОСТу – это гладкое и ровное изделие без каких-либо дефектов (полос, вмятин).

Также возможно окрашивание алюминиевого профиля в разные цвета. Это очень удобно, если вы используете профиль для внешней отделки или в качестве элемента дизайна.

Преимущества алюминиевого профиля

Здесь мы назовем лишь основные достоинства этого материала:

  1. Долговечность и износоустойчивость.
  2. Механическая прочность на высоком уровне.
  3. Пластичность – профиль легко монтируется в нужное вам место.
  4. Универсальность – используется в ремонте и строительстве для создания оконных и дверных конструкций, утепления фасадов, возведения перегородок, зонирования помещения, создания арт-дизайн-объектов.
  5. Устойчив к действию внешней среды – не меняет своих свойств при низких температурах, повышенной влажности, воздействии кислот.
  6. Экологически чист – не имеет в составе никаких вредных химических соединений. Безопасен как для окружающей среды, так и для человека.
  7. Относительно недорогой – его стоимость окупается длительным сроком службы.

Какие виды алюминиевого профиля можно встретить на рынке сегодня

Сегодня производители не поленились выпустить разнообразные модели: полностью замкнутый полый профиль (квадратный, круглый, треугольный), незамкнутый профиль (П-образный, Т-образный, L-образный, Н-образный). Это разновидности по форме изделия.

По способу изготовления профиль также может отличаться. Существует два способа изготовления алюминиевого профиля, соответственно, и два вида – холодногнутый и прессованный. Холодногнутый профиль производят из специальных алюминиевых лент, толщина которых не превышает 4 мм. Металл не нагревают и гнут его холодным – отсюда и название. Второй вид производится в результате сильного давления на специальном прессовальном оборудовании. Этот вид может разделяться на подвиды: закаленные прессованные профили, состаренные и без термической обработки.

Еще есть такой показатель, как «выверенность геометрических размеров». Согласно ему, выделяют изделия с разной точностью: нормальной, повышенной, особой.

Теплый и холодный алюминиевый профиль – это классификация по качественным характеристикам. Так называемый теплый профиль имеет внутри резиновую вставку, а также армированное стекловолокно из полиамида. Этот тип важен для оконных и дверных конструкций, ведь он позволяет не пропускать холод в помещение, не промерзать конструкциям, надежно сохраняет тепло. Холодный профиль – профиль без резиновых вставок, но он не будет удерживать тепло.

Профиль могут окрашивать тремя разными способами, поэтому различают три вида профиля по способу окраски:

  • с нанесением полимерного порошкового покрытия;
  • декорированные профили;
  • анодированные профили.

Где используют алюминиевый профиль под композитный материал

Как мы уже говорили, и алюминиевый профиль, и композитный материал обладают высокой прочностью и износоустойчивостью. Это во многом определило сферу их применения.

  1. Строительство, архитектурная сфера – это и создание ограждений, и возведение отдельных конструкций, и обустройство витрин и стеллажей, и изготовление отдельных видов мебели (например, шкафов-купе).
  2. Транспортная инфраструктура – здесь такой профиль особенно популярен. Его используют при создании автомобилей, в судо- и авиапромышленности. С его помощью создают лифты и железнодорожные составы.
  3. Электротехника – в этой области алюминиевые профили применяются в создании радиаторов, холодильных установок, теплообменников.
  4. Некоторые разновидности профиля трудно отнести к какой-то конкретной сфере, их могут использовать в самых разных отраслях – это угловой профиль (алюминиевый уголок), тавр и швеллер. Часто эти виды профиля производят не из алюминия, а из нержавеющей стали.

Достоинства алюминиевого профиля в строительных работах

Отдельно хочется сказать и о тех преимуществах, которые получит строитель или ремонтник при работе с алюминиевым профилем:

  1. Профиль крепится при помощи паза – делается это очень просто, можно закреплять профиль под любым углом, фиксировать его прочно или оставлять подвижным, если это необходимо.
  2. Монтаж простой и быстрый также и потому, что к таким профилям на рынке представлен большой выбор крепежных элементов.
  3. Легкость конструкции – в строительстве это особенно актуально, ведь в основном все возводимые из дерева или камня конструкции тяжелые.
  4. При всей своей легкости и видимой простоте сборки конструкция прочная.
  5. Простой монтаж подразумевает под собой и простой демонтаж.
  6. Нет необходимости в дополнительном уходе – не нужно дополнительно красить или обрабатывать алюминиевый профиль, он устойчив к внешней среде и коррозийным образованиям.

aluminiypro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
