Принцип работы станка с ЧПУ: конструкция, характеристика, ПУ

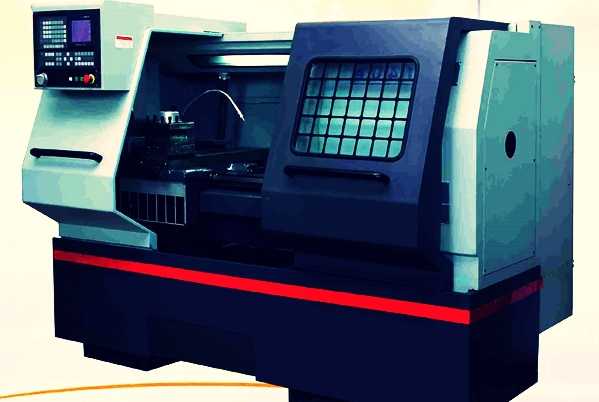

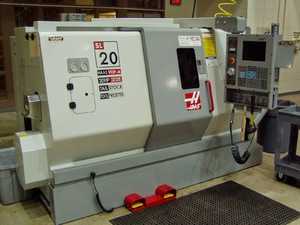

Станок с ЧПУ – оборудование станочного типа с числовым программным управлением, предназначенное для высокоточной обработки деталей. Существует множество моделей аппаратов данного типа, но принцип работы станков с ЧПУ и практически идентичны. Устройства могут работать в автоматическом или полуавтоматическом режиме под контролем оператора агрегата.

Конструкция

Чтобы понять, как работать на станке с ЧПУ, необходимо предварительно разобраться в его конструкции. Отдельные модели фрезерных и токарных станков имеют незначительные отличия, но базовые элементы идентичны.

Стандартная конструкция агрегата включает наличие:

  • станины;
  • коробки подач;
  • передней шпиндельной бабки;
  • задней бабки;
  • стержневого механизма;
  • суппорта.

Станина представляет собой основу оборудования – к ней крепятся другие комплектующие. Коробка подач отвечает за передачу движений, которые осуществляет шпиндель. Передаваемые движения принимаются суппортом. Передняя шпиндельная бабка состоит из:

  • коробки скоростей;
  • шпинделя;
  • крепежных элементов для фиксации и вращения заготовки.

Задняя бабка предназначена для закрепления заготовки с противоположной стороны, когда выполняется обработка на станках с ЧПУ центральной части. В качестве стержневого механизма могут выступать различные инструменты, такие как развертка или сверло. Именно этот элемент отвечает за центральную обработку заготовки. Он неразрывно связан с задней бабкой. От суппорта зависит надежность фиксации режущего инструмента и траектории его движения.

Работая с современным оборудованием, следует знать и дополнительных комплектующих. Конструкция станков может быть дополнительно оснащена:

  • вакуумным столом;
  • улавливателем стружки;
  • системой охлаждения фрезы.

Также для удаленного контроля агрегатом иногда могут использовать переносной пульт. По этому принципу работают в основном в узкоспециализированном производстве.

Характеристика

Перед тем, как научиться работать на станке, нужно разобраться в его характеристиках. Отличительной чертой станков, имеющих числовое программное управление, является высокая скорость и точность обработки. В отличие от более старого оборудования подобного типа четырехкоординатные фрезерные станки с системой числового программного управления имеют более высокий показатель надежности и удобства в использовании.

Еще одним фактором, отличающим токарный станок по дереву с числовым программным управлением от его аналогов, заключается в повышенном показателе жесткости. Эта особенность обусловлена:

  • короткими кинематическими цепями;
  • сниженными потерями на трении;
  • минимальными зазорами между элементами конструкции;
  • низким количеством механических передач;
  • повышенным быстродействием.

Подвижные элементы устойчивы к износу, а теплопотери и механическое трение сведены к минимуму. Для конструкции характерно чередование в соединении между твердыми материалами и мягкими. Так, например, стальные детали могут соединяться с пластиковыми. Работа выполняется благодаря роликам, имеющим преднатяг. Вероятность получения повреждений такими элементами крайне мала.

Принцип работы станка с системой ЧПУ также зависит от отличий приборов. По характеристикам токарные станки отличаются:

  • диаметром обрабатываемой заготовки;
  • габаритам детали, которую возможно зафиксировать;
  • максимальным расстоянием между центрами станочного прибора.

Обработка токарным станком на высоких скоростях и быстрое нагревание не оказывают влияния на показатель трения.

Особенности работы

Принцип работы фрезерного станка основывается на взаимодействии всех комплектующих. Знание связи между рабочими элементами помогает разобраться, как работать на фрезерном станке.

Задняя бабка имеет специальное место, в которое устанавливается рабочий механизм. Затем при помощи направляющих она размещается рядом с заготовкой на расстоянии, необходимом для ее фрезерования. Между задней и передней бабкой находится суппорт. После включения фрезерного станка с ЧПУ с его помощью будут выполняться продольные движения по заготовке.

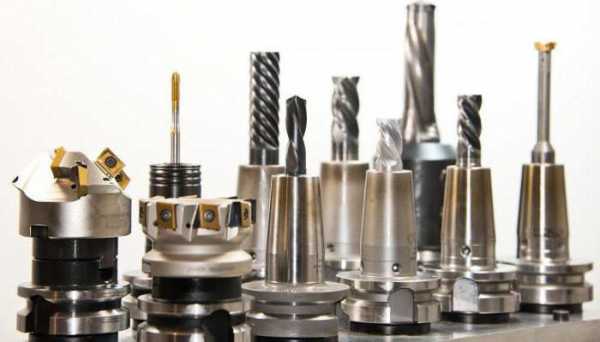

Фреза выбирается в зависимости от того, из какого материала состоит обрабатываемая деталь, и какой результат нужно получить. Например, дерево обычно не требует применения жестких фрез.

Некоторые резцовые головки способны разместить четыре резца. Четырехкоординатный станок используется повышения качества и скорости обработки. Фрезерный станок с ЧПУ работает от электродвигателя, конструкция которого включает плотные приводной ремень. Он обеспечивает крепление ступенчатого шкива с мотором.

Чтобы фрезерование на ЧПУ станке выполнялась на высоком уровне, необходимо периодически проверять, насколько хорошо натянут ремень.

Работа оператора

Станки работают под контролем оператора. Он отвечает за:

  • смену и закрепление заготовок;
  • установку фрезы нужного типа;
  • запуск управляющей программы;
  • включение станка;
  • контроль за работой оборудования.

Оператор долго учится прежде, чем приступить к выполнению своих обязанностей. Первый запуск выполняется в тестовом режиме, поскольку вероятность допустить ошибку имеется даже тогда, когда специалист научил оператора правильно. Учащемуся предоставляются точные знания, но даже на самом современном устройстве имеется погрешность. На основе тестового запуска определяется, необходимо ли вносить коррективы в работу четырехосного прибора.

Также проверяется, подходит ли фреза для дерева или другого материала, из которого изготовлена деталь, и соответствуют ли габариты детали допустимым значением станка. На этом принципе основывается процесс работы практически всех моделей четырехкоординатных станков.

Некоторые считают: «Если я пользуюсь станком, больше ничего знать не нужно». Но к работе рекомендуется приступать, научившись создавать управляющие программы.

Программирование

ЧПУ станок запускается автоматическом или полуавтоматическом режиме только при наличии числовых управляющих программ (УП). Она включает все действия и принципы, по которым будет работать четырехосной станочный прибор. При создании управляющей программы задаются:

  • количество переходов и проходов;
  • параметры обрабатываемой заготовки;
  • основные характеристики рабочего инструмента.

УП создается на компьютере при помощи специальных приложений для работы со станками. Учимся работать на программах:

  • AutoCAD;
  • T-FlexCAD;
  • SolidWorks.

На перечисленном программном обеспечении создаются трехмерные примеры, на основе которых изготовляются реальные детали. После этого указывается, какими работами будет реализовываться поставленная задача. Если Вы научитесь создавать управляющие программы, со станочным оборудованием будет работать легче.

vseochpu.ru

Какая расшифровка у ЧПУ аббревиатуры и как работают станки на основе ЧПУ

Многие начинающие мастера по изготовлению мебели сталкиваются с необходимостью создания фасадов на основе плит МДФ. Причем требования к изделиям в условиях высокой конкуренции – достаточно высоки.

Изделия должны быть качественными, отвечать современным стандартам и трендам, кроме того, чтобы иметь стабильный поток клиентов, их заказы предприниматель должен выполнять как можно быстрее. Сделать работу качественно и быстро можно лишь при условии применения технологичных приспособлений для работы. В данном случае – это станки с ЧПУ. Что они представляют собой и как работают, мы и расскажем ниже.

Что означает данная аббревиатура?

Расшифровка этого понятия такая: Числовое Программное Управление. То есть, станок, работающий на числовом программном управлении, способен совершать те или иные действия, которые ему задаются при помощи специальной программы. Параметры работы станка задаются посредством цифр и математических формул, после этого он выполняет работу согласно указанным программой требованиям. Программа может задавать такие параметры, как:

  • мощность;
  • скорость работы;
  • ускорение;
  • вращение и многое другое.

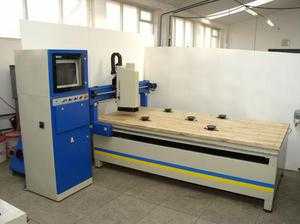

Особенности станков с ЧПУ

Техника создания мебельных деталей на современном приборе данного типа включает в себя несколько этапов работы:

  • формируется модель будущей заготовки посредством специальных графических программ на компьютере, она может быть выполнена как в двухмерном, так и трехмерном виде;
  • с помощью специальной программы для оборудования с ЧПУ готовая модель отцифровывается в управляющую программу;
  • далее файл с управляющей программой вводят в память ЧПУ, и станок приступает к выполнению работы.

Все механические действия, которые выполняет оборудование, являются воплощением последовательности, которая прописана в управляющей программе.

Современные станки с ЧПУ являются сложными электромеханическими приборами и требуют квалифицированного применения. В основном работа станка осуществляется посредством двух человек:

  • наладчика;
  • оператора станка с ЧПУ.

Наладчику вверяется более сложный массив работы, он выполняет действия по наладке и переналадке прибора, а оператор должен следить за рабочим процессом и осуществлять легкую наладку.

Действия наладчика и оператора станка с ЧПУ

Этапы работы наладчика выглядят следующим образом:

  • подбор режущего инструмента согласно карте, проверка его целостности и заточки;
  • подбор по карте наладки заданных размеров;
  • установка режущего инструмента и зажимного патрона, проверка надежности крепления заготовки;
  • установка переключателя в положение «От станка»;
  • проверка рабочей системы на холостом ходу;
  • введение перфоленты, которое проводится после проверки лентопротяжного механизма;
  • проверка правильности заданной программы для пульта и станка ЧПУ и системы световой сигнализации;
  • крепление заготовки в патрон и установка переключателя в режим «По программе»;
  • обработка первой заготовки;
  • измерение готовой детали, внесение поправок на специальные переключатели-корректоры;
  • обработка детали в режиме « По программе» второй раз;
  • осуществление замеров;
  • перевод переключателя режима в положение «Автомат».

На этом процесс наладки окончен и к работе приступает оператор станка ЧПУ. Он должен выполнить такие действия:

  • менять масла;
  • чистить рабочую зону;
  • смазывать патроны;
  • проверять станок на пневматику и гидравлику;
  • проверять точные параметры оборудования.

Перед тем как приступить к работе, оператор станка ЧПУ должен проверить его на работоспособность посредством специальной тестовой программы, также ему следует убедиться в том, что подана смазочная жидкость и в том, что в гидросистеме и ограничивающих упорах присутствует масло.

Помимо этого, он должен проверить, насколько надежно крепление всех приборов и инструментов, а также то, насколько мебельная заготовка соответствует заданному технологическому процессу станка. Далее следует провести замеры на предмет возможных отклонений от точности настройки нуля на приборе и других параметров.

И только после этих манипуляций можно включать сам станок ЧПУ:

  • заготовку устанавливают и закрепляют;
  • потом вводится программа работы;
  • в считывающее устройство заправляется перфолента и магнитная лента;
  • нажимаем «Пуск»;
  • после того как первая деталь обработана, производятся ее замеры на предмет соответствия с заданной ранее моделью.

Сферы применения станков с ЧПУ

Станки на основе ЧПУ применяются в разных отраслях по оказанию услуг и производстве:

  • для обработки древесины и плит из дерева;
  • для обработки пластика;
  • камней;
  • сложных изделий из металла, включая ювелирные изделия.

Приборы с ЧПУ имеют ряд таких функций, как:

  • фрезерование;
  • сверление;
  • гравировка;
  • распил;
  • лазерная резка.

Некоторые модели станков с ЧПУ имеют возможность совмещать одновременно разные виды обработки материалов, тогда их называют обрабатывающими центрами на основе ЧПУ.

Преимущества станков с ЧПУ

Применение на производстве станков и обрабатывающих центров на основе ЧПУ позволяет вовремя выполнить такие работы, которые бы без их использования были неосуществимыми. Например, при производстве таким способом мебельных фасадов из МДФ, можно выполнить сложные рельефные декоры, которые вручную сделать просто невозможно. Так, благодаря специальным графическим программам для проектирования можно воплотить самые смелые дизайнерские решения.

Кроме того, массовое производство фасадов МДФ с помощью широкоформатных станков с ЧПУ возможно без необходимости предварительно раскраивать плиты и позволяет делать полный цикл их обработки, это значительно экономит время и рабочую силу.

Цена оборудования на основе ЧПУ такова, что нужно перед его покупкой хорошо подумать, будет ли это экономически выгодно конкретно для ваших производственных мощностей. Если у вас есть стабильный поток клиентов, и они готовы платить за оригинальные дизайнерские решения, то можете смело вкладывать средства в такое оборудование.

Особенность станков на основе ЧПУ – это их надежность и возможность бесперебойной работы в течение многих лет. Но при работе с ними нужно соблюдать все правила безопасности, а также подбирать только квалифицированных операторов и наладчиков. Некачественная работа персонала может вывести прибор из строя раньше положенного срока.

Оцените статью:

Поделитесь с друзьями!

stanok.guru

что можно сделать, виды станков, методы

Токарные станки предназначены для обработки тел вращения. При работе на токарном станке производится точение цилиндрических, конических и фасонных поверхностей, как внутренних, так и наружных, а также нарезание резьбы и накатку рифления. Помимо этого, на них можно производить операцию сверления, однако это возможно только в том случае, если отверстие находится в оси детали или же с некоторым смещение от нее.

Разновидности и характеристики станков для обработки дерева

Разнообразие типов, размеров и форм деревянных деталей предполагает многообразие оборудования, на котором происходит обработка.

В перечень разновидностей станков для деревообработки входят:

Пилильные

Данная группа используется для распиловки заготовок и целых древен, а также для придания формы плоским элементам. Пилильные в свою очередь следует разделить на следующие подгруппы:

  • Пилорамы, при помощи которых осуществляется продольная и поперечная распиловка материала при помощи линейных пил, которые совершают возвратно-поступательные движения относительно заготовок. Данное оборудование не относится к экономичному оборудованию, к тому же оно достаточно громоздкое, поэтому встречается довольно редко.
  • Круглопильные, которые представляют собой автоматические и ручные, выполняющие распиловку древесины в наклонной и вертикальной плоскостях при помощи круглых пил. Такое оборудование нашло применение при  формовке. Классифицируется по количеству пил, их диаметру, мощности и производительности.
  • Ленточные, функционирующие автоматически и с ручным управлением. Разрезание дерева происходит при линейном движении ленты. Используется как во время заготовки, так и при дальнейшей обработке. Достоинством данного оборудования можно назвать простоту обслуживания и экономичность, однако более низкую точность, если сравнивать с круглопильными.

Строгальные

Предназначены для снятия верхнего слоя материала при перемещении режущего инструмента. К основным разновидностям станков этого типа относятся:

  • Рейсмусовые, одно и двухсторонние. Односторонние способны обрабатывать только верхнюю плоскость, так что их используют только при обработке только крупных заготовок. Получили большое распространение благодаря простоте своей конструкции, а значит простоте управления и обслуживания. Двухсторонние могут одновременно обработать нижнюю и верхнюю плоскость. Их достоинством является большая производительность, однако одновременно с этим с ними сложнее при обслуживании.
  • Фуговальные, которые не только производят обработку плоскостей, но и способны снять фаски под определенных углом.

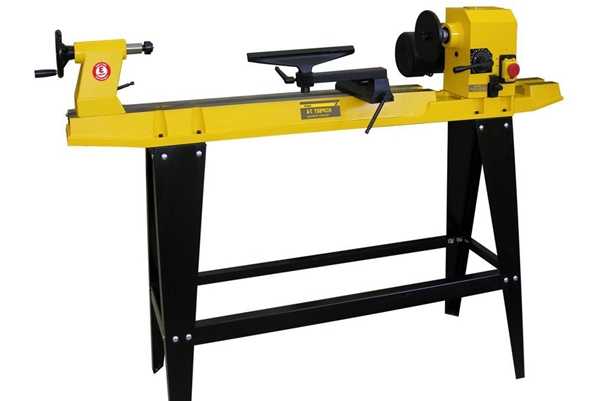

Токарные

Токарные станки подразделяются на большое количество разновидностей, исходя из точности, габаритов самих станков и обрабатываемых деталей и т.д. Деревообрабатывающие разновидности токарных станков используются при точении декоративных элементов, корпусных деталей и элементов крепежа. Основным параметром классификации является степень автоматизации и универсальности. По степени автоматизации существуют следующие разновидности:

  • Станки с ручным управлением предполагают регулирование скорости вращения шпинделя, подачу деталей и прочие параметры рабочим.
  • Автоматизированное оборудование оснащаются копированными устройствами, благодаря которым сокращается время обработки детали, однако все процессы по-прежнему под контролем человека.
  • Автоматические процессы предполагают выполнение всех переходов в автоматическом режиме. Все параметры контролируются компьютером станка. Токарные станки с ЧПУ стали особо популярны в последнее время.

Если говорить об универсальности, то стоит выделить:

  • Универсальное оборудование, которое позволяет выполнять детали различной формы, размеров и сложности.
  • Специализированное, которое предоставляет выполнять обработку деталей в определенной диапазоне размеров.
  • Специальное, предназначенное для изготовления только одной определенной детали.

Сверлильные

Они необходимы для просверливания отверстий, которые находятся в оси или не в оси деталей, а также обработки отверстий. Классифицируются по многим параметром, однако основным можно назвать конфигурацию, по которому они разделяются на:

  • Вертикально-сверлильные, которые выполняют работу только в вертикальной плоскости;
  • Горизонтально-сверлильные, выполняющие обработку только в горизонтальной плоскости;
  • Радиально-сверлильные, позволяющие изменять угол наклона инструмента.

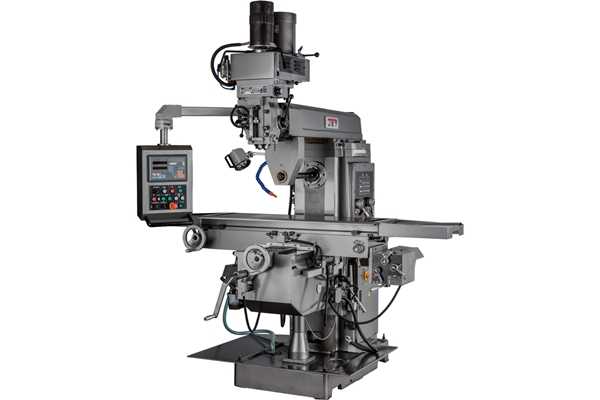

Фрезерные

Такие станки используются для обработки плоских и фасонных поверхностей. Как и сверлильные, они разделяются по плоскостям, в которых работает фреза. По конфигурации их следует разделить:

  • Горизонтально-фрезерные, у которых шпиндель расположен горизонтально относительно поверхности стола;
  • Вертикально-фрезерные, инструмент которых расположен перпендикулярно относительно стола и закрепленной на нем детали;
  • Универсальные, позволяющие менять расположение заготовки без ее переустановки.

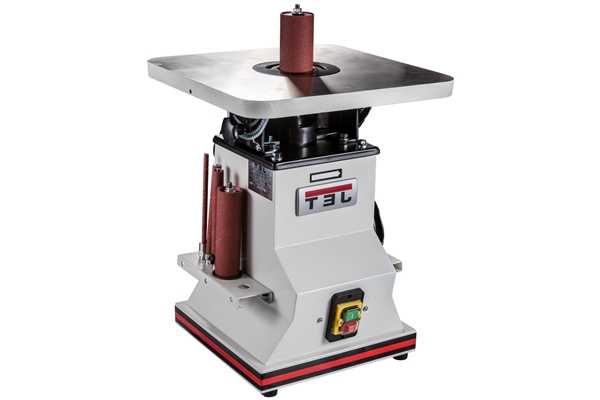

Шлифовальные

Данные станки предназначены для чистовой обработки и предполагают снятие верхнего слоя небольшой толщины инструментом с абразивным покрытием. Различают:

  • Плоскошлифовальные, на которых выполняется обработка плоских поверхностей;
  • Круглошлифовальные, предназначенные для тел вращения;
  • Специальные шлифовальные станки, которые предназначены для обработки сложных поверхностей;
  • Кромкошлифовальные. Используются для окончательной обработки фигурных элементов.

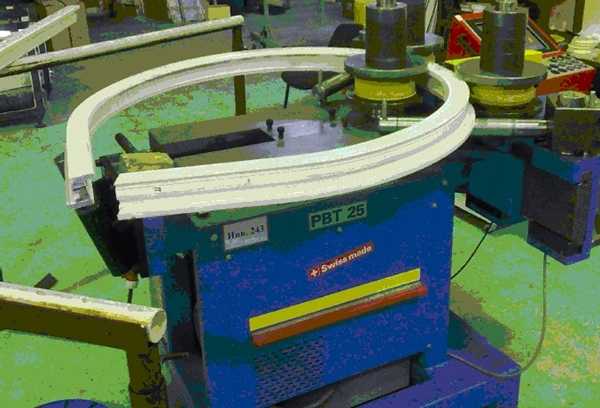

Гнутарные

Представляют собой гидравлические прессы со специальными зажимами. Используются для придания элементом особой формы.

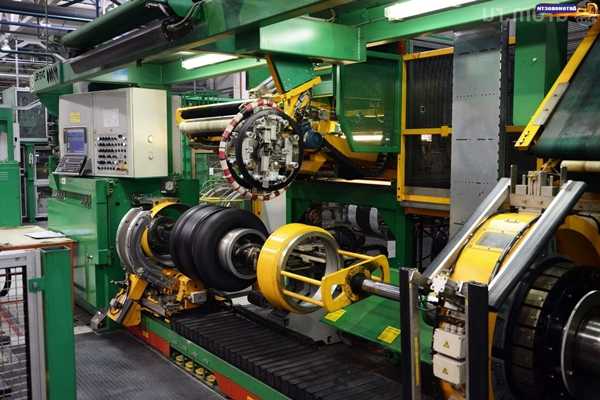

Сборочные

Чаще всего это автоматические устройства для сборки отдельных элементов в полуфабрикат или готовое изделие.

Технология проведения работ

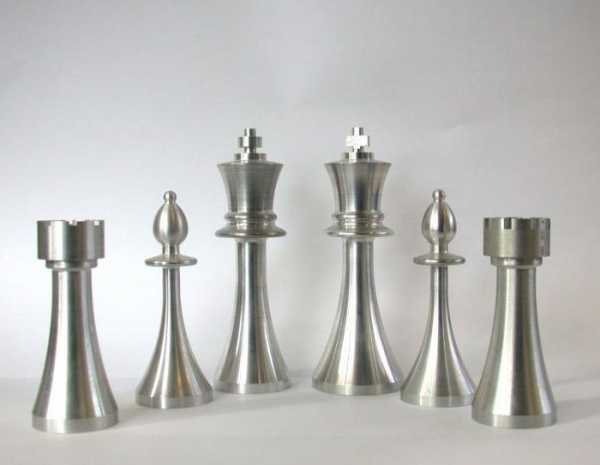

Токарные станки предназначены для обработки тел вращения. На данном оборудовании выполняются следующие работы:

  • Подрезка торцов;
  • Точение наружных поверхностей;
  • Нарезание резьбы любого типа;
  • Отрезание деталей;
  • Нанесение рифлений;
  • Сверление и растачивание внутренних отверстий.

Однако это не единственное, что можно делать на данном станке.  Помимо этого на нем можно выполнять полирование  и притирку отверстия. Полирование может выполнять при помощи специального войлочного круга и пасты ГОИ. С их помощью изделие приобретает зеркальную поверхность, однако точность поверхности не обеспечивается. Доводка поверхности отверстия выполняется при помощи притира. Данная операция позволяет получить точное отверстие с низким показателем шероховатости.

Обработка на токарном станке обеспечивается путем вращения детали относительно закрепленного инструмента.

Инструмент может быть закреплен в шпинделе или в центрах. Центра – это специальные приспособления, которые закреплены в шпинделе и в задней бабке. Для ее обеспечения необходимо предварительно зацентровать (просверлить специальным сверлом отверстие в оси) заготовку с двух сторон. Установка для обработки в центрах позволяет выполнить все переходы за один установ.

По степени точности оборудование следует разделить на: нормальной точности; точные; особо точные; повышенной точности; сверхточности.

По типу подразделяются на:

  • лоботокарные;
  • карусельные;
  • токарно-винторезные;
  • токарно-револьверные.

Первые две разновидности предназначены для обработки крупногабаритных деталей, от полуметра до нескольких метров.  Токарно-винторезные являются самыми распространенными, поскольку являются универсальными и предназначены для обработки деталей до пятисот миллиметров. Токарно-револьверные относятся к полуавтоматическим станка. Обработка на таком оборудовании осуществляется по упорам.

Методы выполнения токарных работ

На токарном станке производится точение деталей и сверление отверстий. Также выполняются комплексные работы, которая представляют собой выполнение точение и шлифование только на токарном станке. Для выполнения операции шлифования в этом случае может использоваться резцы высокой точности и притиры, если это отверстие. Подобная мера позволяет сократить время изготовления, а значит, и уменьшить стоимость деталей.

Проточки внутреннего диаметра выполняются при помощи сверла, зенкера и развертки, а также резцов. Помимо этого могут использовать метчики, которые нарезают резьбу внутри отверстия (для наружных поверхностей используется плашка).

Выверка размеров деталей происходит при помощи лимба (измерительной шкалы на суппорте), а также при помощи измерительных приборов (штангенциркулей, микрометров и т.д.).

 Виды используемых резцов

Резцы для обработки на токарном стенке бывают:

  • проходными, предназначенными для обработки плоских поверхностей торцов детали;
  • подрезными, используемыми для точения цилиндрических поверхностей;
  • отрезными, которые отрезают готовую деталь от заготовки;
  • фасонные и галтельные, которые используются для точения фасонных поверхностей и скруглений;
  • резьбовые, которые подразделяются на наружные и внутренние;
  • расточные резцы, которые используются для обработки внутренних поверхностей;
  • канавочные, похожие на отрезные, применяемые для точения канавок.

Помимо этого резцы подразделяются на:

  • цельные, чаще всего изготовленные из быстрорежущей стали;
  • составные с напаянными пластинами из твердого сплава, державка в этом случае изготовлена из углеродистой стали;
  • ставные со съемной пластиной, которую можно заменить в случае износа или образования скола.

Техника безопасности

В ходе выполнения работ на токарном станке необходимо использовать защитный кожух, который закрывает зону вращения детали. Таким образом, рабочий защищен от отлетающией стружки.

Работник должен стоять на специальном деревянном настиле, это обеспечивает защиту от поражения током.

Одежда должна закрывать тело, оставляя открытыми только  кисти рук, голову и шею. Обувь должна быть закрытой. Все это необходимо для защиты от стружки.  Одежда не должна быть прилегающей или чересчур свободной. В первом случае она будет стеснять движения, а во втором может стать причиной травмы при затягивании одежды в шпиндель.

Рабочего перед началом работы должны выдать специальные очки, которые защищают органы зрения от попадания стружки или пыли. Если производится точение сыпучего материала (к примеру, графит или дерево), то помимо очков должны быть выданы респираторы для защиты органов зрения. Также при работе с сыпучими материала необходима вытяжка, которая позволит защитить не только того, что непосредственно точит, но и других работников цеха.

Перед снятием детали следует не только выключить вращение шпинделя, но и притупить острые кромки.

Самое главное: к работе на токарном станке человек допускается только после прохождения инструктажа.

vseochpu.ru

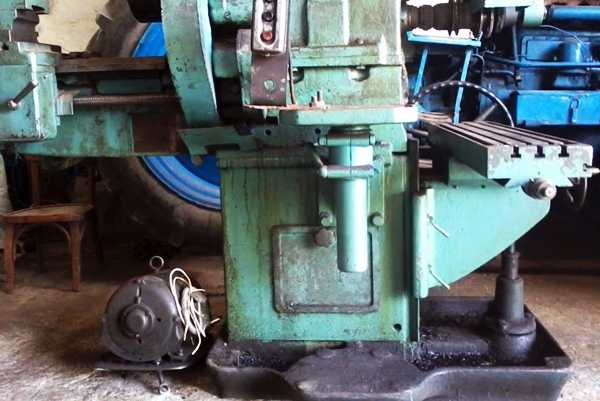

Как работает фрезерный станок

















Обработка металлов или дерева зачастую производится с помощью различных видов инструментов. Очень часто для этого используют специальные фрезерные станки, которые позволяют получать отверстия или другие типы разъемов определенной формы и размера.

Существует несколько видов таких конструкций, предназначающихся для работы с конкретным веществом. Узнать подробные характеристики таких систем можно на сайте http://stanmar.ru/catalog/frezernye-stanki/.

Основные характеристики

Фрезерные станки являются основным инструментом для обработки различных заготовок из металла или дерева. В их состав входит несколько рабочих частей:

  1. Станина, на которой крепится заготовка. Выполняется в виде своеобразного стола.
  2. Фреза, закрепленная в шпинделе.
  3. Приводные механизмы. К ним можно отнести электрические моторы, управляющие работой всей системы.

Обработка на фрезерном станке может производиться только в одной плоскости (горизонтальной или вертикальной) или в нескольких. Последние виды инструментов являются универсальными и позволяют изменять положение фрезы на конкретный угол.

Принцип работы

Фрезерные станки довольно сложные системы, состоящие из множества узлов. Но все эти конструкции работают по одному принципу. Работу станка можно описать несколькими последовательными шагами:

  1. В первую очередь заготовка крепиться на рабочем столе с помощью специальных зажимов.
  2. Затем выбирается фреза, которая может иметь различную форму, и фиксируется в патроне.

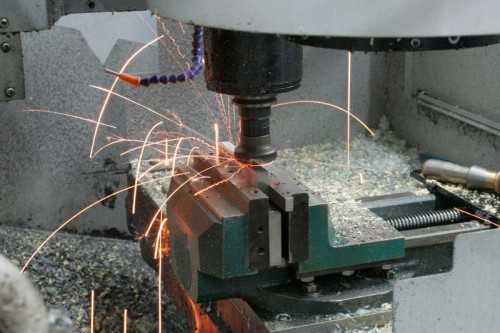

  3. После запуска станка, рабочий орган перемещается к заготовке и начинает удалять материал. Получается своеобразное сверление, выполняющееся в нескольких направлениях.
  4. Фреза может перемещаться по нескольким плоскостям, что позволяет выбрать, например длинный паз на торце заготовки или внутри нее. При этом фреза двигает в одном из направлений указанным оператором. Современные станки позволяют также изменять угол наклона инструмента. При этом можно получить очень сложные пазы, имеющие определенный размер и угол наклона, адаптированный к будущей системе, где будет применяться деталь.

Фрезерные станки зачастую используются при обработке металла, но также они популярны и в деревообработке, где есть необходимость получения не только точных отверстий, но разной красивой формы. Для таких целей обычно применяют ручные конструкции, основанные по принципу дрели, но с различными насадками.

Смотрите также:

Как делают асфальт? http://euroelectrica.ru/kak-delayut-asfalt/.

Интересное по теме: Как настроить терморегулятор на твердотопливном котле?

Советы в статье «Монтаж трансформаторных подстанций?» здесь.

Нюансы работы фрезерного станка можно узнать из этого видео:

euroelectrica.ru

Как работают современные станки с ЧПУ?

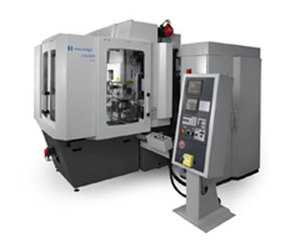

Современный фрезерный гравировальный станок, оснащенный системой ЧПУ, представляет собой сложное автоматизированное оборудование, при помощи которого осуществляется обработка дерева, пластика, металла и других материалов. Помимо традиционных механизированных узлов, такие автоматизированные комплексы оснащены системой электронного управления и контроля над процессом обработки. Безусловно, это в значительной степени облегчает работу оператора. Задав оптимальную программу обработки, оператор практически не вмешивается в процесс на протяжении всего рабочего цикла.

Главные компоненты механической под системы станка: станина, рабочий стол (и зажимные приспособления), подвижной портал со шпинделем, цанговый патрон, а также цанга, предназначенная для крепления инструмента. К механической системе относятся также шаговый двигатель и ряд других вспомогательных компонентов.

Непосредственная обработка заготовки на автоматизирванном станке ЧПУ по дереву (по металлу) осуществляется  при помощи  режущего инструмента – фрезы. Фрезы могут обладать различными размерами и формами, которые диктуются особенностями обрабатываемых материалов. Цилиндрическая часть фрезы также именуется «хвостовиком». Он крепится посредством цанги в цанговом патроне. Последний устанавливается на вал шпинделя.

Крутящий момент задается электромотором шпинделя и сообщается режущему инструменту (фрезе). Фреза входит во взаимодействие с обрабатываемой заготовкой, снимая слои материала. На подвижной портал подвешен шпиндель. Контроллер фрезерного станка с ЧПУ дает команды электромотору станка. В результате этого взаимодействия портал движется в трех осях координат. При этом фреза позиционируется над поворотным столом с установленной обрабатываемой заготовкой.

Электронная часть станка

Фрезерный гравировальный станок ЧПУ оснащен контроллером, вспомогательными электронными компонентами и их соединениями. В целях оптимизации процесса управления станок оснащается DSP-контроллером, или же подключается к персональному компьютеру.

Электроника современного гравировального станка работает на основе программного обеспечения, благодаря которому загруженная программа (это может быть рисунок или чертеж) передается двигателям станка при помощи специальных кодов. Когда файл-программа записана на оперативную память контроллера, задача оператора сводится к выбору режима обработки и частоте оборотов.

Похожие статьи:

o-g-o-r-o-d.ru

устройство, инструкция по работе, видео

Домашнему мастеру постоянно приходится решать множество самых разных задач, и в этом случае есть необходимость подумать о том, чтобы приобрести собственный небольшой токарный станок, который позволит своими руками выполнять даже сложные операции.

Маленький по габаритам токарный станок по металлу, предназначенный для гаража, это настоящая находка для тех, кто привык выполнять всю работу по дому самостоятельно. В статье рассмотрены устройство токарного станка по металлу и виды токарных станков.

Вне зависимости от модели такого агрегата для гаража, его функциональные возможности и потенциал работы просто огромны. В бытовой сфере он точно найдет самое широкое применение.

Токарный станок по металлу, который имеет миниатюрный вид, позволит без проблем при необходимости изготовить абсолютно любой болт или гайку, а также просверлить технологическое отверстие или нарезать резьбу.

Токарный агрегат для дома достаточно прост в эксплуатации, а освоить азы работы на нем будет по силам каждому. В настоящее время для дома разработаны различные виды токарных станков.

Практически все они отличаются относительно компактными размерами и небольшими габаритами, которые несопоставимы с профессиональным оборудованием, к которому можно отнести агрегат 1д95.

Токарный станок для работы по металлу, предназначенный для домашних мастеров, отличается своей практичность и универсальностью.

Основные характеристики

Токарный станок для работы по металлу небольших размеров, предназначенный для работы в условиях гаража или дома, представляет собой уменьшенную функциональную копию профессионального оборудования, которое ставится на крупных предприятиях, например агрегата 1д95.

Его габариты и геометрические характеристики значительно уступают большим станкам, однако при этом функциональный набор и рабочий потенциал находится на высоком уровне.

Конечно, домашний токарный агрегат для работы по металлу имеет некоторые ограничения в своей работе, например, возможность обрабатывать только небольшие заготовки, однако для бытовых целей это незаменимая вещь.

При помощи данного универсального устройства у домашнего мастера появляется возможность выполнять огромное количество самых разных операций самостоятельно.

Можно найти и токарный фрезерный станок с небольшими габаритами для использования в условиях дома, однако такой агрегат будет стоить намного дороже.

Схема токарного агрегата, предназначенного для работы в домашних условиях, имеет свои нюансы, которые несколько отличаются от профессионального оборудования, к которому можно отнести агрегат 1д95.

Несмотря на это, на нем можно работать практически в любых условиях и выполнять соответствующие задачи различной сложности.

Токарный станок для работы по металлу даст возможность домашнему мастеру с легкостью проточить заготовку до необходимых размеров.

Кроме этого, он позволит при необходимости нарезать резьбу, причем, как наружную, так и внутреннюю. С помощью этого универсального устройства появиться возможность с большой точностью самостоятельно выточить конус в соответствии с чертежом.

Все эти операции обладатель домашнего токарного агрегата сможет проводить самостоятельно в любое удобное время.

Конечно, перед тем, как отправиться в магазин и оформить покупку, необходимо не только представлять для себя, какие именно задачи предстоит решать, но и хорошо знать устройство агрегата.

Устройство станка

Вне зависимости от модели и габаритов любой токарный агрегат для работы по металлу имеет одинаковое устройство и принцип действия.

Следует отметить и то, что оборудование данного типа, несмотря на конструктивные различия, имеет определенное количество схожих элементов.

Видео:

Так, любой агрегат обязательно состоит из прочной и жесткой рамы, на которой крепятся все его узлы и механизмы, необходимые для работы.

На раму приходится основная нагрузка при работе станка, соответственно к ней предъявляются повышенные требования по прочности. Также обязательным элементом являются бабки, которые между собой делятся на передние и задние.

В состав токарного станка входят ведущий и ведомый центры. Все необходимые вращения обеспечиваются за счет электродвигателя определенной мощности. Следует отметить, что большая роль в токарном оборудовании отводится устройству резца.

В зависимости от модели, настольные токарные станки могут дополнительно комплектоваться другими устройствами, которые значительно расширяют его функциональные возможности.

Каждый мини станок должен быть оснащен передаточным механизмом, который отвечает за передачу вращательного момента непосредственно от электрического мотора к ведущему центру. Как правило, он располагается в передней части рамы.

Задняя бабка, расположенная в центральной части агрегата, должна иметь возможность свободно перемещаться вдоль станины, для того чтобы обеспечить надежное фиксирование заготовок с разной длиной.

При производстве токарных станков особое значение отводится устройству резцов, механизм которых должен обеспечивать легкость выполнения всех необходимых операций.

Приспособления, которые призваны усилить функциональные возможности данного оборудования, в большинстве случаев производитель размещает по собственному усмотрению, с учетом определенных требований по безопасности.

Следует отметить, что и токарно-фрезерный станок, предназначенный для работы в домашних условиях, собирается по аналогичному принципу.

Основные параметры работы

Для того чтобы сделать правильный выбор и приобрести действительно функциональный токарный агрегат для домашнего использования, который позволит успешно решать даже самые сложные задачи, необходимо, прежде всего, определить наиболее оптимальные параметры для данного класса оборудования.

Большое значение играет питающее напряжение, и лучше всего обратить внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и тип установленного двигателя.

Видео:

Для того чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае под него дополнительно придется монтировать рабочий стол.

Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать.

Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, определяющими факторами в этом случае должны стать возможности оборудования и его надежность.

Так, у домашнего мастера должна быть возможность при помощи данного агрегата нарезать резьбу с самыми разными параметрами ее шага.

Кроме этого, должна быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок будет оснащен специальным рычагом.

Специалисты рекомендуют выбирать устройства, которые оснащены автоматическим перемещением суппорта, в том числе и в продольной плоскости.

Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые отвечают за регулировку.

Это повысит точность выполнения всех операций. Следует поинтересоваться и материалом, из которого сделаны основные узлы агрегата.

Устройство профессионального оборудования

Для того чтобы в точности представлять для себя возможности токарного станка, лучше всего ознакомиться с устройством и принципом действия профессионального оборудования на примере агрегата 1д95.

Это токарно-фрезерное оборудование обладает повышенной универсальностью и функциональностью.

Станок 1д95 способен выполнять качественную обработку как наружных, так и внутренних поверхностей деталей, которые относятся к телам вращения самого разного осевого профиля.

Видео:

Агрегат 1д95 способен, в том числе, с высокой точностью производить нарезку резьбы самых разных типов, включая метрическую, модульную, а также питчевую и дюймовую.

Станок 1д95 может успешно выполнять свои функции не только в стационарных, но и передвижных мастерских. В его состав одновременно входит несколько различных агрегатов, а именно: токарно-фрезерный, заточный, а также сверлильный. Следует отметить, что каждый агрегат имеет свой самостоятельный привод, что повышает общую универсальность всего станка в целом.

В состав агрегата 1д95 входит достаточно большое количество самых разных узлов и элементов. Одним из основных является достаточно массивная станина, выполненная из стали и обладающая повышенной прочностью.

Также данный станок 1д95 имеет собственную коробку передач автоматического действия.

Как и в любом другом токарном оборудовании, в состав приспособления 1д95 входят такие элементы, как суппорт, бабки, рабочий стол, а также шкаф управления.

Стоит отметить, что станок 1д95 имеет большое количество и органов управления в виде соответствующих рычагов, маховиков, выключателей и тумблеров. Агрегат способен работать на различных скоростях и имеет зубчатые колеса сменного типа.

Конструкция задней бабки позволяет работать, в том числе, и с длинными заготовками, а кроме этого, выполнять сверление технологических отверстий разного диаметра.

Станок данного класса относится к профессиональному оборудованию, а для работы на нем необходимо иметь соответствующую квалификацию.

Схема работы настольного агрегата

В настоящее время производством токарного оборудования для домашнего использования занимается большое количество компаний из разных стран мира.

В этом случае стоит обратить свое внимание на токарный станок фирмы Корвет, который идеально подходит для использования в личных целях. Он обладает большой функциональностью и имеет высокий потенциал работы.

Видео:

Агрегат имеет компактные размеры, а кроме этого, оснащен возможностью самостоятельно регулировать скорость выполнения всех типов операций.

При помощи данного приспособления можно выполнять одновременно несколько видов сечения, в том числе, фасонного и цилиндрического. Также оборудование марки Корвет дает возможность выполнять сложные типы торцевания, а также многие другие операции.

В технические возможности станка можно включить нарезание резьбы, а также осуществлять необходимую обработку заготовок, которые имеют большое сечение, однако в этом случае придется воспользоваться дополнительными приспособлениями.

Устройство Корвет выпускается китайским производителем и имеет различную комплектацию.

Токарный агрегат должен быть установлен на устойчивой и прочной поверхности, при этом высоту стола следует выбирать максимально удобной для работы.

Дома, непосредственно перед началом эксплуатации, с приспособления следует удалить все крепежные элементы и укрепить рабочие элементы. Также производится полная регулировка оборудования Корвет и подключение его к источнику основного питания.

В процессе эксплуатации агрегата Корвет следует поддерживать его в полной чистоте и регулярно осуществлять продувку основных узлов сжатым воздухом.

Кроме этого, все подвижные части токарного станка Корвет необходимо содержать в смазанном состоянии, для чего можно использовать обыкновенное машинное масло.

В том случае, если какая-либо его деталь деформируется, ее необходимо как можно быстрей заменить. Принцип работы на агрегате Корвет ничем не отличается от принципа работы на каком-либо ином аналогичном устройстве.

Следует отметить, что для работы на токарном станке Корвет нет необходимости обладать профессиональной квалификацией. Схема работы станет понятной для каждого, кто хочет освоить азы работы со станком, за короткий промежуток времени.

Некоторые советы и рекомендации

Если возникла необходимость в приобретении токарного станка для работы в домашних условиях, то не стоит связываться с оборудованием, которое уже было в употреблении.

Даже если дома в таком токарном станке на первый взгляд все выглядит идеально, в процессе его последующей эксплуатации могут выявиться самые разные скрытые дефекты.

Видео:

При покупке токарного станка важно проверить работоспособность и заявленные характеристики приспособления. Для этого следует оборудование прогнать в различных режимах работы, а также проконтролировать полное отсутствие люфтов у всех подвижных частей.

Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне.

В настоящее время на рынке представлен огромный выбор данного класса приспособления как для дома, так и для промышленного производства. При его приобретении не стоит гнаться за ценой, лучше остановить свой выбор на проверенной и известной марке.

Токарные станки настольного исполнения открывают огромные возможности перед домашним мастером.

rezhemmetall.ru

Как работает станок токарно-фрезерный по металлу? :: SYL.ru

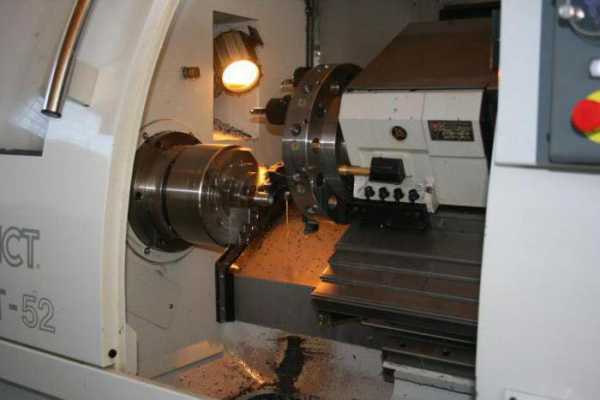

Популярный на производстве токарно-фрезерный станок по металлу способен обработать любые цилиндрические детали с пазами, которые не получить неподвижным инструментом. Еще одно название этой группы оборудования — универсальные обрабатывающие центры. В них выделяют следующие стандартные узлы:

  • револьверную головку с инструментом;
  • шпиндель;
  • заднюю бабку;
  • конвейер для отвода стружки.

Все станки имеют перечисленные элементы, а модели различаются их расположением и количеством осей.

Модификации

Стандартный станок токарно-фрезерный по металлу может иметь многопозиционную револьверную головку, в которой размещается несколько видов инструментов, в том числе и приводной. Шпиндель является носителем заготовки и самым мощным узлом. Резцы меняются вручную оператором.

Другой станок токарно-фрезерный по металлу может иметь вращающийся стол для тяжёлых цилиндрических заготовок. Обработка же производится инструментом, зажатым в шпиндель. Смена резцов выполняется как вручную, так и автоматически. Для последнего варианта потребуется накопительный магазин, являющийся опцией. Самым нагруженным узлом оказывается стол. Паллеты с деталями могут также меняться автоматически либо вручную кран-балкой.

Станок токарно-фрезерный по металлу дополнительно комплектуется задней бабкой с приводным шпинделем либо с обычным конусом. Перемещаться она может от сервопривода, если редко используется, а также вручную, в целях экономии средств на покупку оборудования. Контршпиндель оснащается датчиком положения для синхронизации вращения с основной осью С.

Простейшие модели

Токарно-фрезерный станок по металлу для дома относится к категории наиболее простых и дешёвых видов оборудования. Такое решение выбирают мелкие предприниматели, мастерские по ремонту и просто любители металлообработки. Автоматические управляющие системы ЧПУ позволяют изготавливать самостоятельно детали высокого качества с оптимальной скоростью.

Мини токарно-фрезерный станок по металлу помещается в багажнике автомобиля и быстро монтируется на новом месте. Подключаться он может в обычную сеть 220В, также стабильно работает от топливного генератора. Возможности оборудования ограничены лишь его размерами и мощностью шпиндельного узла.

Настольный токарно-фрезерный станок по металлу не всегда может справиться со сложными задачами и требует постоянного участия оператора в процессе резки. Толщина снимаемого слоя минимальная, а время обработки довольно длительное. Нужно запастись терпением, чтобы сделать деталь, требующую фрезерования и токарных манипуляций.

Сложная техника

Обрабатывающие центры выполняют полный цикл изготовления без вмешательства человека. Они дают полную информацию серверу о количестве и времени производимых деталей. Оборудование оснащается контроллерами: ЧПУ и дополнительным, для выполнения простейших функций (опрос дискретных датчиков, сравнение сигналов, отсчёт таймеров и работа другой логики).

Станок токарно-фрезерный по металлу имеет возможность создания управляющих программ прямо с пульта только по размерам чертежа. Не обязательно стало иметь опыт работы с оборудованием — встроенные циклы выполняют всю работу за программиста. Производителям достаточно обучить одного человека технологии реза, а поддерживать станок в рабочем состоянии будут сервисные службы. Поставщики дают гарантию после покупки сроком минимум на 3-5 лет.

В настоящее время каждая уважающая себя компания по продажам оборудования имеет свою собственную сервисную службу. По заявке покупателя инженер выезжает в пределах максимум двух дней на диагностику, а если нужно, и ремонт оборудования. Работает и техподдержка по телефону, помогающая решить мелкие неисправности.

Универсальные решения

Токарно-фрезерный станок с ЧПУ по металлу может быть изготовлен по индивидуальному проекту. Стоимость такого оборудования возрастает в разы. Но и качество соответствует требованиям производства. Покупатель приобретает технологию и получает готовую линию, подключенную к уже используемым сетям.

Часто универсальные решения представлены в линейке поставляемого оборудования в виде виртуальных проектов. Покупатели стараются выбирать поставщика, уже имеющего опыт создания аналогичных станков.

Для работы над сложным и дорогостоящим заданием требуется целый штат сотрудников с отлаженными механизмами взаимодействия между отделами. Для этого нужны годы обучения персонала и налаживания связей с поставщиками комплектующих к автоматизированным линиям.

Вряд ли фирма даже с двухлетним стажем работы сможет создать качественный продукт в короткие сроки. Судить же о возможностях компании можно только по реально действующему оборудованию, получив при этом отзывы его обладателя. Выведенная на полную мощность работа автоматизированной линии говорит об удачном завершении проекта. Такая компания с наибольшей долей вероятности не нарушит сроки договора и самостоятельно устранит возникшие недоработки.

Виды обработки

Токарно-фрезерное оборудование позволяет делать следующие операции:

  • проводить разные циклы сверления;
  • совершать обработку цилиндрических заготовок за счёт вращения последних;
  • обрабатывать металлы вращающейся расточной державкой;
  • проводить шлифовки поверхностей;
  • набивать маркировку.

На выходе получается законченная деталь, которую ранее получалось изготовить при использовании нескольких машин в производственной линии.

Облегчаются и задачи технологов и руководителей, за счёт стандартизации электронной и электрической части станков. Наблюдать за всем процессом и вносить изменения намного проще, когда информация о работе цеха поступает в графическом виде на один общий компьютер.

Также стандартными изготавливаются и крепления под инструмент, что упрощает подбор нового. К таким относят конус шпинделя или револьверной головки, соответствующие конусам типа HSK, Capto. После одной загрузки заготовки можно провести сразу зенкерование, расточку отверстий, нарезать резьбу, фаску, изготовить корпусные элементы, канавки.

Нестандартный подход

Расточная державка часто вставляется вместо фрезы. Это позволяет изготавливать внутренние цилиндрические полости, по диаметру превышающие размеры входного отверстия. Резец проходит начальный путь без вращения. Далее он описывает траекторию, реализуемую одновременным круговым движением и поступательным от вертикальной оси.

Существуют и другие возможности работы на универсальных станках. Многие из них ещё не были запатентованы, но уже доступны на просторах Интернета. Токарно-фрезерное оборудование является лучшим достижением станкостроения на сегодняшний день.

www.syl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
