Станки рвд – Оборудование для изготовления РВД, обжимные, отрезные, окорочные станки rvd-stanki.ru — Продажа качественного оборудования для производства РВД

Оборудование для производства РВД

Наша компания поставляет оборудование для ремонта и производства РВД(обжимные пресса, отрезные машины и окорочные устройства) ведущих европейских фирм таких как D-HYDRO (Финляндия), О+Р (Италия) , UNIFLEX (Германия), FINN-POWER (Финляндия).

Наша команда консультантов и технических специалистов гордится своим опытом по работе с данной продукцией и готовы помочь подобрать оборудование по всем вашим потребностям и пожеланиям, также готовы научить работать именно на том станке, который вы приобретете у нас , либо на аналогичном оборудовании.

D-HYDRO OY- производит широкий спектр специализированных станков для изготовления высококачественных гидравлических рукавов.

Оборудование от известного финского производителя представлено: прессами для обжима РВД, отрезными, окорочными и маркировочными станками, а также всевозможными инструментами и аксессуарами. Специальное оборудование для производства 4-х спиральных и 2-х оплеточных рукавов оснащено мощными трехфазными электродвигателями, обеспечивающими стабильные характеристики эксплуатируемой техники. Удобная настройка параметров диаметра обжима гарантирует безупречную точность выполняемых операций.

FINN-POWER- отвечает требованиям предприятий различных промышленных отраслей.

Станки могут использоваться при производстве рукавов высокого давления (рвд), деталей автомобилей, строительного оборудования, в тяжёлом машиностроении, везде, где необходим обжим металлических изделий.

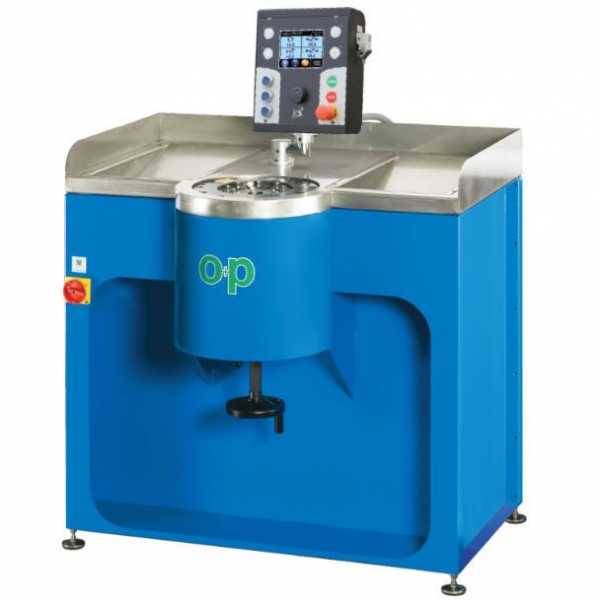

O+P — высококачественное оборудование для производства рукавов высокого давления по всему миру.

Благодаря широкой ассортиментной линейке, непрерывным инновациям и усовершенствованиям, оборудование компании O+P S.r.l заслужило международное признание. Вся производимая продукция соответствует стандартам Европейского сообщества, отличается высоким качеством и безопасностью.

UNIFLEX – это мировой лидер по производству оборудования для изготовления РВД.

Практически на всех крупнейших сборочных производствах рукавов высокого давления используется именно оборудование UNIFLEX, т.к. это оборудование надежно, удобно и не требует частого обслуживания. Компания UNIFLEX-Hydraulik GmbH , прежде всего, ориентирована на потребителя предлагая по всему миру только высококачественное сервисное обслуживание.

Компания BARBOFLEX– занимается производством отрезных и зачистных станков для производства готовых рукавов высокого давления.

Компания Barboflex всегда использует только передовые технологии в целях достижения полного удовлетворения запросов покупателей, предлагая постоянное совершенствование своей продукции. Залогом успеха является приверженность высочайшему качеству продукции и использовании инновационных технологий. Компания Barboflex рассчитывает на непрерывное развития новых технологий и современных производственных процессов, предлагая клиентам новые продукты и самое лучшее обслуживание.

На все услуги по обслуживанию и ремонту оборудования мы предоставляем гарантию в соответствии с потребностями и ожиданиями наших клиентов.

Мы стремимся создавать долгосрочные отношения с клиентами, предоставлять превосходное обслуживание и предлагать только правильные решения для вашей техники.

Наша компания предлагает Вам отличные сроки поставки на оборудование для производства РВД (рукавов высокого давления), многие позиции оборудования для производства рукавов высокого давления имеются на складе в Санкт-Петербурге и на складе в Москве. Также Вы всегда можете приобрести у нас оригинальные запчасти, расходные материалы и другое дополнительное оборудование.

Мы всегда готовы ответить на ваши вопросы и рассказать о проделанной работе, чтобы вы могли чувствовать себя комфортно на всех этапах пути.

stanok-rvd.ru

ФЛАНЦЫ SF — Оборудование для изготовления РВД, обжимные, отрезные, окорочные станки rvd-stanki.ru

Внутренний
диаметр РВД, Ду
Диаметр
фланца С
в мм
Диаметр
фланца С
в дюймах
Наименование для заказа
ммдюйм
121/2″30,21/2″Фланец SFL 30,2 (1/2″) (0°) Ду12
121/2″38,13/4″Фланец SFL 38,1 (3/4″) (0°) Ду12
165/8″30,21/2″Фланец SFL 30,2 (1/2″) (0°) Ду16
165/8″38,13/4″Фланец SFL 38,1 (3/4″) (0°) Ду16
203/4″38,13/4″Фланец SFL 38,1 (3/4″) (0°) Ду20
203/4″44,51″Фланец SFL 44,5 (1″) (0°) Ду20
251″38,13/4″Фланец SFL 38,1 (3/4″) (0°) Ду25
251″44,51″Фланец SFL 44,5 (1″) (0°) Ду25
251″50,81.1/4″Фланец SFL 50,8 (1 1/4″) (0°) Ду25
321.1/4″44,51″Фланец SFL 44,5 (1″) (0°) Ду32
321.1/4″50,81.1/4″Фланец SFL 50,8 (1 1/4″) (0°) Ду32
321.1/4″60,31.1/2″Фланец SFL 60,3 (1 1/2″) (0°) Ду32
381.1/2″50,81.1/4″ Фланец SFL 50,8 (1 1/4″) (0°) Ду38
381.1/2″60,31.1/2″Фланец SFL 60,3 (1 1/2″) (0°) Ду38
381.1/2″71,42″Фланец SFL 71,4 (2″) (0°) Ду38
502″71,42″Фланец SFL 71,4 (2″) (0°) Ду50
502″84,12.1/2″Фланец SFL 84,1 (2 1/2″) (0°) Ду50

rvd-stanki.ru

оборудование, технология изготовления рукавов высокого давления

Во многих областях промышленности, а также в сфере строительства, для транспортировки газа и жидкостей под давлением используют так называемые рукава высокого давления (сокр. РВД). Еще их используют и в насосных станциях водоснабжения – от двигателя к гидроаккумулятору идет именно такой рукав.

Здесь мы поговорим про производство РВД, оборудование для него, технологии изготовления данного вида шланга.

Необходимое оборудование

Для данного бизнеса вам потребуется следующее оборудование для производства РВД:

  • Прессы для обжима (опрессовки) моделей;
  • Отрезные станки (резаки для гидрошлангов) моделей;
  • Окорочный (обдирочный) станок для зачистки (снятия) наружного и внутреннего слоя резины;
  • Маркировочные станки;
  • Дополнительное и сопутствующее оборудование: станина для пресса, хранилище и приспособление для смены кулачков, роллы для разматывания бухт РВД.

Технология производства

Производство рукавов высокого давления проводится в несколько этапов и включает в себя: подготовительные работы, работы по обжиму и испытанию готовых рукавов. Изготавливать рукава высокого давления должны опытные высококвалифицированные специалисты с обязательным соблюдением технологических правил и нормативов.

Условно РВД делят на два вида:

  • C металлическими навивками. Регламентируется ГОСТом 25452-90;
  • C металлическими оплетками – ГОСТ 6286-73.

Мы написали условно, т.к. существуют и другие виды, к примеру, с другими материалами наплеток и навивок.

В Европе РВД регламентируются стандартами EN 857, EN 853, EN 856.

Бывают рукава следующих типов: 1SN — однооплёточные, 2SN — двухоплёточные, 4SP — четырёхнавивочные, 4SH — четырёхнавивочные, PTFE — тефлоновые (фторопластовые).

Подготовка к изготовлению шлангов

Подготовительные работы заключаются в подготовке и настройке необходимого оборудования, а так же в поборе соответствующих комплектующих запчастей для производства рукавов. Фитинги и обжимные муфты для рукавов высокого давления, а так же переходники и адаптеры для шлангов высокого давления выбираются с учетом размеров шланга. Затем, в соответствии с размерами используемого фитинга, подбираются обжимные кулачки, и для рукавов высокого давления настраивается обжимной пресс. Далее программируют станок на диаметр шланга и подготавливают рукав. В зависимости от длины будущего изделия, при помощи отрезного станка отрезают кусок шланга. Срез, выполненный таким образом, получается максимально ровный, что впоследствии облегчает изготовление данной продукции. При необходимости, края отрезанного шланга зачищаются. Затем, для удаления верхнего резинового слоя шланга высокого давления до самой оплетки, применяют окорочный станок. Зачистка при обжиме не требуется для рукавов типа 2SN . Параллельно с этими, выполняются работы по сборке муфты-ниппеля. Обжимная муфта целиком надевается на рукав, а затем уже вставляются фитинги. И в заключение, в обжимном прессе для рукавов высокого давления устанавливают кулачки нужных размеров и отправляют туда полученную конструкцию.

Обжим рукавов

Основным этапом в изготовлении рукавов высокого давления является прессование или обжим, который выполняется на обжимном прессе для рукавов высокого давления. Ведь производство рукавов требует предельного внимания и осторожности, поэтому прежде чем приступить к выполнению этих работ, необходимо убедиться в исправности используемого оборудования. Обжимать рукава высокого давления можно двумя способами:

  1. Поперечный способ. В России чаще всего используется поперечный способ изготовления шлангов, так как в них есть металлическая оплетка. Для этого специально подготавливают штампованные обжимные муфты для рукавов высокого давления. У муфты, по всей ее длине, срезается слой резины, и только затем выполняется обжим. Кулачки сжимают муфту таким образом, что на ней образуются выступы, по форме напоминающие ступеньки. В результате, данное соединение получается герметичным. Шланги высокого давления, созданные поперечным способом, сравнительно недорогие, и чаще всего используются в гидравлических механизмах, где рабочее давление не более 120 атмосфер.
  2. Продольный способ. Данный способ является более распространенным в странах Европы, но на сегодняшний день в России он становится всё более популярнее. Продольный способ применяют для изготовления рукавов высокого давления оплеточного или навивочного типов. Для этого применяется муфта, у которой кольцевые зубцы находятся с обратной стороны и при обжиме впиваются в тело рукавов, образуя тем самым надежное сцепление. Высокая герметичность этого соединения РВД достигается путем сильного сжатия шланга на ниппеле под давлением зубцов муфты. Рукава высокого давления, которые созданы продольным способом, применяются в условиях повышенного давления, так как их эксплуатационные характеристики более высокие.

Короткое видео процесса изготовления:

Испытания РВД

Следующим этапом в производстве РВД являются испытания. Они проводятся для того, чтобы подтвердить качество готовой продукции на соответствие принятым нормам и стандартам, а также исключить из оборота бракованные изделия. Перед проведением испытательных работ, изготовленные РВД надувают для того, чтобы устранить пыль и грязь, образовавшуюся при изготовлении данного изделия. Затем на шланг под давлением, вдвое превышающим рабочее, подается масло или техническая вода. По окончании процесса испытания, РВД повторно надуваются, чтобы удалить остатки технических жидкостей и просушить изделия.

Заключительный этап

Итак, после проведенных испытаний шланги высокого давления маркируются и тщательно упаковываются, чтобы при транспортировке к месту хранения, продажи или доставки покупателю, внутрь шланга не попали инородные предметы.



На рисунке представлена условная схема маркировки РВД.

www.ideibiznesa.org

ФИТИНГИ JIS — Оборудование для изготовления РВД, обжимные, отрезные, окорочные станки rvd-stanki.ru

Фитинги стандарта JIS Komatsu — обратный конус 60°. Метрическая резьба, обжимная гайка.

Внутренний
диаметр
РВД, Ду
Резьба ЕРазмер
ключа S2
Наименование для заказа
ммдюйм
61/4″M12x1,517Фитинг JIS Komatsu M12x1,5 (0°) Dy 6
61/4″M14x1,519Фитинг JIS Komatsu M14x1,5 (0°) Dy 6
61/4″M16x1,522Фитинг JIS Komatsu M16x1,5 (0°) Dy 6
85/16″M16x1,522Фитинг JIS Komatsu M16x1,5 (0°) Dy 8
103/8″M14x1,519Фитинг JIS Komatsu M14x1,5 (0°) Dy 10
103/8″M16x1,522Фитинг JIS Komatsu M16x1,5 (0°) Dy 10
103/8″M18x1,524Фитинг JIS Komatsu M18x1,5 (0°) Dy 10
121/2″M18x1,524Фитинг JIS Komatsu M18x1,5 (0°) Dy 12
121/2″M20x1,527Фитинг JIS Komatsu M20x1,5 (0°) Dy 12
121/2″M22x1,527Фитинг JIS Komatsu M22x1,5 (0°) Dy 12
121/2″M24x1,532Фитинг JIS Komatsu M24x1,5 (0°) Dy 12
165/8″M24x1,532Фитинг JIS Komatsu M24x1,5 (0°) Dy 16
165/8″M27x1,532Фитинг JIS Komatsu M27x1,5 (0°) Dy 16
203/4″M30x1.536Фитинг JIS Komatsu M30x1,5 (0°) Dy 20
203/4″M33x1.541Фитинг JIS Komatsu M33x1,5 (0°) Dy 20
251″M33x1.541Фитинг JIS Komatsu M33x1,5 (0°) Dy 25
321 1/4″M36x1,546Фитинг JIS Komatsu M36x1,5 (0°) Dy 32
381 1/2″M42х1,555Фитинг JIS Komatsu M42x1,5 (0°) Dy 38

Внутренний
диаметр
РВД, Ду
Резьба ЕРазмер
ключа S2
Наименование для заказа
ммдюйм
61/4″M14x1,519Фитинг JIS Komatsu M14x1,5 (45°) Dy 6
85/16″M16x1,522Фитинг JIS Komatsu M16x1,5 (45°) Dy 8
103/8″M18x1,524Фитинг JIS Komatsu M18x1,5 (45°) Dy 10
121/2″M22x1,527Фитинг JIS Komatsu M22x1,5 (45°) Dy 12
165/8″M24x1,532Фитинг JIS Komatsu M24x1,5 (45°) Dy 16
203/4″M30x1.536Фитинг JIS Komatsu M30x1,5 (45°) Dy 20
251″M33x1.541Фитинг JIS Komatsu M33x1,5 (45°) Dy 25
321 1/4″M36x1,546Фитинг JIS Komatsu M36x1,5 (45°) Dy 32
381 1/2″M42х1,555Фитинг JIS Komatsu M42x1,5 (45°) Dy 38

Внутренний
диаметр
РВД, Ду
Резьба ЕРазмер
ключа S2
Наименование для заказа
ммдюйм
61/4″M14x1,519Фитинг JIS Komatsu M14x1,5 (90°) Dy 6
85/16″M16x1,522Фитинг JIS Komatsu M16x1,5 (90°) Dy 8
103/8″M14x1,519Фитинг JIS Komatsu M14x1,5 (90°) Dy 10
103/8″M18x1,524Фитинг JIS Komatsu M18x1,5 (90°) Dy 10
121/2″M22x1,527Фитинг JIS Komatsu M22x1,5 (90°) Dy 12
165/8″M24x1,532Фитинг JIS Komatsu M24x1,5 (90°) Dy 16
203/4″M30x1.536Фитинг JIS Komatsu M30x1,5 (90°) Dy 20
251″M33x1.541Фитинг JIS Komatsu M33x1,5 (90°) Dy 25
321 1/4″M36x1,546Фитинг JIS Komatsu M36x1,5 (90°) Dy 32
381 1/2″M42х1,555Фитинг JIS Komatsu M42x1,5 (90°) Dy 38

Внутренний
диаметр
РВД, Ду
Резьба ЕРазмер
ключа S2
Наименование для заказа
ммдюйм
61/4″M14x1,517Фитинг JIS Komatsu M14x1,5 (Ш) Dy 6
61/4″M16x1,517Фитинг JIS Komatsu M16x1,5 (Ш) Dy 6
85/16″M16x1,517Фитинг JIS Komatsu M16x1,5 (Ш) Dy 8
103/8″M14x1,517Фитинг JIS Komatsu M14x1,5 (Ш) Dy 10
103/8″M16x1,517Фитинг JIS Komatsu M16x1,5 (Ш) Dy 10
103/8″M18x1,519Фитинг JIS Komatsu M18x1,5 (Ш) Dy 10
121/2″M20x1,522Фитинг JIS Komatsu M20x1,5 (Ш) Dy 12
121/2″M22x1,524Фитинг JIS Komatsu M22x1,5 (Ш) Dy 12
165/8″M24x1,527Фитинг JIS Komatsu M24x1,5 (Ш) Dy 16
203/4″M30x1.532Фитинг JIS Komatsu M30x1,5 (Ш) Dy 20
251″M33x1.536Фитинг JIS Komatsu M33x1,5 (Ш) Dy 25
321 1/4″M36x1,538Фитинг JIS Komatsu M36x1,5 (Ш) Dy 32
381 1/2″M42х1,546Фитинг JIS Komatsu M42x1,5 (Ш) Dy 38

Фитинги стандарта JIS Toyota — обратный конус 60°. Трубная цилиндрическая резьба, обжимная гайка.

Внутренний
диаметр
РВД, Ду
Резьба ЕРазмер
ключа S2
Наименование для заказа
ммдюйм
61/4″1/4″-1919Фитинг JIS Toyota 1/4″ (0°) Dy 6
61/4″3/8″-1922Фитинг JIS Toyota 3/8″ (0°) Dy 6
85/16″1/4″-1919Фитинг JIS Toyota 1/4″ (0°) Dy 8
103/8″3/8″-1922Фитинг JIS Toyota 3/8″ (0°) Dy 10
103/8″1/2″-1427Фитинг JIS Toyota 1/2″ (0°) Dy 10
121/2″1/2″-1427Фитинг JIS Toyota 1/2″ (0°) Dy 12
165/8″5/8″-1430Фитинг JIS Toyota 5/8″ (0°) Dy 16
165/8″3/4″-1432Фитинг JIS Toyota 3/4″ (0°) Dy 16
203/4″3/4″-1432Фитинг JIS Toyota 3/4″ (0°) Dy 20
251″1″-1141Фитинг JIS Toyota 1″ (0°) Dy 25
321 1/4″1 1/4″-1150Фитинг JIS Toyota 1 1/4″ (0°) Dy 32
381 1/2″1 1/2″-1155Фитинг JIS Toyota 1 1/2″ (0°) Dy 38
502″2″-1170Фитинг JIS Toyota 2″ (0°) Dy 50

Внутренний
диаметр
РВД, Ду
Резьба ЕРазмер
ключа S2
Наименование для заказа
ммдюйм
61/4″1/4″-1919Фитинг JIS Toyota 1/4″ (45°) Dy 6
103/8″3/8″-1922Фитинг JIS Toyota 3/8″ (45°) Dy 10
121/2″1/2″-1427Фитинг JIS Toyota 1/2″ (45°) Dy 12
203/4″3/4″-1432Фитинг JIS Toyota 3/4″ (45°) Dy 20
251″1″-1141Фитинг JIS Toyota 1″ (45°) Dy 25
321 1/4″1 1/4″-1150Фитинг JIS Toyota 1 1/4″ (45°) Dy 32
381 1/2″1 1/2″-1155Фитинг JIS Toyota 1 1/2″ (45°) Dy 38
502″2″-1170Фитинг JIS Toyota 2″ (45°) Dy 50

Внутренний
диаметр
РВД, Ду
Резьба ЕРазмер
ключа S2
Наименование для заказа
ммдюйм
61/4″1/4″-1919Фитинг JIS Toyota 1/4″ (90°) Dy 6
85/16″1/4″-1919Фитинг JIS Toyota 1/4″ (90°) Dy 8
103/8″3/8″-1922Фитинг JIS Toyota 3/8″ (90°) Dy 10
121/2″1/2″-1427Фитинг JIS Toyota 1/2″ (90°) Dy 12
165/8″5/8″-1430Фитинг JIS Toyota 5/8″ (90°) Dy 16
203/4″3/4″-1432Фитинг JIS Toyota 3/4″ (90°) Dy 20
251″1″-1141Фитинг JIS Toyota 1″ (90°) Dy 25
321 1/4″1 1/4″-1150Фитинг JIS Toyota 1 1/4″ (90°) Dy 32
381 1/2″1 1/2″-1155Фитинг JIS Toyota 1 1/2″ (90°) Dy 38
502″2″-1170Фитинг JIS Toyota 2″ (90°) Dy 50

rvd-stanki.ru

виды и специфика эксплуатации :: BusinessMan.ru

Рукава высокого давления (РВД) применяются во многих сферах производства машиностроения. Они же являются обязательным элементом любой гидравлической системы.

Спрос на эту продукцию всегда был высок. Однако для организации линии по изготовлению необходимо специальное оборудование для производства РВД.

Необходимое оснащение

Для начала следует рассмотреть основные стадии изготовления рукавов. Они представляют собой многослойную конструкцию из резиновых оболочек и металлических оплеток. От их количества зависит максимальное давление, которое может выдержать рукав с сохранением герметичности.

С целью уменьшения затрат на первоначальном этапе в качестве комплектующих рекомендуется использовать уже готовые рукава и муфты. Технология производства РВД заключается в сборке основных компонентов. В таком случае линия по изготовлению будет состоять из следующих станков:

  • Автомат для отреза рукава нужной длины.
  • Окорочное оборудование, предназначенное для снятия слоя оплетки на монтажных концах шланга.
  • Обжимочные прессы. Они предназначены для установки соединительных элементов рукава: муфт, штуцеров или ниппелей.

Эти станки для производства РВД рассчитаны на определенный объем выпуска готовых изделий. Технологические параметры каждого этапа изготовления определяются функциональными возможностями оборудования и трудоемкостью производства.

Отрезной станок

После приобретения основных комплектующих необходимо провести их обработку. Для этого бухта рукава определенного диаметра устанавливается на вал. Поверхность обрезного станка оснащена стационарной линейкой.

Обрезка происходит с помощью специального диска, установленного на движущейся каретке. При выборе отрезного станка следует обращать внимание на максимальный и минимальный диаметр шланга, способ управления и потребляемую мощность.

Зачастую используется оборудование, работающее в ручном режиме. Рабочий отмеряет шланг нужной длины и, нажимая на педаль, активирует каретку с отрезной пилой. Лучше всего выбрать станок с фиксацией заготовки, так как далее малейшая неточность в размерах может привести к браку.

Следует знать, что не существует ограничений диаметра отрезаемого рукава. Поэтому такой станок является универсальным оборудованием, подходящим для изготовления небольших РВД для машиностроения и мощных гидравлических систем.

Окорочный станок

В процессе обрезания шланга на его концах образуются неровности. Они негативным образом будут влиять на качество крепления муфт. Поэтому оборудование для производства РВД обязательно должно включать в себя окорочный станок.

Он представляет собой устройство, которое зачищает внешний и внутренний резиновый слой рукава. Для этого шланг насаживается на специальный вал и зажимается ответной планкой с абразивной поверхностью. При включении станка происходит обработка рукава. В результате этого убираются все неровности и небольшие дефекты конструкции.

Основными параметрами оборудования являются диаметры изделия и максимальная глубина шлифовки. Это напрямую зависит от мощности двигателя станка – зачастую она составляет от 0,7 до 1,3 кВт, при подающем напряжении 380 В.

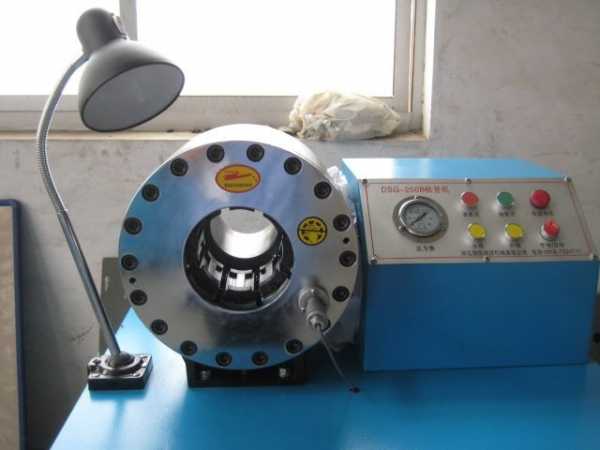

Прессовочное оборудование

Далее заготовки отправляются на пресс для производства РВД. На этом этапе необходимо строго соблюдать технологию их монтажа. Зачастую основной проблемой в рукавах низкого качества является отслоение муфты от резиновой поверхности.

Прессовочное оборудование для производства РВД должно иметь несколько съемных насадок для монтажа элементов различной конфигурации. Основной частью станка является кулачковый зажимной механизм. С помощью блока управления устанавливается степень выноса давления каждого элемента. Это зависит от типа подсоединяемой муфты или штуцера. Параметры выставляются в ручном режиме либо используются стандартные заводские настройки.

Окончательный этап производства РВД – проверка качества изделия. Для этого можно сделать самодельный гидравлический стенд. После подсоединения шланга к разъемам внутрь его подается жидкость под давлением. Если технология производства была соблюдена, то рукав останется герметичным. В противном случае можно будет наблюдать падение давления внутри системы. Проверку рекомендуется проводить выборочно, чтобы она не влияла на объем производства.

businessman.ru

Станки для рукавов высокого давления (РВД) в Москве

ООО «ЦТО «ГИДРОАГРЕГАТ» предлагает купить станки для рукавов высокого давления в Москве по лучшим ценам в регионе. Мы поставляем высококачественное оборудование для производства РВД и даем длительную гарантию на продаваемую продукцию.

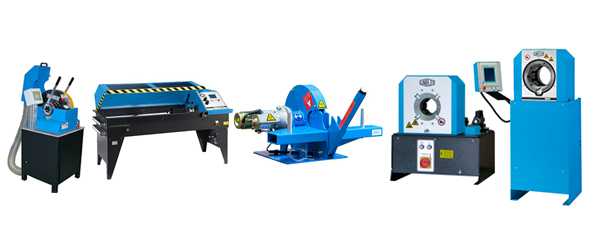

Среди широкого ассортимента товаров вы найдете следующие станки:

  • Отрезные машины используются для отреза шланга нужной длины (у нас вы может купить электроприводные и пневмоприводные агрегаты).
  • Окорочные машины. Основным предназначением оборудования является снятие резинового слоя с рукавов (процесс проводится перед монтажом фитинга).
  • Опрессовочные (обжимные) станки – техника используется для опрессовки рукава при установке фитинга.
  • Сборочные агрегаты – предназначены для сборки рукавов (накладывание оплетки на силовой каркас).
  • Испытательные стенды позволяют протестировать конечный продукт. По особенностям тестирования делятся на два вида: для проверки статистической нагрузкой и динамическим пульсирующим давлением.
  • Маркировочные агрегаты. При их помощи на готовом изделии наносят маркировку (символы, логотипы).
  • Промывочные машины. Предназначены для удаление мелкого мусора и пылевых частиц из шлангов при помощи подачи внутрь рукава специального очистительного раствора под давлением.

Станки для РВД делятся по конструкционному исполнению на стационарные и мобильные. Большие агрегаты приводятся в действие электроприводом или пневматическим оборудованием. Компактные приборы работают от механического воздействия. Первый тип используют на крупных предприятиях для серийного производства рукавов, второй нашел применение в сервисных центрах.


Дополнительные материалы

ООО «ЦТО ГИДРОАГРЕГАТ»

(499) 653-82-38

У вас есть вопросы?

hydro-aggregate.ru

РВД PTFE — Оборудование для изготовления РВД, обжимные, отрезные, окорочные станки rvd-stanki.ru

Рукава с внутренним слоем из тефлона SAE100 R14 (PTFE) обладают исключительными температурными характеристиками (как для низких, так и для высоких температур), отличной химической резистентностью, низким коэффициентом растяжения. Поэтому тефлоновые рукава используются в основном там, где одно или несколько свойств является важным критерием (в автомобильной, химической, фармацевтической и пищевой промышленности). Также, для некоторых применений, рукав может быть сделан электропроводным в целях рассеивания статического электричества.

Тефлоновый рукав имеет очень широкий диапазон использования: масла на минеральной основе, масла на минеральной основе с добавлением до 40% ароматических частей, масла из рапса, биомасла, масла на базе полигликоля, вода и водо-масляные эмульсии, водо-гликольные эмульсии, водяной пар, горячий воздух и почти все химикалии. Рабочая температура: -60°С до +260°С.

Конструкция рукава: гладкая трубка из термостойкого, корозийностойкого тефлона (фторопласта), один слой оплётки из нержавеющей стали.

Dу (условный диаметр прохода)Внутренний диаметрНаружный диаметрРабочее давление, Атм (max)Разрывное давление, Атм (min)Радиус изгиба, мм (min)Вес 1-го погонного метра, кг/м
дюйммммм
61/4″6,49,2175700450,087
85/16″7,911,2150600500,126
103/8″9,512,8135540550,145
121/2″12,716,1120480700,212
165/8″15,919,61004001300,26
203/4″1922,2903601900,312
251″25,429,3852602700,386

Конструкция рукава: гофрированная трубка из термостойкого, корозийностойкого тефлона (фторопласта), один слой оплётки из нержавеющей стали.

Dу (условный диаметр прохода)Внутренний диаметрНаружный диаметрРабочее давление, Атм (max)Разрывное давление, Атм (min)Радиус изгиба, мм (min)Вес 1-го погонного метра, кг/м
дюйммммм
103/8″9,516,4150600200,261
121/2″12,719,8135540250,3816
165/8″15,922,6100400500,468
203/4″1926,680320650,5616
251″25,433,755220900,6948

rvd-stanki.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
